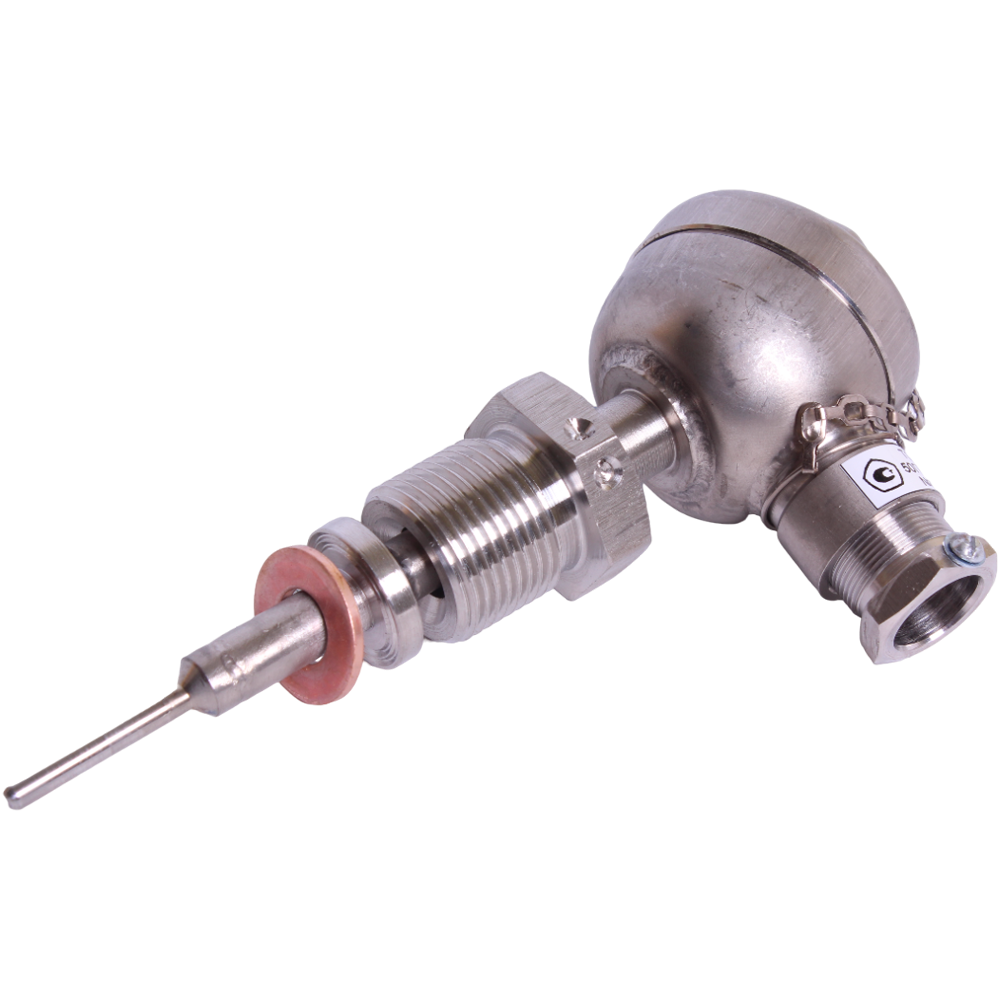

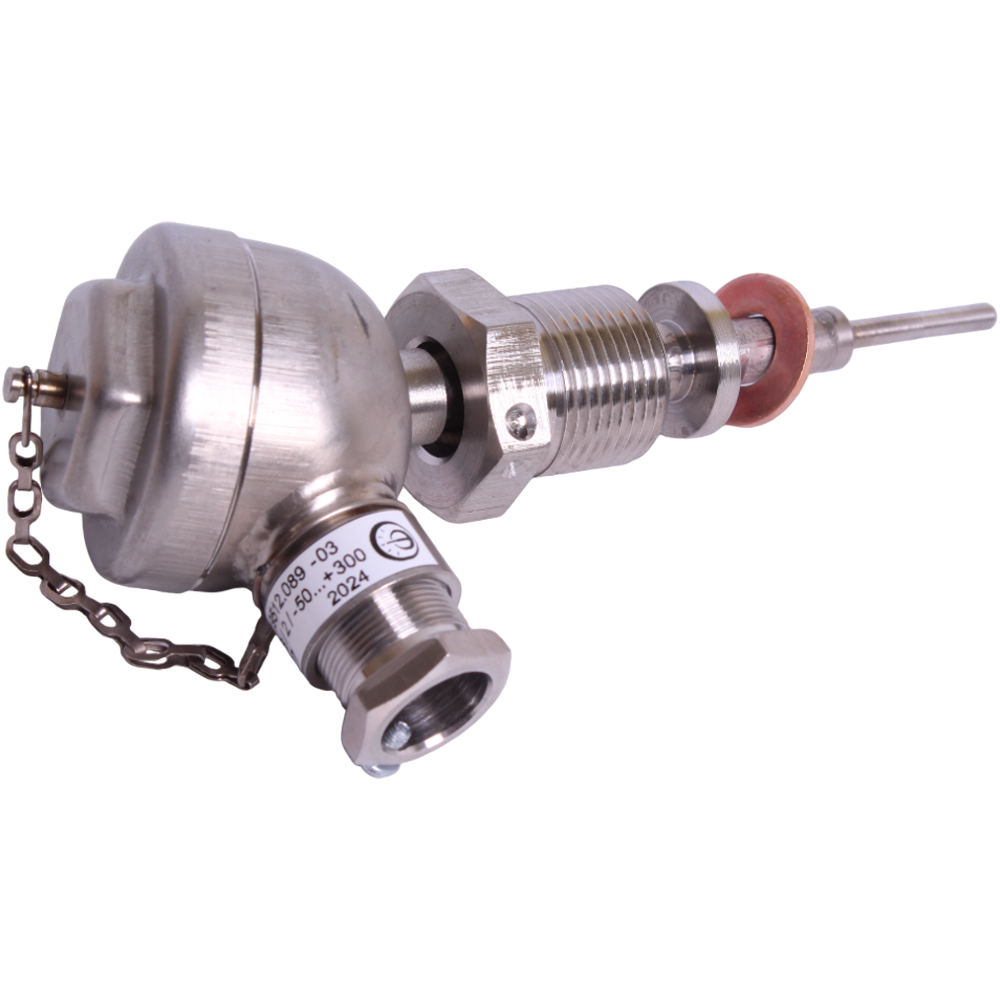

ТСП-9512 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П
Диапазон измеряемых температур: -50...+300°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТСП-9512 предназначены для измерения температуры котловой и пресной воды, дистиллята, бидистиллята, воздуха, аналита, масла, топлива, пара, конденсата, газа, электролита (водный раствор щелочи), углекислого газа, водного раствора карбоната, водорода, морской воды.
Номинальное значение температурного коэффициента α=0,00391 °С-1.
Термопреобразователи сопротивления ТСП-9512 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 4,5 с |
| Диапазон условных давлений | 4,0 МПа |
| Средняя наработка до отказа при номинальных температурах | 70000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N3 |
| Диаметр погружаемой части | 4,5 мм |
| Длина погружаемой части | 32 мм, 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм |
| Присоединение к процессу | Штуцер неподвижный M27×2 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

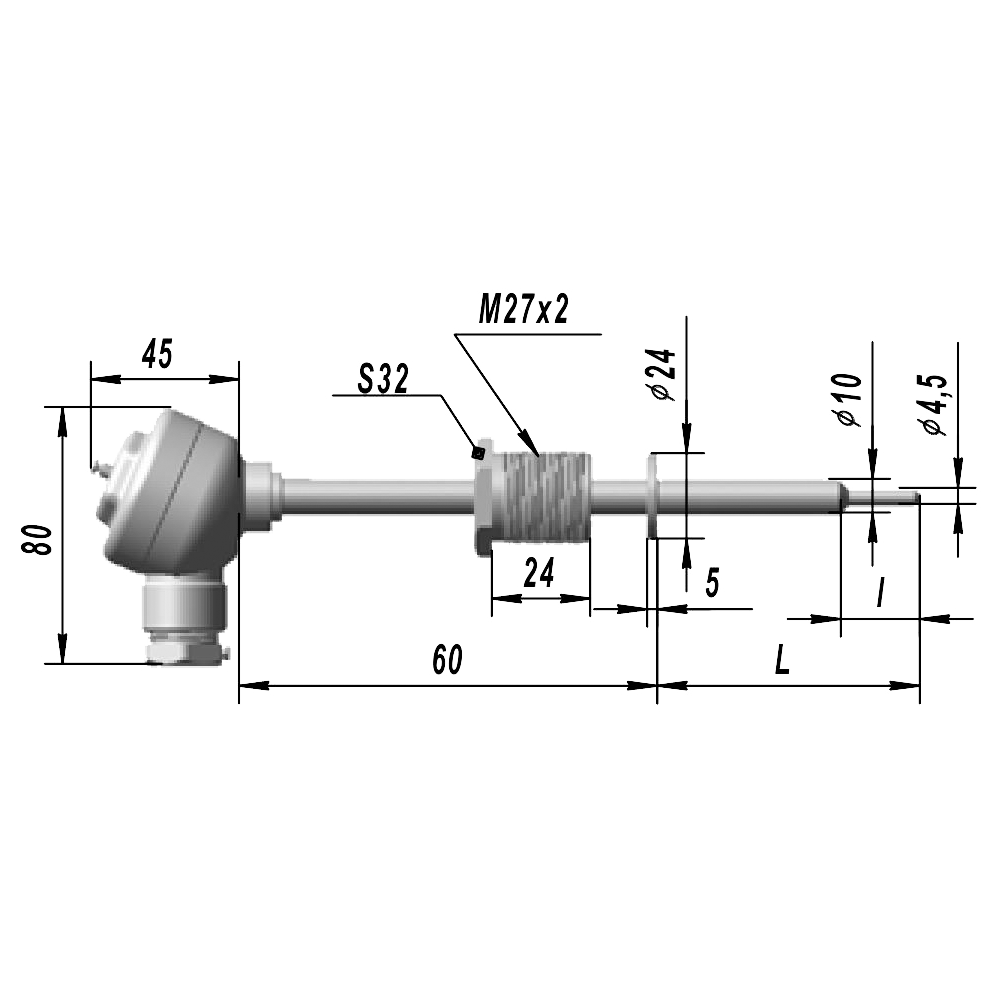

Варианты исполнений
|
Исполнение |
L, мм |
l, мм |

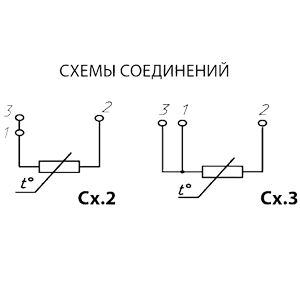

Схема |
Масса, кг |
|
ТСП-9512.089-00 |
32 |
20 |
2 |
0,35 |
|
ТСП-9512.089-01 |
40 |
0,35 |
||
|
ТСП-9512.089-02 |
50 |
30 |
0,36 |
|
|
ТСП-9512.089-03 |
60 |
0,37 |
||
|
ТСП-9512.089-04 |
80 |
0,38 |
||
|
ТСП-9512.089-05 |
100 |
0,39 |
||
|
ТСП-9512.089-06 |
120 |
0,39 |
||
|
ТСП-9512.089-07 |
160 |
0,41 |
||
|
ТСП-9512.089-08 |
200 |
0,42 |
||
|
ТСП-9512.089-09 |
250 |
0,44 |
||
|
ТСП-9512.089-10 |
320 |
0,47 |
||
|
ТСП-9512.089-11 |
400 |
0,50 |
||
|
ТСП-9512.089-12 |
500 |
0,54 |
||
|
ТСП-9512.089-13 |
630 |
3 |
0,59 |
|
|
ТСП-9512.089-14 |
800 |
0,66 |
||
|
ТСП-9512.089-15 |
1000 |
0,74 |
Стандартный комплект поставки
- ТСП-9512 термопреобразователь сопротивления платиновый.
- Паспорт.
