ТСП-9508 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П

Диапазон измеряемых температур: -50...+400°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСП-9508 предназначены для измерения температуры стенок трубопроводов.

Номинальное значение температурного коэффициента α=0,00391 °С-1.

Термопреобразователи сопротивления ТСП-9508 изготавливаются по ТУ-4211-093-02566540-2011.

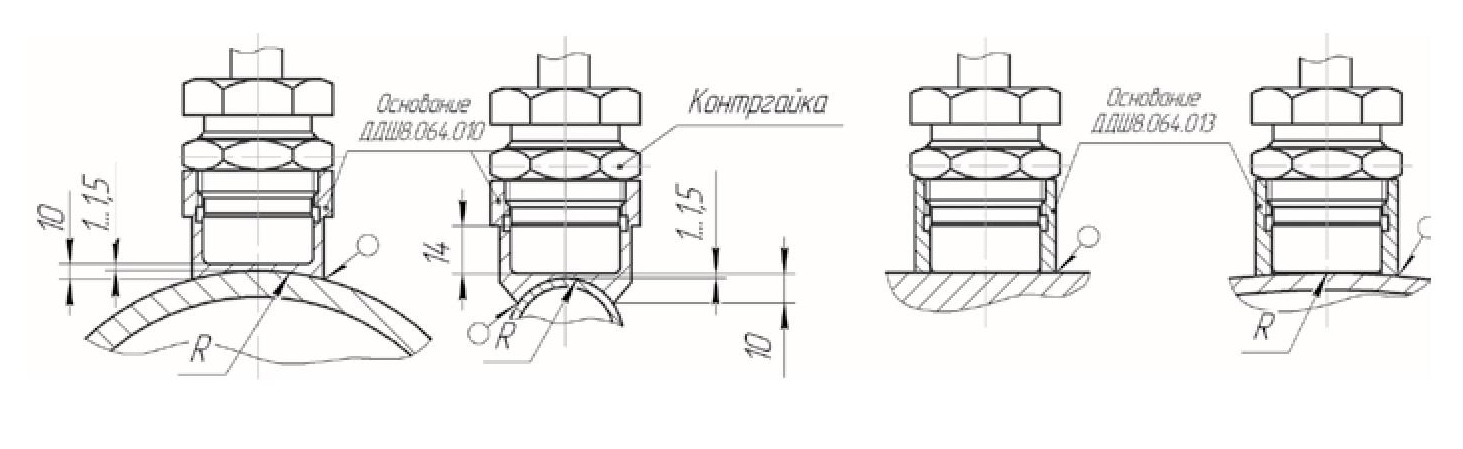

Установка ТСП-9508 на объекте:

  • При установке ТСП-9508 на трубопровод основание ДДШ8.064.010 обработать под радиус R трубопровода.
  • С помощью основания ДДШ8.064.013 устанавливается термопреобразователь на плоскость или на трубопровод радиусом R более 500 мм.
  • Термопреобразователь завернуть до упора и затянуть контргайку.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 16 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N2
Присоединение к процессу Штуцер подвижный M33×2
Климатическое исполнение (диапазон рабочих температур) В1
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСП
9508
.165-02

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

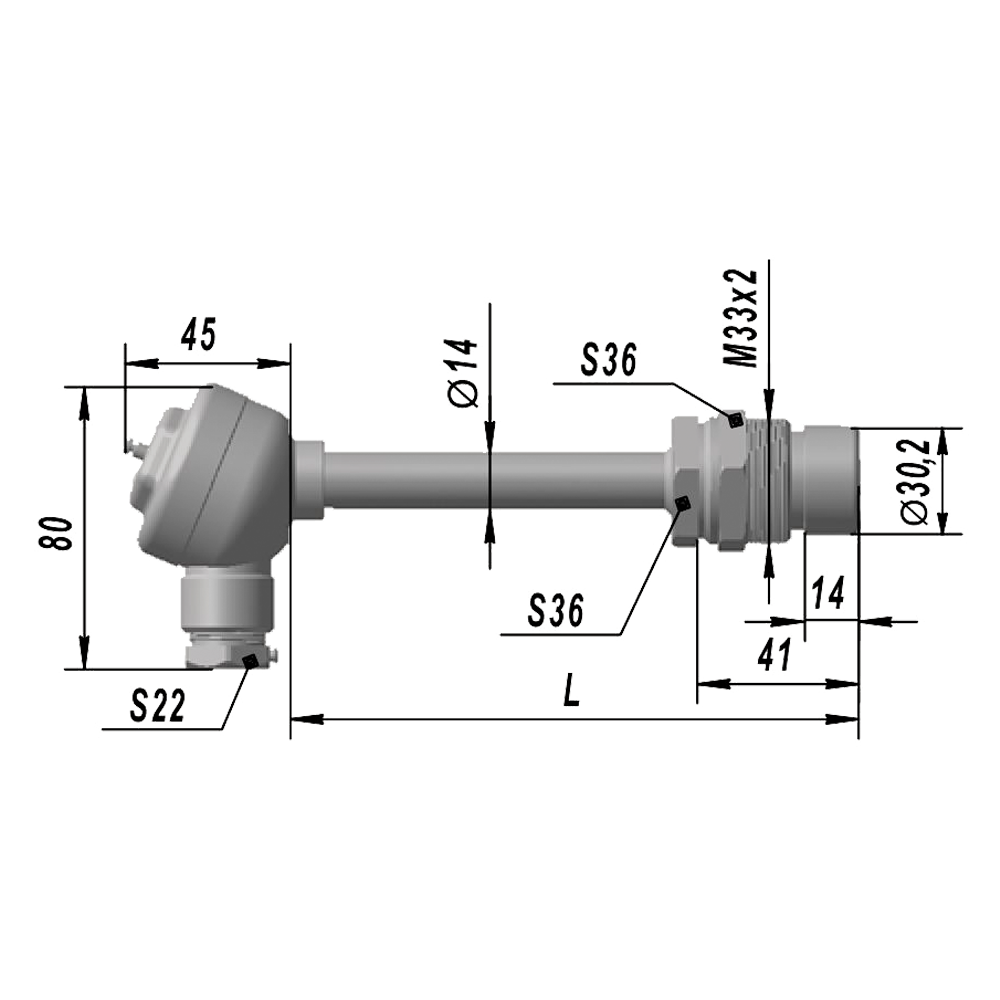

Варианты исполнений

Исполнение

L, мм

Масса, кг

ТСП-9508.165-00

80

0,47

ТСП-9508.165-01

100

0,49

ТСП-9508.165-02

120

0,51

ТСП-9508.165-03

160

0,55

ТСП-9508.165-04

200

0,58

Стандартный комплект поставки

  • ТСП-9508 термопреобразователь сопротивления платиновый.
  • Паспорт.
