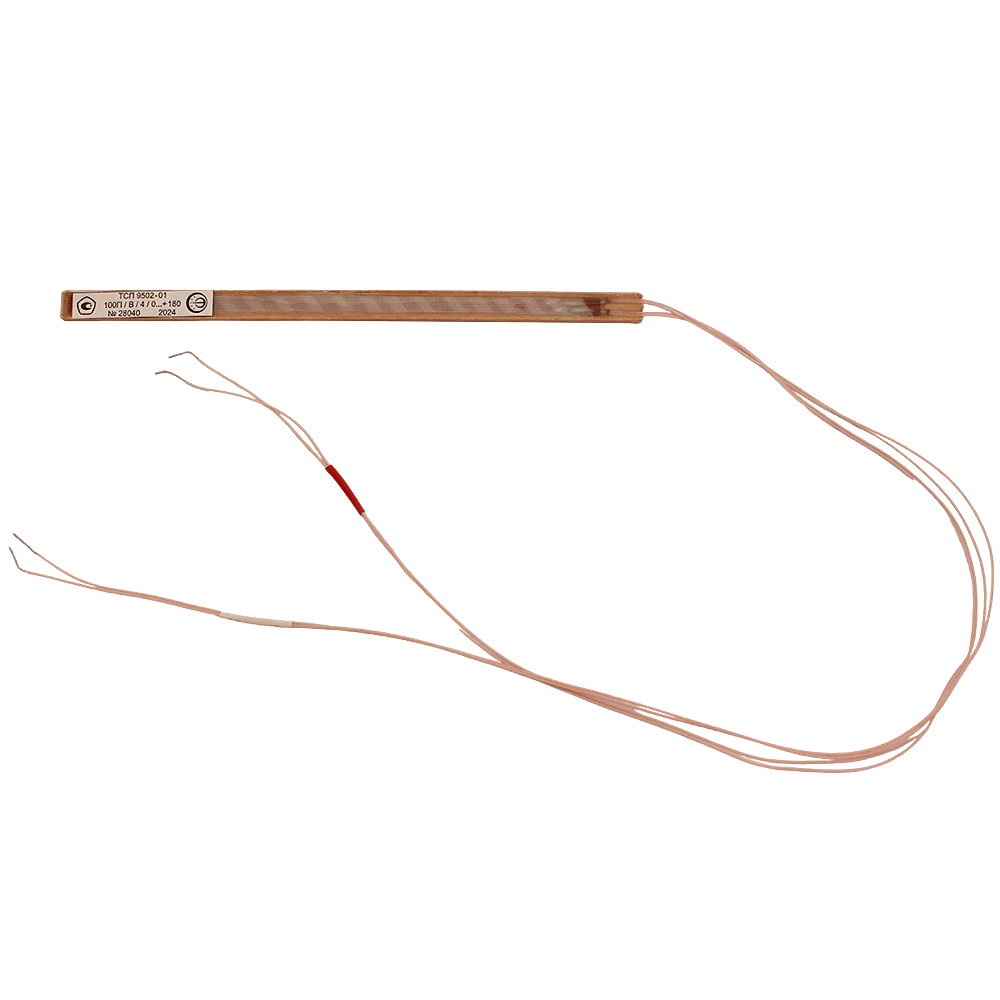

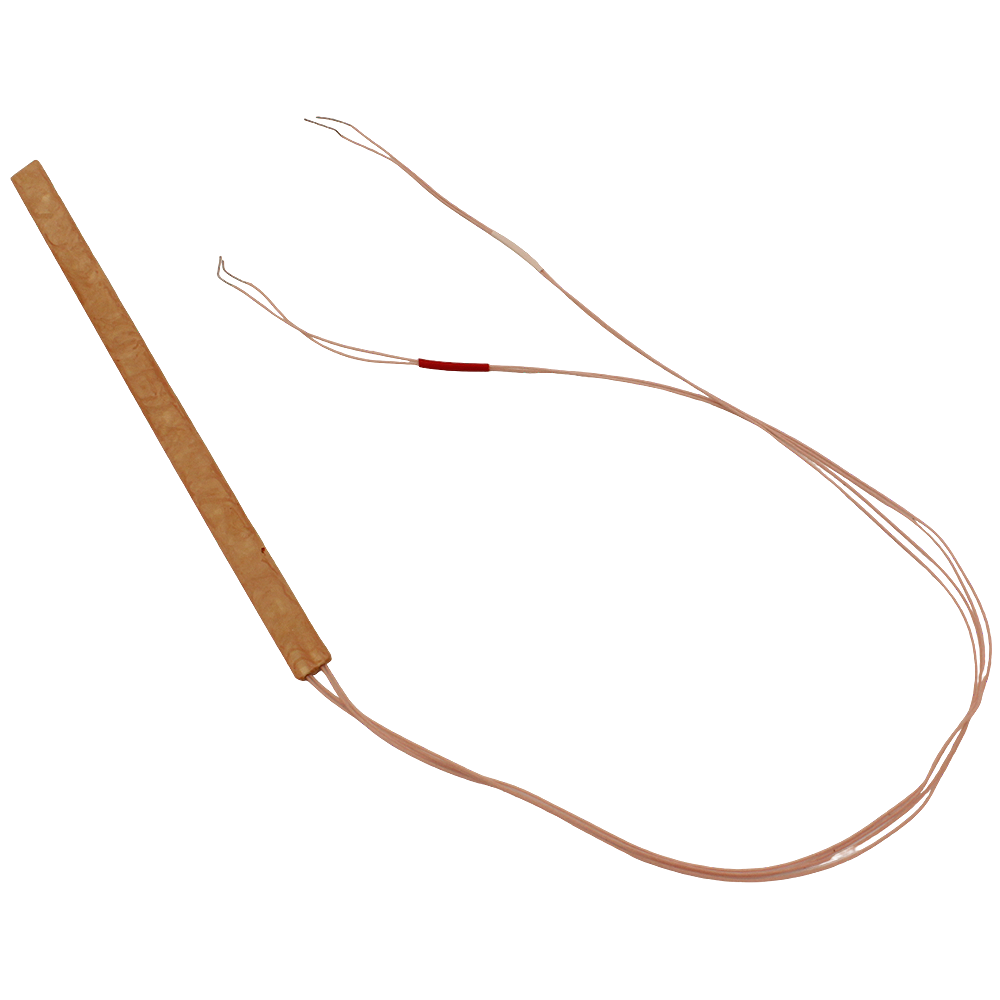

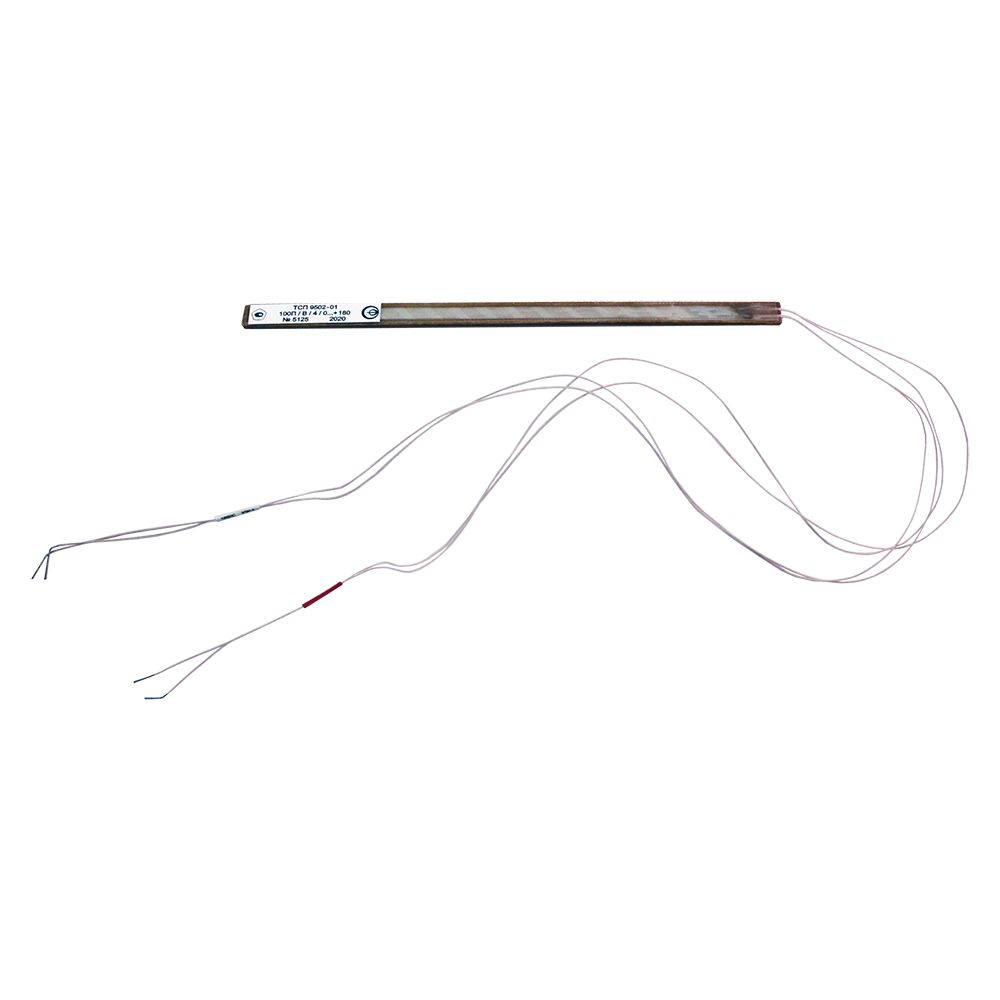

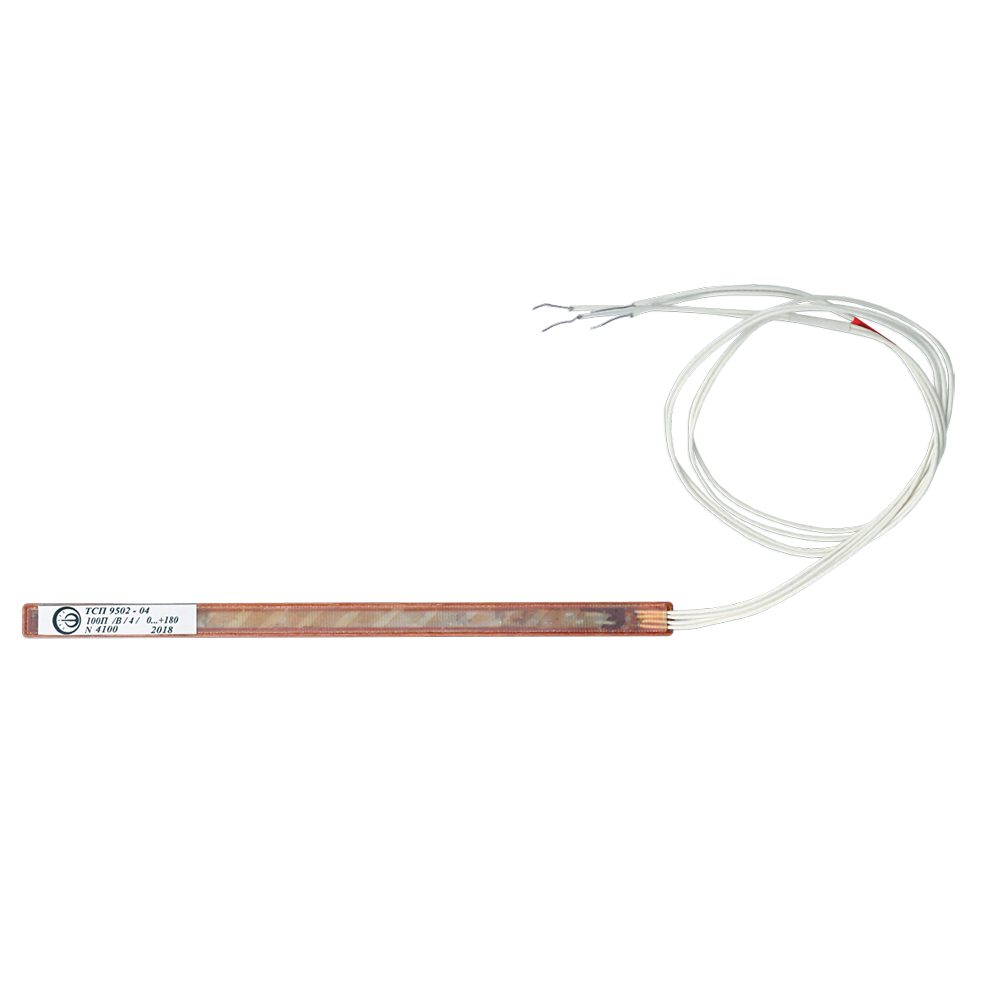

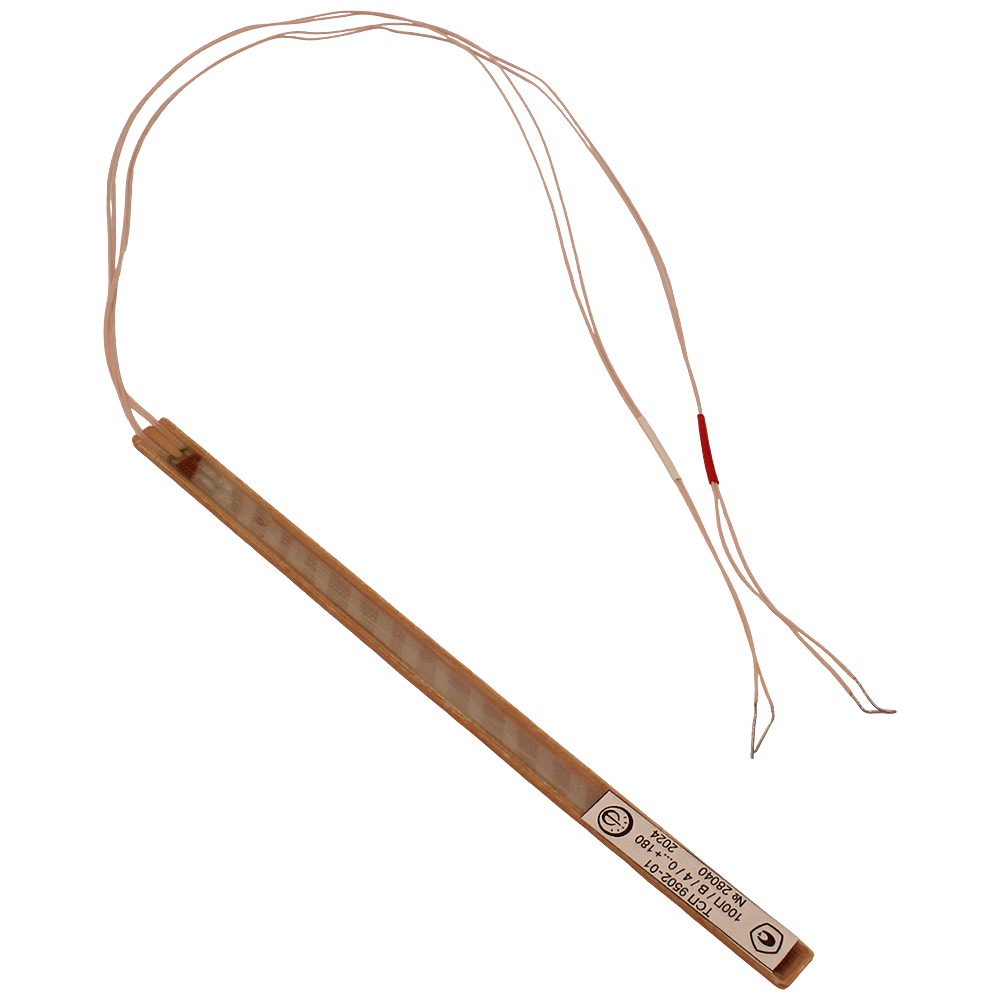

ТСП-9502 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П

Диапазон измеряемых температур: 0...+180°C

Тип контролируемой среды: Обмотки электромашин

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Для измерения температуры обмоток электрических машин применяются ТСП-9502, корпус которых выдерживает пробивное напряжение от 1,5 до 3,0 кВ. ТСП-9502 устанавливаются в пазах статора и заливаются лаком.

  • ТСП-9502 представляют собой конструкцию из двух составляющих - чувствительного элемента из платины и защитной арматуры.
  • Номинальное значение температурного коэффициента α=0,00391 °С-1.
  • Термопреобразователи сопротивления ТСП-9502 изготавливаются по ТУ-4211-093-02566540-2011.

В зависимости от типа номинальной статистической характеристики (НСХ), величины пробивного напряжения, габаритов и массы ТСП-9502 выпускаются в следующих модификациях: ТСП-9502-00, ТСП-9502-01, ТСП-9502-02, ТСП-9502-03, ТСП-9502-04, ТСП-9502-05, ТСП-9502-06, ТСП-9502-07, ТСП-9502-08, ТСП-9502-09.

Термопреобразователи ТСП-9502 зарегистрированы в Государственном реестре средств измерений.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 12 с
Средняя наработка до отказа при номинальных температурах 200000 ч
Материал корпуса ДСВ-2-0
Устойчивость к вибрации F3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP51

Структура обозначения, пример заказа

ТСП
9502
03

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнения

Размеры, мм

НСХ

Пробивное
напряжение, кВ

Класс
допуска

Диапазон
температур,
°С

Масса,
 кг

l

L

В

Н

ТСП-9502-00

60

510

25

2+0,3

100П

1,5

В

0...+180

0,009

ТСП-9502-01

190

640

10

0,010

ТСП-9502-02

190

17

0,015

ТСП-9502-03

60

510

25

3

0,010

ТСП-9502-04

190

640

10

0,012

ТСП-9502-05

190

17

0,017

ТСП-9502-06

60

550

6,8

2,2+0,1

50П

1,5

0,007

ТСП-9502-07

60

6,8

100П

0,008

ТСП-9502-08

60

510

17

2+0,3

0,008

ТСП-9502-09 160 610 10 0,01



Чертежи ТСП-9502

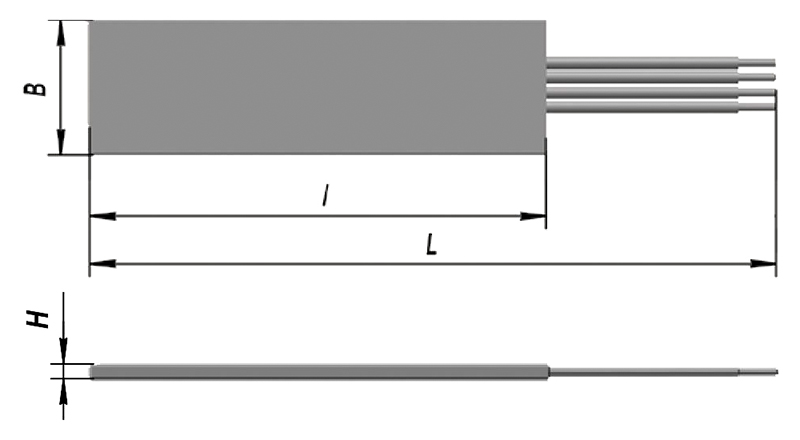

тсп-9502 габаритные размеры

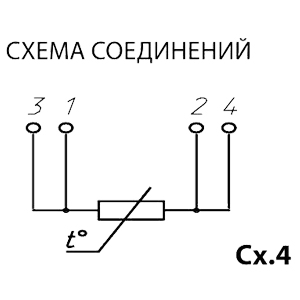

тсп-9502 схема соединений

Стандартный комплект поставки

  • ТСП-9502 термопреобразователь сопротивления платиновый.
  • Паспорт.

Дополнительная комплектация, опции

  • Защитная гильза - используется для измерения при высоких давлениях и скоростях потока.



Чтобы правильно подобрать ТСП-9502, узнать стоимость термопреобразователей ТСП-9502 или купить ТСП-9502, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
