ТСП-9203 термопреобразователи сопротивления

Скачать PDF

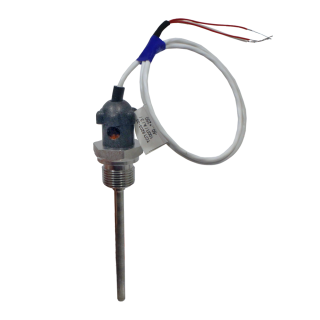

  • ТСП-9203-35
  • Схемы соединений ТСП-9203

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П

Диапазон измеряемых температур: -50...+150°C, -50...+250°C, 0...+300°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термопреобразователи сопротивления ТСП-9203 предназначены для измерения температуры жидких и газообразных сред, твердого тела и воздуха грузовых изотермических вагонов.

Номинальное значение температурного коэффициента α=0,00391 °С-1.

Термопреобразователи сопротивления платиновые ТСП-9203 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска A, B
Показатель тепловой инерции 8 с (для Ø 6 мм); 30 с (для Ø 8 мм)
Диапазон условных давлений 0,4 МПа (для Ø 6 мм); 0,1 МПа (для Ø 8 мм)
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСП
9203
27

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Схема

НСХ

Размеры, мм

Масса, кг

Рисунок

Класс допуска

Диапазон температур, °С

l

L

d

Среда использования: жидкости и газы

ТСП-9203-09

3

50П

80

656

8

0,12


Рис.1

А

-50…+150

ТСП-9203-10

3

100

676

0,13

ТСП-9203-11

3

120

696

0,14

ТСП-9203-12

3

160

736

0,15

ТСП-9203-13

3

200

776

0,16

ТСП-9203-14

3

250

826

0,18

ТСП-9203-15

3

320

896

0,22

ТСП-9203-16

3

500

1076

0,31

ТСП-9203-27

3

100П

80

656

0,12

ТСП-9203-28

3

100

676

0,13

ТСП-9203-29

3

120

696

0,14

ТСП-9203-30

3

160

736

0,15

ТСП-9203-31

3

200

776

0,16

ТСП-9203-32

3

250

826

0,18

ТСП-9203-33

3

320

896

0,22

ТСП-9203-34

3

500

1076

0,31

ТСП-9203-48

4

50П

80

656

8

0,12


Рис.1

А

-50…+150

ТСП-9203-49

4

100

676

0,13

ТСП-9203-50

4

120

696

0,14

ТСП-9203-51

4

160

736

0,15

ТСП-9203-52

4

200

776

0,16

ТСП-9203-53

4

250

826

0,18

ТСП-9203-54

4

320

896

0,22

ТСП-9203-55

4

500

1076

0,31

ТСП-9203-72

4

100П

80

656

0,12

ТСП-9203-73

4

100

676

0,13

ТСП-9203-74

4

120

696

0,14

ТСП-9203-75

4

160

736

0,15

ТСП-9203-76

4

200

776

0,16

ТСП-9203-77

4

250

826

0,18

ТСП-9203-78

4

320

896

0,22

ТСП-9203-79

4

500

1076

0,31

ТСП-9203-00

2

50П

80

656

8

0,12


Рис.1

В

-50…+150

ТСП-9203-01

2

100

676

0,13

ТСП-9203-02

2

120

696

0,14

ТСП-9203-03

2

160

736

0,15

ТСП-9203-04

2

200

776

0,16

ТСП-9203-05

2

250

826

0,18

ТСП-9203-06

2

320

896

0,22

ТСП-9203-07

2

500

1076

0,31

ТСП-9203-18

2

100П

80

656

0,12

ТСП-9203-19

2

100

676

0,13

ТСП-9203-20

2

120

696

0,14

ТСП-9203-21

2

160

736

0,15

ТСП-9203-22

2

200

776

0,16

ТСП-9203-23

2

250

826

0,18

ТСП-9203-24

2

320

896

0,22

ТСП-9203-25

2

500

1076

0,31

ТСП-9203-64

3

50П

80

656

8

0,12


Рис.1

В

-50…+150

ТСП-9203-65

3

100

676

0,13

ТСП-9203-66

3

120

696

0,14

ТСП-9203-67

3

160

736

0,15

ТСП-9203-68

3

200

776

0,16

ТСП-9203-69

3

250

826

0,18

ТСП-9203-70

3

320

896

0,22

ТСП-9203-71

3

500

1076

0,31

ТСП-9203-88

3

100П

80

656

0,12

ТСП-9203-89

3

100

676

0,13

ТСП-9203-90

3

120

696

0,14

ТСП-9203-91

3

160

736

0,15

ТСП-9203-92

3

200

776

0,16

ТСП-9203-93

3

250

826

0,18

ТСП-9203-94

3

320

896

0,22

ТСП-9203-95

3

500

1076

0,31

ТСП-9203-56

4

50П

80

656

8

0,12


Рис.1

В

-50…+150

ТСП-9203-57

4

100

676

0,13

ТСП-9203-58

4

120

696

0,14

ТСП-9203-59

4

160

736

0,15

ТСП-9203-60

4

200

776

0,16

ТСП-9203-61

4

250

826

0,18

ТСП-9203-62

4

320

896

0,22

ТСП-9203-63

4

500

1076

0,31

ТСП-9203-80

4

100П

80

656

0,12

ТСП-9203-81

4

100

676

0,13

ТСП-9203-82

4

120

696

0,14

ТСП-9203-83

4

160

736

0,15

ТСП-9203-84

4

200

776

0,16

ТСП-9203-85

4

250

826

0,18

ТСП-9203-86

4

320

896

0,22

ТСП-9203-87

4

500

1076

0,31

ТСП-9203-17

3

50П

100

676

6

0,11


Рис.1

А

-50…+250

ТСП-9203-96

4

ТСП-9203-35

3

100П

ТСП-9203-99

4

ТСП-9203-08

2

50П

В

ТСП-9203-98

3

ТСП-9203-97

4

ТСП-9203-26

2

100П

ТСП-9203-101

3

ТСП-9203-100

4

Среда использования: воздух изотермических вагонов, твердое тело

ТСП-9203-36

4

100П

80

530

6

0,15


Рис.3

А

-50...+150

ТСП-9203-37

3080

0,60

ТСП-9203-38

4580

0,80

ТСП-9203-39

16080

3,00

ТСП-9203-40

20080

4,00

ТСП-9203-41

80

530

0,15

В

ТСП-9203-42

3080

0,60

ТСП-9203-43

4580

0,80

ТСП-9203-44

16080

3,00

ТСП-9203-45

20080

4,00

ТСП-9203-46

2

50П

60

820

0,12


Рис.2

0…+300

ТСП-9203-47

100П

Стандартный комплект поставки

  • ТСП-9203 термопреобразователь сопротивления платиновый.
  • Паспорт.
