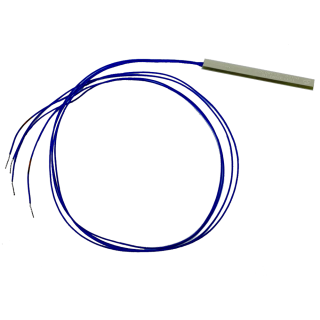

ТСП-319М термопреобразователи сопротивления платиновые подшипниковые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -60...+180°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-319М предназначены для измерения температуры подшипников и твердых тел, в том числе во взрывоопасных зонах.

Термопреобразователи сопротивления состоят из чувствительного элемента (далее по тексту — ЧЭ) и защитного корпуса (защитной арматуры). Материал защитных корпусов (защитных арматур) — нержавеющая сталь 12Х18Н10Т. Защитные корпуса (защитные арматуры) рассчитаны на воздействие условного гидростатического давления Ру = 0,5 МПа.

В защитный корпус (защитную арматуру) ТСП-319М могут быть установлены терморезистивные платиновые ЧЭ с номинальной статической характеристикой преобразования 50П, 100П, Рt100, Pt500, Pt1000 по ГОСТ 6651 (46П (гр. 21) — по заказу).

Технические характеристики

Количество рабочих спаев 1, 2
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,5 МПа
Средняя наработка до отказа при номинальных температурах не менее 100 000 ч
Материал погружаемой части Нержавеющая сталь 12Х18Н10Т
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Без крепежных элементов, Штуцер подвижный M8×1
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP65
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТСП-319М
— 50М
— В
— 3
— 8/30
— 3000
— О
— Ксп
— К

Комплектация спецключами для установки ТС (только для ТС с КМЧ под спецключ): позиция не заполняется — без спецключей; КЛ(N) — со спецключами, где N — количество спецключей на партию ТС

КМЧ: Ксп — с КМЧ под спецключ; КS13 — с КМЧ под ключ S13; О — без КМЧ

Усиленный пружинный вывод: П — усиленный пружинный вывод имеется; О — без усиленного пружинного вывода

Длина соединительного кабеля L, мм

Диаметр монтажной (погружаемой) части защитного корпуса (защитной арматуры) d, мм / длина монтажной (погружаемой) части защитного корпуса (защитной арматуры) l, мм

Схема соединения внутренних проводов с ЧЭ: 2 — двухпроводная; 3 — трехпроводная; 4 — четырехпроводная

Класс по ГОСТ 6651: В; С

НСХ преобразования по ГОСТ 6651: 50П; 100П; Pt100; Pt500; Pt1000. Примечание: по заказу изготавливаются ТС с НСХ преобразования 46П (гр. 21)

Модель ТС

Стандартный комплект поставки

  • Термопреобразователь сопротивления по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией ТС, далее — по заказу).
