ТСП-0604 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П

Диапазон измеряемых температур: -50...+150°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-0604 предназначены для:

  • Измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
  • Для измерения температуры жидких и газообразных сред, в которых может содержаться аммиак, азотоводородная смесь, углекислый газ и его компоненты, а так же агрессивные примеси сероводорода и сернистого ангидрида в допустимых пределах по ГОСТ 12 1 005. Кратковременно (до 4-х часов) допускается эксплуатация при концентрации примеси сероводорода до 100 мг/м3 или сернистого ангидрида до 200 мг/м3.

Датчики температуры ТСП-0604 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 20 с
Диапазон условных давлений 16 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ТСП
0604
06

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

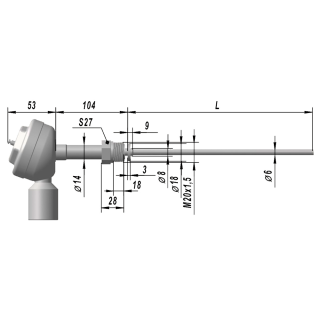

Варианты исполнений

Исполнение

L, мм

Масса, кг

ТСП-0604-00

300

0,79

ТСП-0604-01

320

ТСП-0604-02

330

ТСП-0604-03

360

ТСП-0604-04

380

ТСП-0604-05

400

0,84

ТСП-0604-06

420

ТСП-0604-07

735

0,90

Стандартный комплект поставки

  • ТСП-0604 термопреобразователь сопротивления платиновый.
  • Паспорт.
