ТСП-0311 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П, Pt100, Pt1000

Диапазон измеряемых температур: -50...+200°C, -50...+250°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСП-0311 предназначены для измерения температуры жидкостей, газовых сред и твердых тел. При этом рабочая среда не должна иметь элементов, разрушающих защитную арматуру. Для измерения температуры плоских поверхностей используются термопреобразователи ТСП-0311 с винтовым креплением.

Датчики температуры ТСП-0311 изготавливаются по ТУ-4211-093-02566540-2011 и имеют чувствительный элемент из платины. Зарегистрированы в Государственном реестре средств измерений.

Особенности ТСП-0311

В зависимости от модификации ТСП-0311 различаются по следующим характеристикам (см. таблицу "Варианты исполнений"):

  • Диапазон измеряемых температур.
  • Конструкция.
  • Номинальная статистическая характеристика (НСХ).
  • Схема соединений.
  • Материал защитной арматуры.

Благодаря разнообразию моделей ТСП-0311 широко применяются для контроля и регулировки технологических процессов в сфере газо- и нефтедобычи, энергетике, ЖКХ и т.д.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 15 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части AMr5, Л63 (защитная арматура)
Устойчивость к вибрации N3
Диаметр погружаемой части 4 мм
Длина погружаемой части 1260 мм, 1500 мм, 2070 мм
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP51

Структура обозначения, пример заказа

ТСП
0311
02

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Диапазон измеряемых температур, °С

Рисунок

НСХ

Схема

α(W100)

Материал защит­ной арматуры

l,
 мм

Масса,
 кг

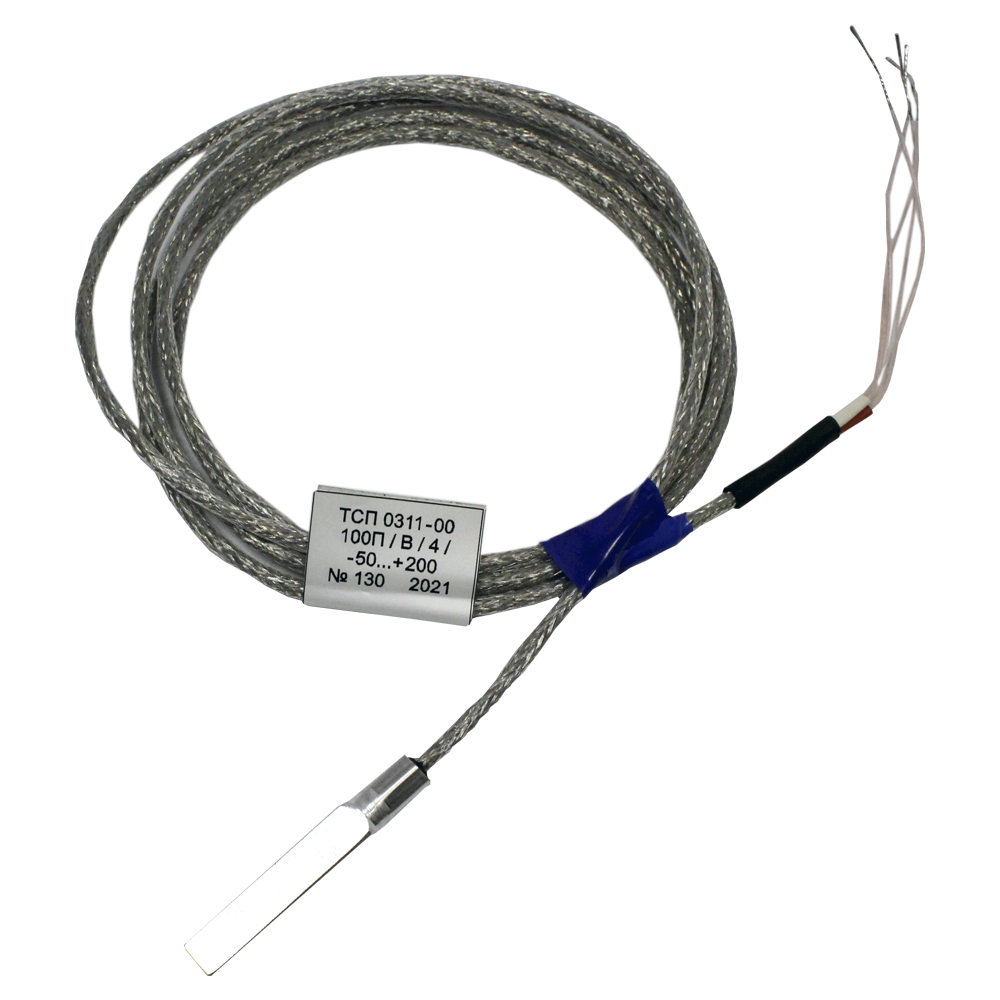

ТСП-0311-00

-50...+200

ТСП-0311 рис 1Рис.1

100П

4

0,00391

АМг5

1500

0,055

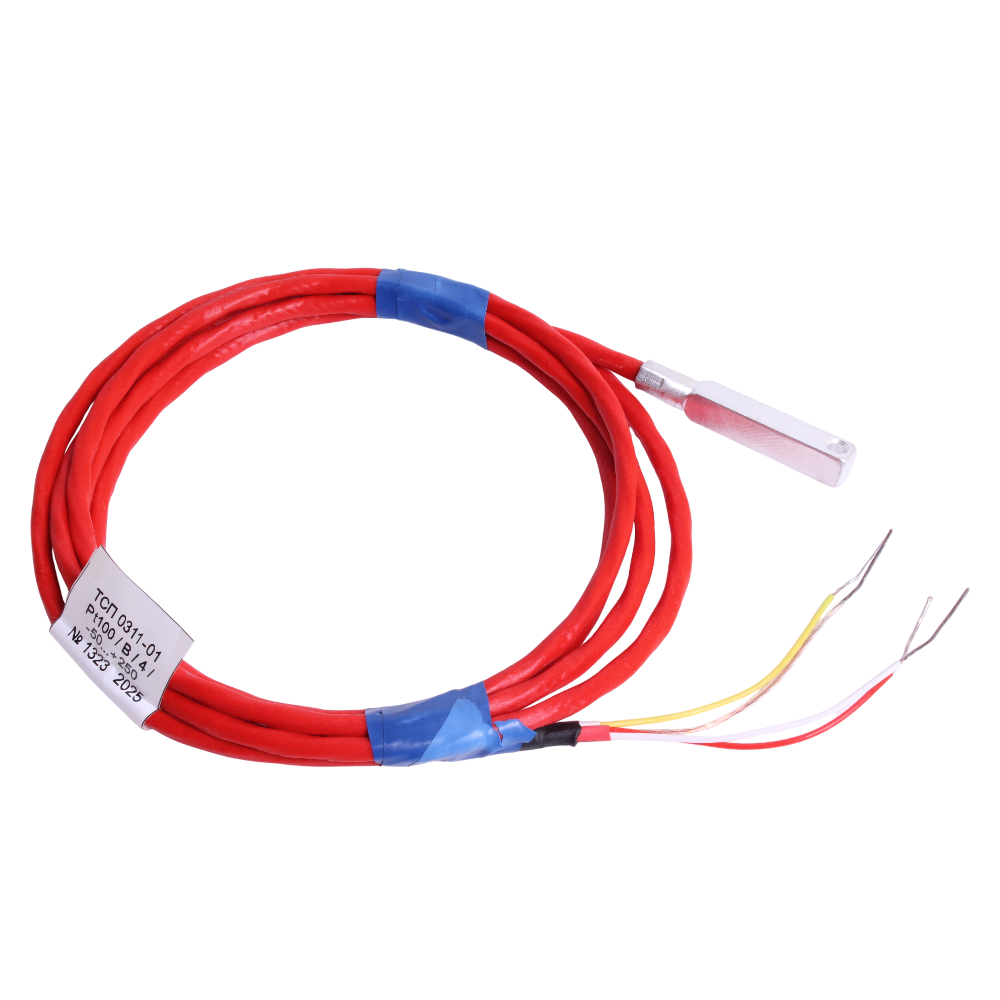

ТСП-0311-01

-50...+250

Pt100

0,00385

1500

0,055

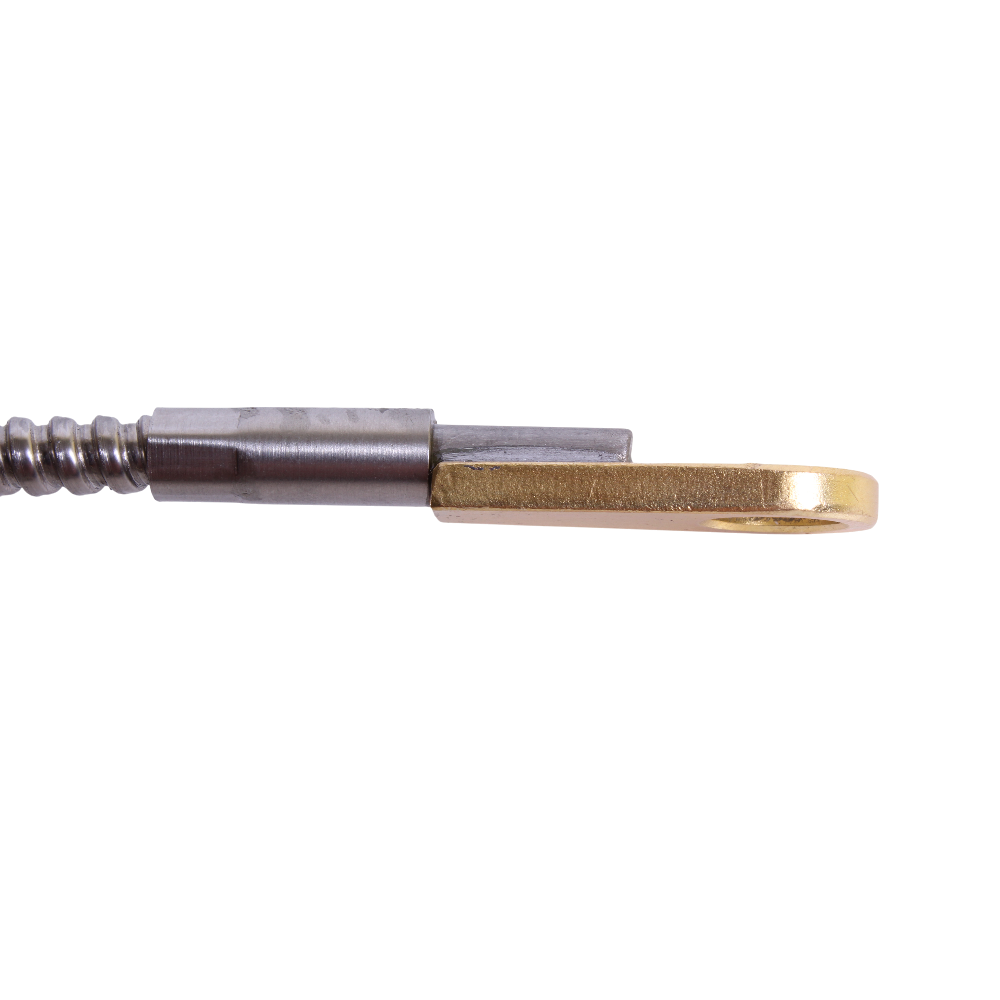

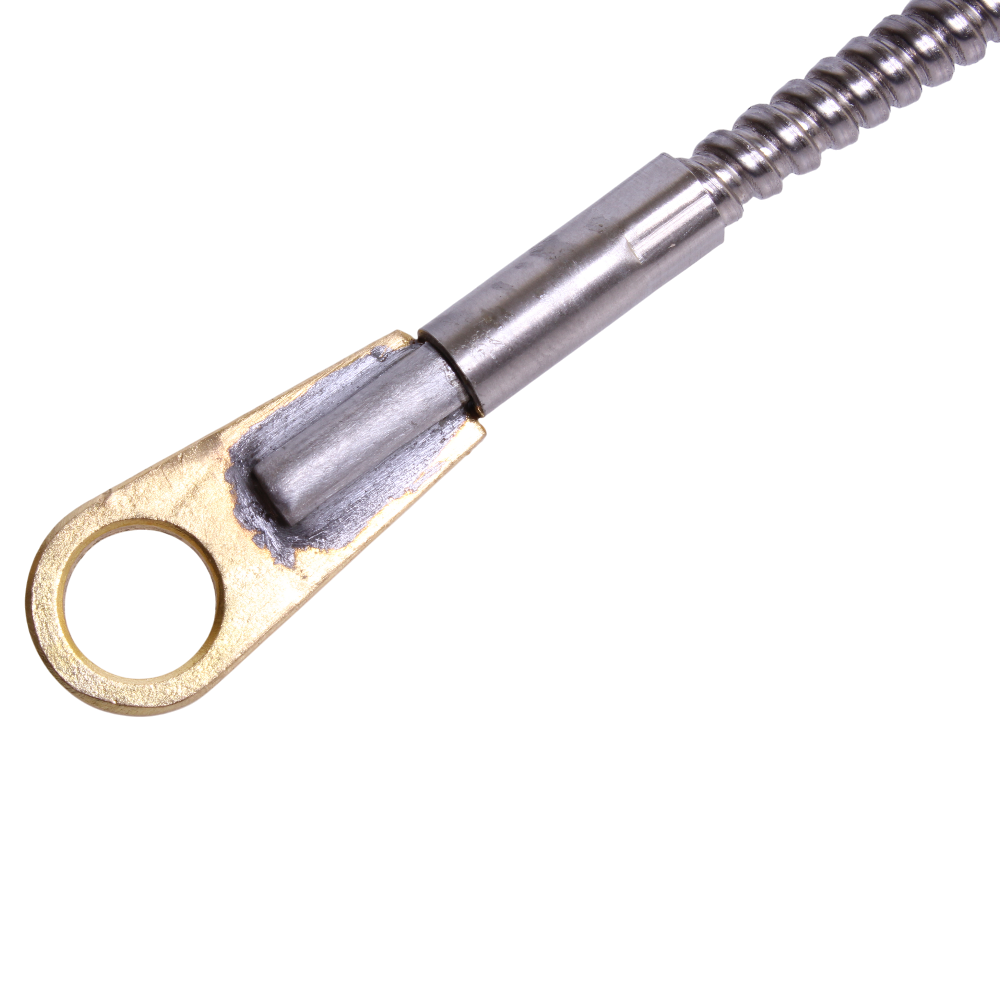

ТСП-0311-02

-50...+200

ТСП-0311 рисунок 2
Рис.2

Pt1000

2

0,00385

Л63

2070

0,160

ТСП-0311-03

-50...+200

ТСП-0311 рис 3
Рис.3

100П

4

0,00391

АМг5

1500

0,065

ТСП-0311-04

-50...+200

ТСП-0311 рис 2
Рис.2

Pt1000

2

0,00385

Л63

1260

0,145

тсп-0311 схема

Стандартный комплект поставки

  • ТСП-0311 термопреобразователь сопротивления платиновый.
  • Паспорт.
