ТСП-0303 термопреобразователи сопротивления
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 100П
Диапазон измеряемых температур: -50...+500°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термопреобразователи сопротивления платиновые ТСП-0303 предназначены для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
Номинальное значение температурного коэффициента α=0,00391 °С-1(W100).
Датчики температуры ТСМ-0303 изготавливаются по ТУ-4211-093-02566540-2011.
Технические характеристики
| Класс допуска | B |
| Показатель тепловой инерции | 8 с (для d=6 мм); 20 с (для d=8 мм) |
| Диапазон условных давлений | 4,0 МПа (для d=6 мм); 6,3 МПа (для d=8 мм) |
| Средняя наработка до отказа при номинальных температурах | 70000 ч |
| Материал погружаемой части | 12Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | N2 |
| Диаметр погружаемой части | 6 мм; 8 мм |
| Длина погружаемой части | 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
Структура обозначения, пример заказа
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры

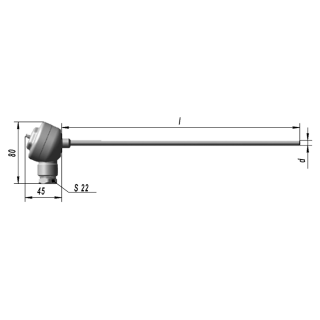

Варианты исполнений
|
Исполнение |
l, мм |
Рисунок |
d, мм |
Масса, кг |
|
ТСП-0303-00 |
80 |
|
6 |
0,213 |
|
ТСП-0303-01 |
100 |
0,216 |
||
|
ТСП-0303-02 |
120 |
0,220 |
||
|
ТСП-0303-03 |
160 |
0,226 |
||
|
ТСП-0303-04 |
200 |
0,232 |
||
|
ТСП-0303-05 |
250 |
0,240 |
||
|
ТСП-0303-06 |
320 |
0,252 |
||
|
ТСП-0303-07 |
400 |
0,264 |
||
|
ТСП-0303-08 |
500 |
0,280 |
||
|
ТСП-0303-09 |
80 |
8 |
0,224 |
|
|
ТСП-0303-10 |
100 |
0,230 |
||
|
ТСП-0303-11 |
120 |
0,236 |
||
|
ТСП-0303-12 |
160 |
0,248 |
||
|
ТСП-0303-13 |
200 |
0,260 |
||
|
ТСП-0303-14 |
250 |
0,275 |
||
|
ТСП-0303-15 |
320 |
0,296 |
||
|
ТСП-0303-16 |
400 |
0,230 |
||
|
ТСП-0303-17 |
500 |
0,350 |
||
|
ТСП-0303-18 |
80 |
|
6 |
0,293 |
|
ТСП-0303-19 |
100 |
0,296 |
||
|
ТСП-0303-20 |
120 |
0,300 |
||
|
ТСП-0303-21 |
160 |
0,306 |
||
|
ТСП-0303-22 |
200 |
0,312 |
||
|
ТСП-0303-23 |
250 |
0,320 |
||
|
ТСП-0303-24 |
320 |
0,332 |
||
|
ТСП-0303-25 |
400 |
0,344 |
||
|
ТСП-0303-26 |
500 |
0,360 |
||
|
ТСП-0303-27 |
80 |
8 |
0,304 |
|
|
ТСП-0303-28 |
100 |
0,310 |
||
|
ТСП-0303-29 |
120 |
0,316 |
||
|
ТСП-0303-30 |
160 |
0,328 |
||
|
ТСП-0303-31 |
200 |
0,340 |
||
|
ТСП-0303-32 |
250 |
0,355 |
||
|
ТСП-0303-33 |
320 |
0,376 |
||
|
ТСП-0303-34 |
400 |
0,400 |
||
|
ТСП-0303-35 |
500 |
0,430 |
Стандартный комплект поставки
- ТСП-0303 термопреобразователь сопротивления платиновый.
- Паспорт.
