КДТС105 комплекты термометров сопротивления платиновых для теплосчетчиков

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: Pt100, Pt500, Pt1000

Диапазон измеряемых температур: 0...+150°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

КДТС105 комплекты термометров сопротивления платиновых (парные комплектные датчики температуры) предназначены для непрерывного измерения температуры и разницы температур в подающем и обратном трубопроводах в системах учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и других автоматизированных системах.

Области применения КДТС105:

  • металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя
  • предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий;
  • центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты;
  • в составе теплосчетчиков и информационно-измерительных систем учета количества теплоты.

Номинальная статическая характеристика КДТС105 (НСХ): Pt100, Pt500, Pt1000. Диапазон измеряемых температур: 0…+150 °C. Диапазон измерения разности температур: 3…+150 °C. Класс допуска: А, В. Теплоноситель: вода. Схема соединения проводников: для Pt100 - четырехпроводная, для Pt500, Pt1000 - двухпроводная или четырехпроводная. Относительная погрешность при измерения разности температур: δt=(0,5+3tmin/t)%. Условия эксплуатации:  температура окружающего воздуха от -30°С до +50°С, верхний предел относительной влажности воздуха: не более 95% при +35°С и более низких температурах без конденсации влаги, максимальное рабочее давление в трубопроводе 1,6 МПа (16,0 кгс/см2), минимальная глубина погружения – 40 мм.

КДТС105 состоит из одного ЧЭ, помещенного в защитную арматуру, которая соединена с металлической коммутационной головкой. Кабельный ввод - М14×1, диаметр подключаемого кабеля до 8 мм. Материал защитной арматуры – сталь 12Х18Н10Т. Принцип работы узлов и систем учета тепла основан на вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя. Это осуществляется с помощью парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам. Комплекты термометров сопротивления КДТС105 проходят контроль заводского ОТК и первичную поверку, межповерочный интервал – 4 года. Гарантированный срок службы – не менее 12 лет.

Технические характеристики

Класс допуска A, B
Предел допускаемого отклонения от НСХ ±(0,15+0,002*|t| )°C для класса A;
±(0,30+0,005*|t|)°C для класса B;
Материал погружаемой части Сталь 12Х18Н10Т
Устойчивость к вибрации N2
Диаметр монтажной части 8 мм
Длина монтажной части 45 мм, 60 мм, 80 мм, 120 мм, 160 мм, 180 мм, 200 мм
Присоединение к процессу Штуцер подвижный G1/2", Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур) Р2, С4
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

КДТС105
-РТ100
.B
2
.60
.М20Х1,5

Тип штуцера: G1/2 - стандарт (при заказе не указывается), М20Х1,5

Длина монтажной части (L), мм: 45, 60, 80, 120, 160, 180, 200

Схема внутренних соединений проводников: 2 - двухпроводная (для Pt500, Pt1000), 4 - четырехпроводная (для Pt100, Pt500, Pt1000)

Класс допуска: A, B

Номинальная статическая характеристика: РТ100, РТ500, РТ1000

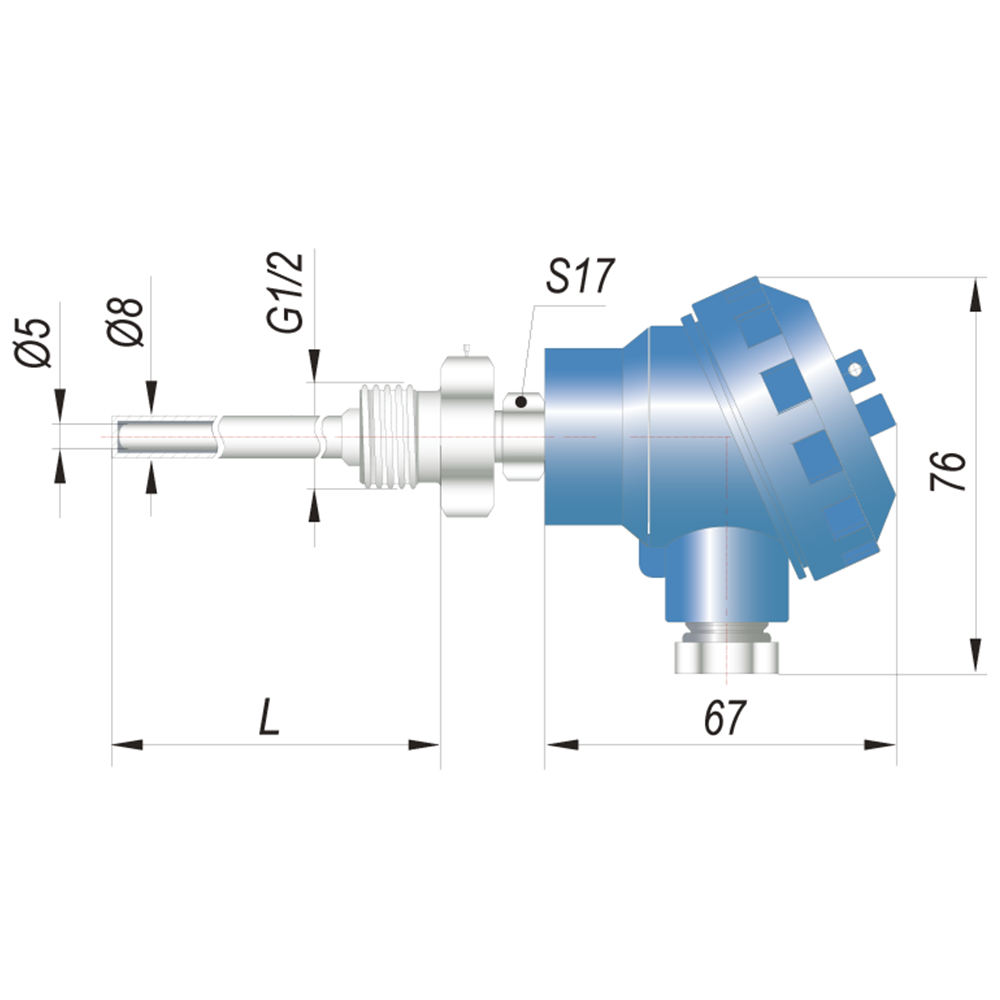

Конструктивное исполнение (модель)

Стандартный комплект поставки

  • КДТС105 комплект термометров сопротивления (датчик, защитная гильза, крепежный винт)  - 1 шт.
  • Паспорт и гарантийный талон - 1 экз.
  • Руководство по эксплуатации - 1 экз.

Скачать документацию

КДТС комплект термопреобразователей сопротивления. Руководство по эксплуатации.
