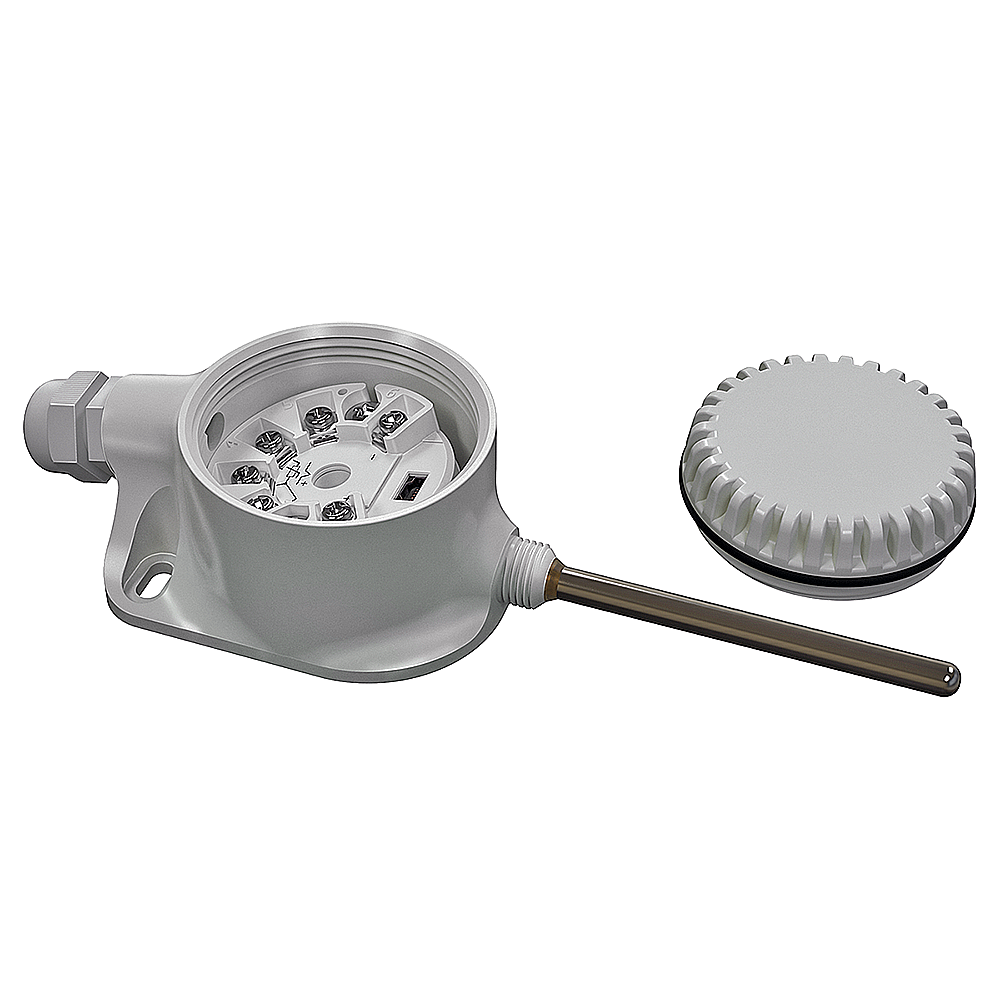

ДТС125М.И термопреобразователи сопротивления для измерения температуры воздуха платиновые

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 100П, Pt100

Диапазон измеряемых температур: -40...+80°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ДТС125М.И со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха.

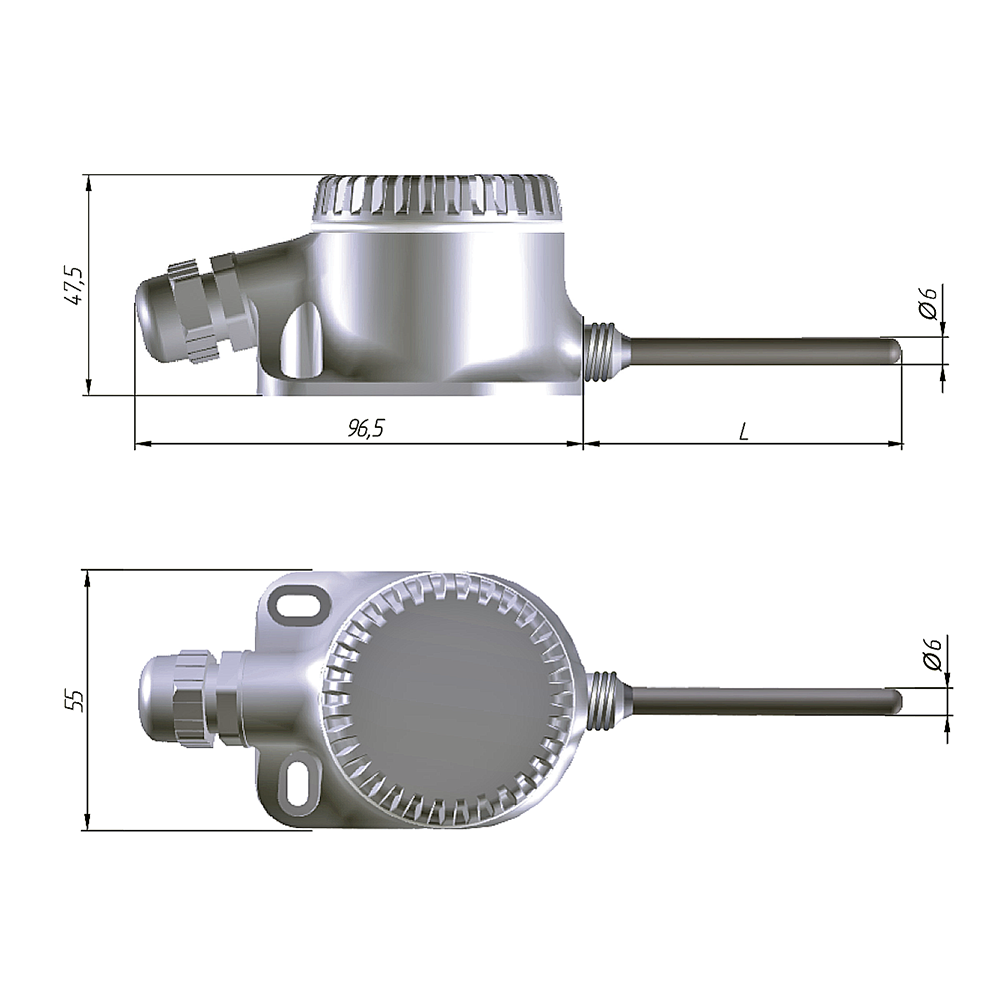

Конструкция датчика ДТС125М.И позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.

Датчики ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные — группе N2.

Технические характеристики

Показатель тепловой инерции 10…30 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Сталь 12Х1810Т
Унифицированный выходной сигнал 4-20 мА
Длина монтажной части 60 мм, 80 мм, 100 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP54, IP65

Структура обозначения, пример заказа

ДТС125М-Х.
Х.
Х.
И[Х]

Диапазон преобразования: 15 — "-40...+80°C"

Длина монтажной части L, мм:
60 (стандарт); 80; 100

Класс точности, %: 0,25; 0,5

Условное обозначение НСХ:
100П — 100П;
РТ100 — Pt100 (стандарт)

Стандартный комплект поставки

  • Датчик ДТС125М.И — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации.
