ДТС125Л-EXI термопреобразователи сопротивления платиновые взрывозащищенные
Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П, 100П, Pt100, Pt500, Pt1000
Диапазон измеряемых температур: -60…+85°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ
Цена (без учета НДС): По запросу руб.
Описание
Взрывозащищенные платиновые термопреобразователи сопротивления ДТС125Л-EXI предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности. Датчик ДТС125Л-EXI преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Термопреобразователи сопротивления ДТС125Л-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Датчики ДТС125Л-EXI в зависимости от исполнения бывают в гладкой защитной арматуре, с фланцем или резьбовым штуцером.
Резьбовой штуцер датчика в стандартном исполнении имеет метрическую резьбу согласно ГОСТ 8724. Допускается изготовление датчиков с резьбовыми штуцерами с трубной цилиндрической резьбой согласно ГОСТ 6357 и с резьбовыми штуцерами с трубной конической резьбой согласно ГОСТ 6211.
Датчики относятся к неремонтируемым и невосстанавливаемым изделиям.
Выпускаются согласно ТУ 4211-023-46526536-2009.
Среда измерения: взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном и аварийном режимах работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Особые условия эксплуатации датчиков (знак Х в конце маркировки):
- подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности;
- установка, подключение, эксплуатация, техническое обслуживание и отключение датчика должно производиться в соответствии с технической документацией;
- температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды (см. таблицу 1).
Таблица 1. Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
+425°С |
+275°С |
+195°С |
+130°С |
+95°С |
+80°С |
Расшифровка маркировки взрывозащиты 0Ех ia IIC T1...Т6 Ga Х:
|
0 |
— датчики относятся к категории особо взрывобезопасного оборудования; |
|
Ех |
— знак соответствия стандартам взрывозащиты; |
|
ia |
— вид взрывозащиты «искробезопасная цепь», уровень «ia» (наивысший); |
|
IIC |
— группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород); |
|
Т1…Т6 |
— датчик может использоваться в температурных классах Т1…Т6; |
|
Ga |
— уровень взрывозащиты «очень высокий», применены дополнительные средства взрывозащиты; |
|
Х |
— особые условия эксплуатации датчиков. |
Конструктивное исполнение коммутационной головки
Рабочие условия эксплуатации для коммутационных головок:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- атмосферное давление — 84...106,7 кПа;
- температура в диапазоне -60...+85°С и относительной влажностью не более 95% при +35°С и более низких температурах без конденсации влаги.
При изменении температуры выше +120°С рекомендуется использовать датчики с металлической головкой.
|

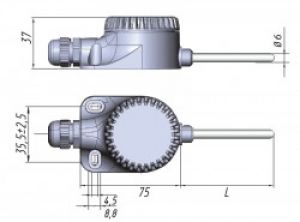

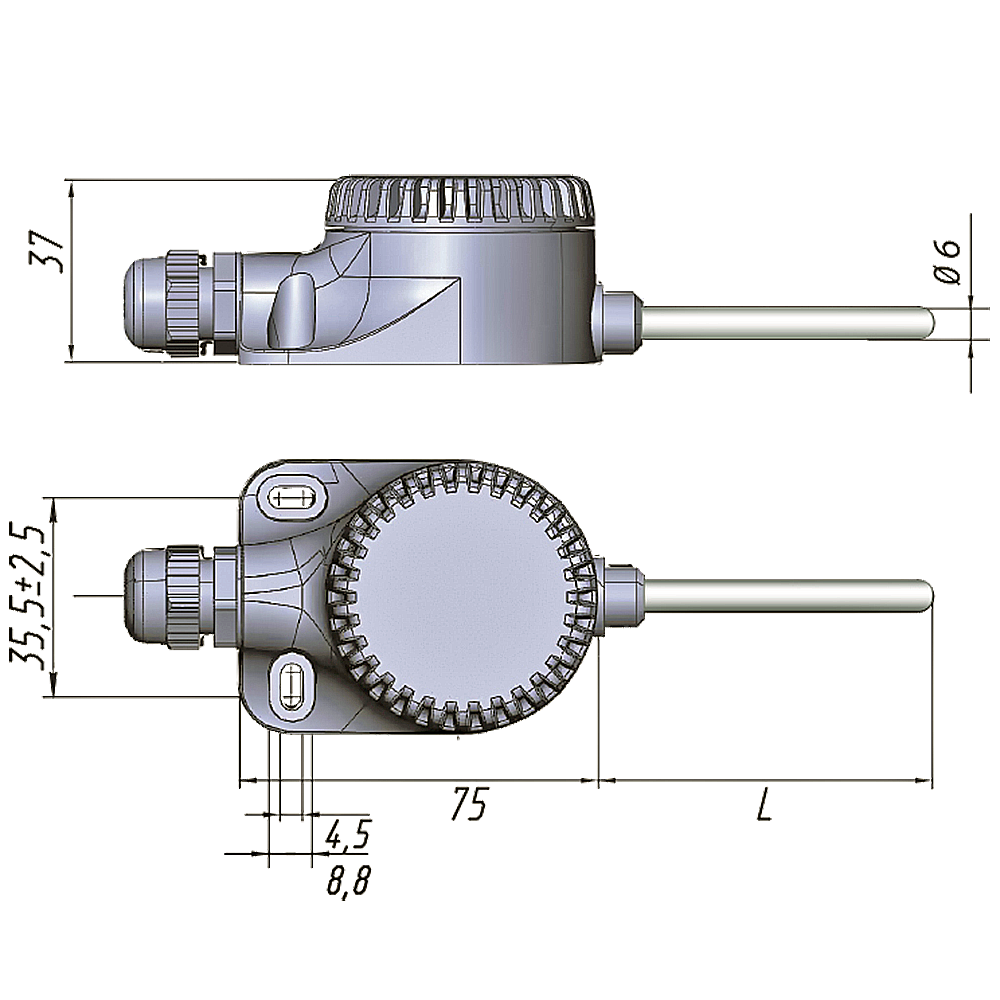

Пластмассовая коммутационная головка |
|
|
|
Кабельный ввод М16×1,5; Диаметр подключаемого кабеля до 8 мм |
Технические характеристики
| Класс допуска | A, B, C |
| Предел допускаемого отклонения от НСХ | Класс допуска А — ±(0,15+0,002⋅|t|)°C; Класс допуска В — ±(0,30+0,005⋅|t|)°C; Класс допуска С — ±(0,60+0,01⋅|t|)°C |
| Показатель тепловой инерции | Не более 10…30 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая | Изолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
| Средняя наработка до отказа при номинальных температурах | 15000 ч |
| Материал погружаемой части | Сталь 12Х18Н10Т |
| Длина монтажной части | 60 мм, 80 мм, 100 мм |
| Исполнение по степени защиты | IP54, IP65 |
Структура обозначения, пример заказа
Температурный класс в маркировке взрывозащиты:
Т1 — не более +425°C;
Т2 — не более +275°C;
Т3 — не более +195°C;
Т4 — не более +130°C;
Т5 — не более +90°C;
Т6 — не более +80°C
Материал коммутационной головки:
<без обозначения> — пластмассовая (стандарт);
МГ — металлическая
Длина монтажной части L, мм:
60, 80, 100
Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная
Класс допуска:
А, В (стандарт), С
Условное обозначение НСХ:
50П — 50П;
100П — 100П;
РТ100 — Pt100 (стандарт);
РТ500 — Pt500;
РТ1000 — Pt1000
Конструктивное исполнение коммутационной головки:
<без обозначения> — стандартная головка;
Л — увеличенная коммутационная головка
Конструктивное исполнение датчика (модель):
125Л — датчики с коммутационной головкой
Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувстствительных элемента
Стандартный комплект поставки
- Датчик ДТС125Л-EXI — 1 шт.
- Паспорт и гарантийный талон — 1 экз.
- Руководство по эксплуатации — 1 экз.
