ДТС094-EXI термопреобразователи сопротивления платиновые взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСП

Номинальная статическая характеристика: 50П, 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых температур: -60...+250°C, -100...+250°C, -196...+250°C

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ДТС094-EXI имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
  • Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
  • Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Технические характеристики

Класс допуска A, B, C
Предел допускаемого отклонения от НСХ Класс допуска A — ±(0,15+0,002⋅|t|)°C;
Класс допуска B — ±(0,30+0,005⋅|t|)°C;
Класс допуска C — ±(0,60+0,01⋅|t|)°C
Показатель тепловой инерции Не более 10…30 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

Х
ДТСХХ4
-Х.
Х
Х.
Х/
Х.EXI

Температурный класс в маркировке взрывозащиты:
Т1 — не более 425°C;
Т2 — не более 275°C;
Т3 — не более 195°C;
Т4 — не более 130°C;
Т5 — не более 95°C;
Т6 — не более 80°C

Длина кабельного вывода:
0,2 — 0,2 м (стандарт);
По заказу — 0,3...20 м, кратно 0,1 м

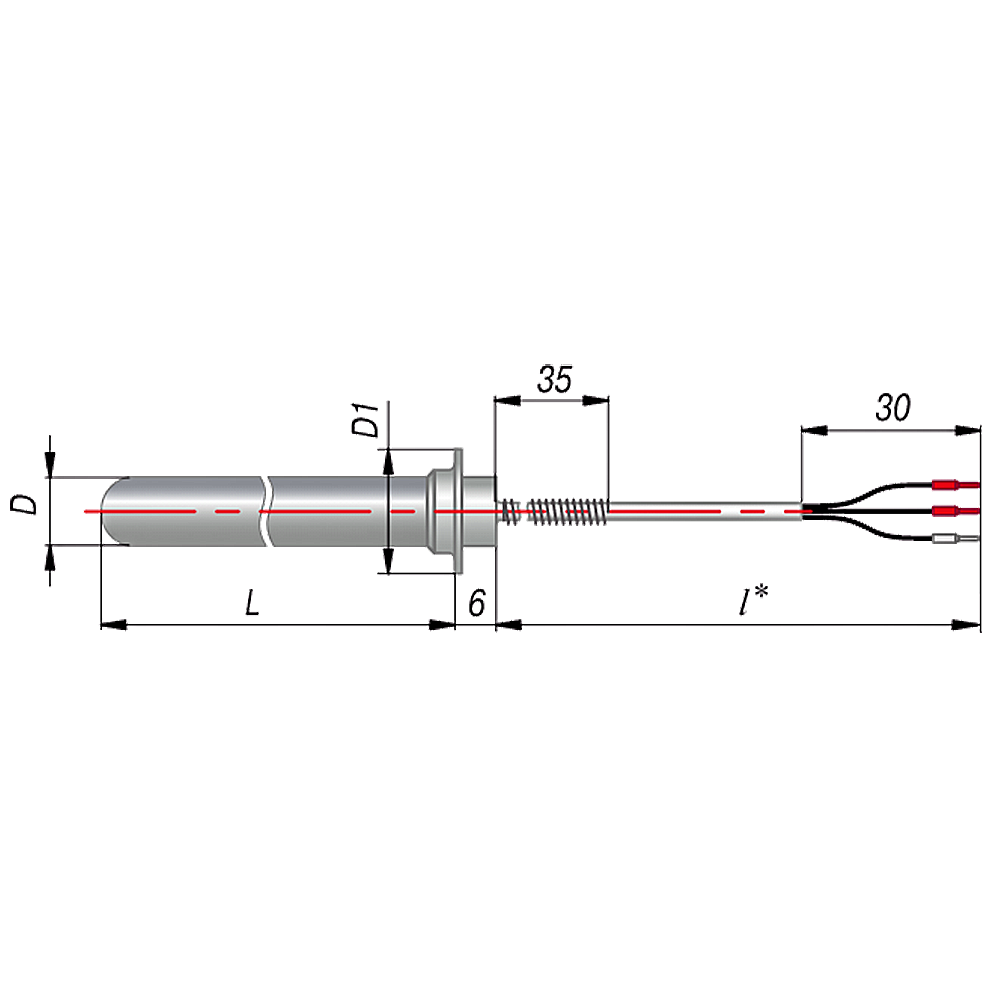

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная

Класс допуска:
А, В (стандарт), С

Условное обозначение НСХ:
50П — 50П;
100П — 100П;
РТ100 — Pt100 (стандарт);
РТ500 — Pt500;
РТ1000 — Pt1000

Конструктивное исполнение датчика (модель):
094 — датчики с кабельным выводом

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТС094-EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.405210.003 РЭ
