Тип датчика температуры: ТСП
Номинальная статическая характеристика: 50П, 100П, Pt100, Pt500, Pt1000
Диапазон измеряемых температур: -60...+300°C, -60...+500°C, -100...+450°C, -196...+500°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.

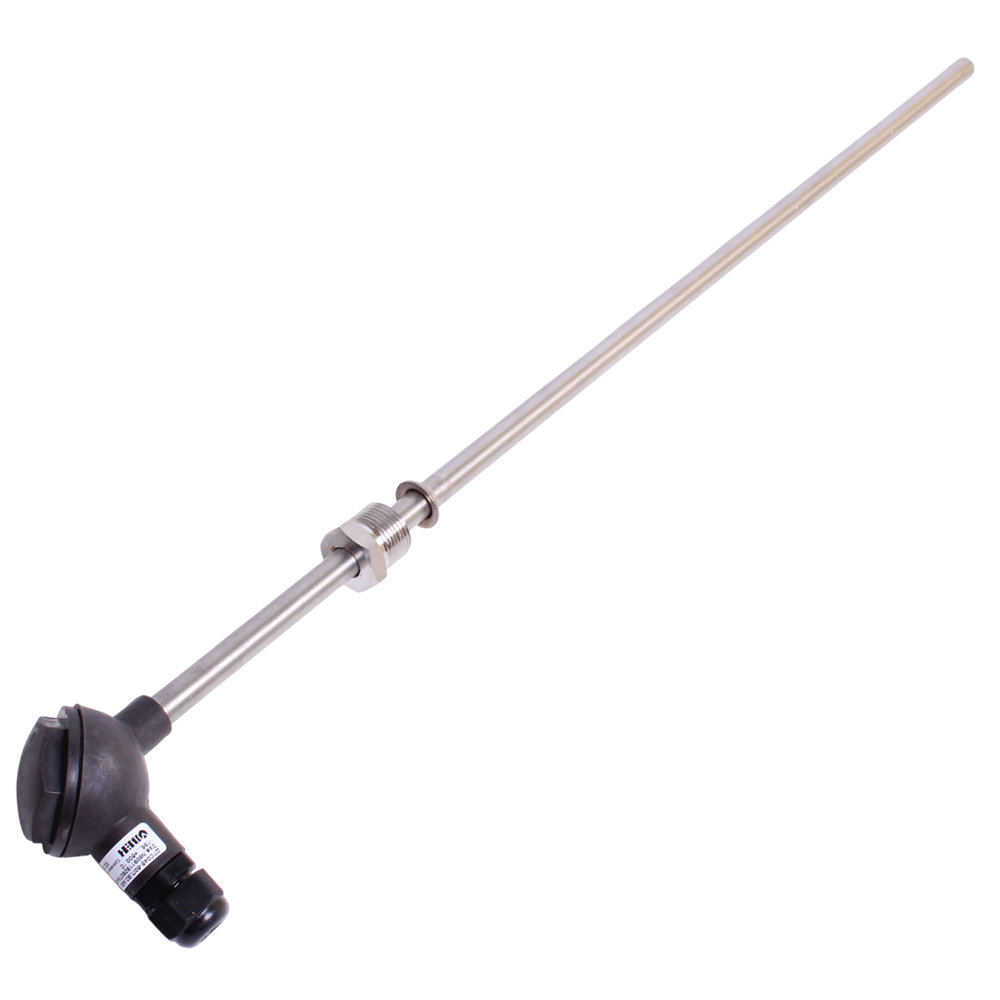

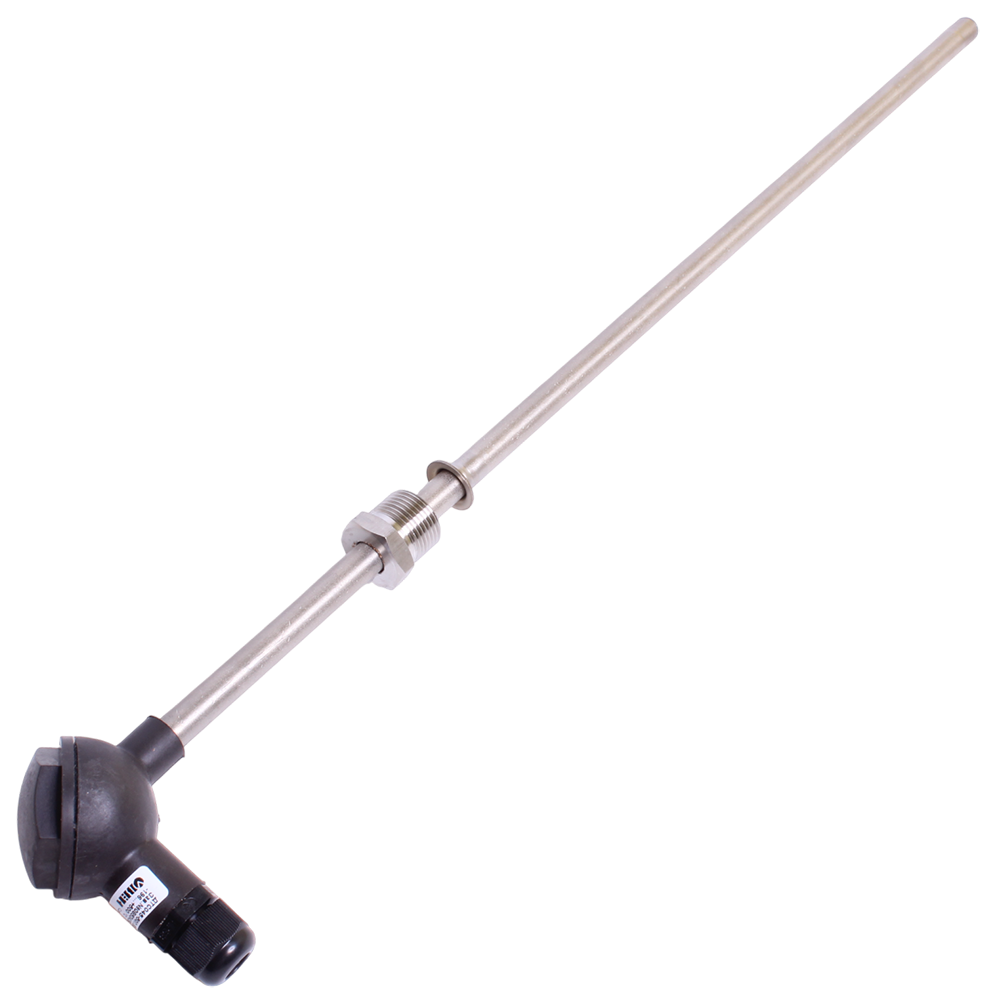

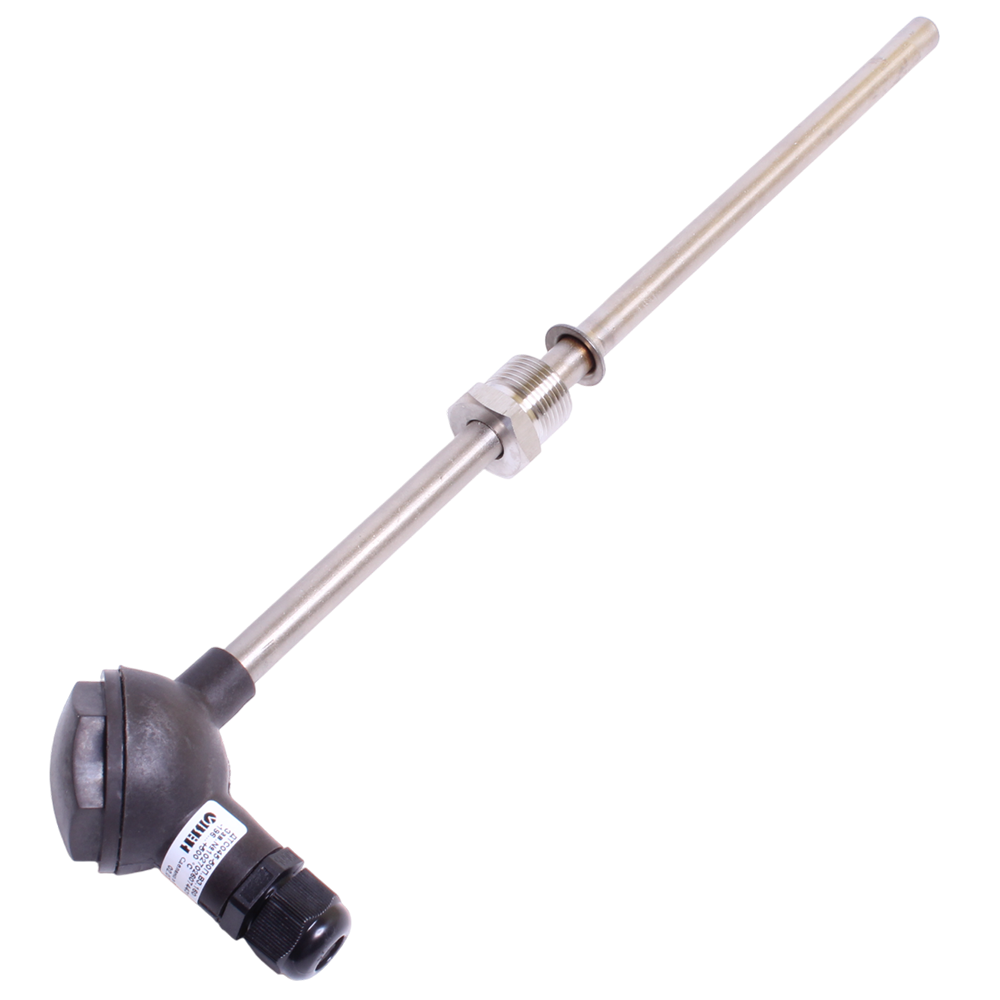

Платиновые термопреобразователи сопротивления с коммутационной головкой ДТС045 позволяют измерять температуру до +500°С. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные — группе N2.
Для монтажа датчиков ДТС045 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
При изменении температуры выше +120°С рекомендуется использовать датчики с металлической головкой.
Отличительные особенности:
Конструктивное исполнение коммутационной головки
Стандартное исполнение |
Увеличенная |
||
Пластмассовая |
Металлическая |
Пластмассовая |
Металлическая |
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 |
Кабельный ввод М20×1,5 |
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 10 мм |
Класс допуска | A, B, C |
Предел допускаемого отклонения от НСХ | ±(0,15+0,002×|t|)°C (класс допуска А); ±(0,30+0,005×|t|)°C (класс допуска В); ±(0,60+0,01×|t|)°C (класс допуска С) |
Показатель тепловой инерции | Не более 10…30 с |
Количество рабочих спаев | 1, 2 |
Исполнение рабочего спая | Изолированный |
Герметичность к измеряемой среде | Герметичный |
Диапазон условных давлений | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
Средняя наработка до отказа при номинальных температурах | 15000 ч |
Материал погружаемой части | Сталь 12Х18Н10Т |
Диаметр монтажной части | 10 мм |
Длина монтажной части | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм |
Исполнение по степени защиты | IP54, IP65 |
Материал коммутационной головки:
<без обозначения> — пластмассовая (стандарт);
МГ — металлическая
Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная
Класс допуска:
А, В (стандарт), С
Условное обозначение НСХ:
50П — 50П;
100П — 100П;
РТ100 — Pt100 (стандарт);
РТ500 — Pt500;
РТ1000 — Pt1000
Конструктивное исполнение коммутационной головки:
<без обозначения> — стандартная головка;
Л — увеличенная коммутационная головка
Конструктивное исполнение датчика (модель):
045 — датчики с коммутационной головкой
Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента
Чтобы правильно подобрать платиновые термопреобразователи сопротивления с коммутационной головкой ДТС045, узнать стоимость термопреобразователей ДТC045 с коммутационной головкой, купить ДТC045, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
