ТСМ-9714 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М

Диапазон измеряемых температур: -60...+180°C, -60...+200°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСМ-9714 предназначены для измерения температуры жидких, газообразных и сыпучих веществ, также данные термопреобразователи ТСМ могут применяться для работы в составе цифровых измерителей температуры.

Номинальное значение температурного коэффициента α=0,00428 °С-1.

Термопреобразователи сопротивления ТСМ-9714 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 6 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 100000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации L3
Диаметр погружаемой части 4 мм; 5 мм; 6 мм
Длина погружаемой части 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм
Электроподключение Соедининитель ОНЦ-ВГ-4-5/16-В
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ТСМ
9714
20

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

l,
мм

d,
мм

Рисунок

Диапазон
температур, °С

Масса,
кг

ТСМ-9714-18

200

4

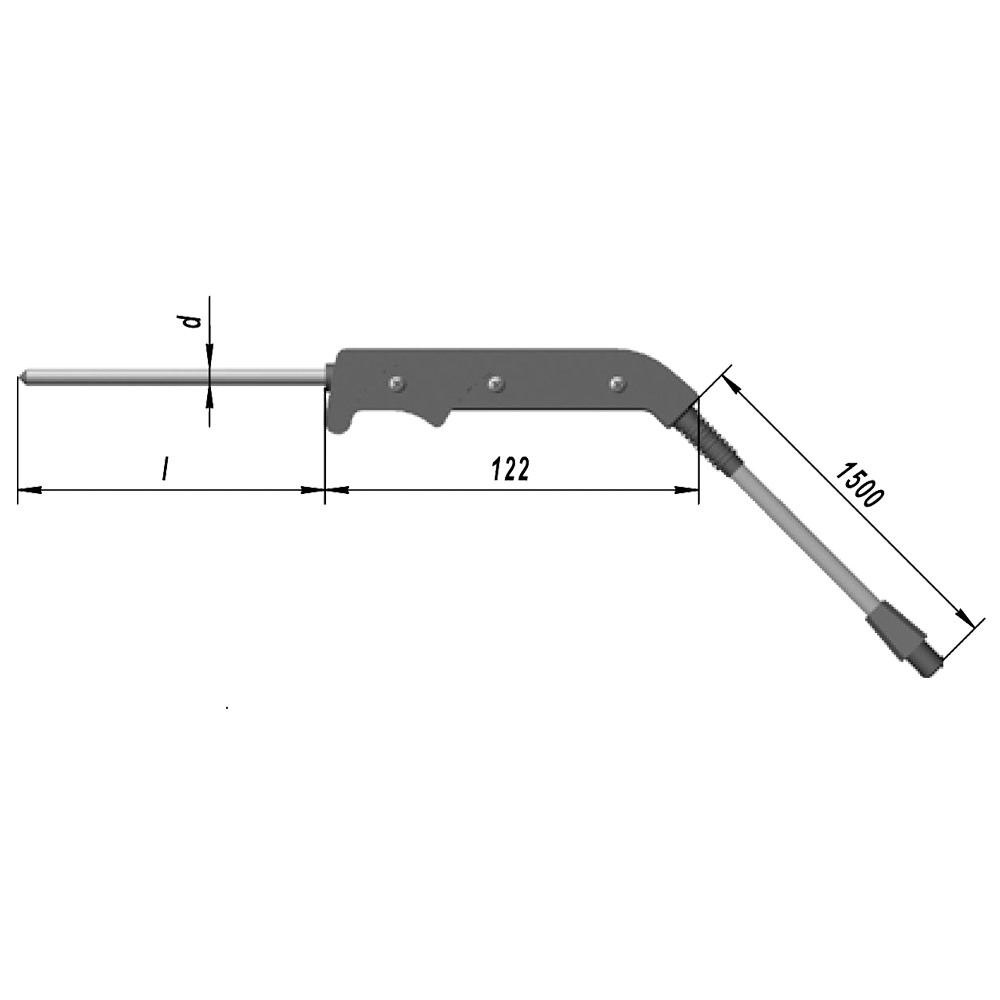

Рис.1
Электроподключение -
соедининитель
ОНЦ-ВГ-4-5/16-В

-60...+180

0,158

ТСМ-9714-19

250

0,165

ТСМ-9714-20

320

5

0,182

ТСМ-9714-21

400

0,190

ТСМ-9714-22

500

6

-60...+200

0,230

ТСМ-9714-23

630

0,250

ТСМ-9714-24

800

0,277

ТСМ-9714-25

1000

0,320

ТСМ-9714-27

200

4


Рис.2

-60...+180

0,128

ТСМ-9714-28

250

0,135

ТСМ-9714-29

320

5

0,152

ТСМ-9714-30

400

0,160

ТСМ-9714-31

500

6

-60...+200

0,200

ТСМ-9714-32

630

0,220

ТСМ-9714-33

800

0,247

ТСМ-9714-34

1000

0,290

Стандартный комплект поставки

  • ТСМ-9714 термопреобразователь сопротивления медный.
  • Паспорт.
