ТСМ-9622 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М

Диапазон измеряемых температур: 0...+150°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСМ-9622 предназначены для измерения температуры жидких и газообразных сред.

Номинальное значение температурного коэффициента α=0,00428 °С-1.

Термопреобразователи сопротивления ТСМ-9622 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B
Показатель тепловой инерции 40 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Диаметр погружаемой части 10 мм
Длина погружаемой части 120 мм, 200 мм
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСМ
9622
00

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

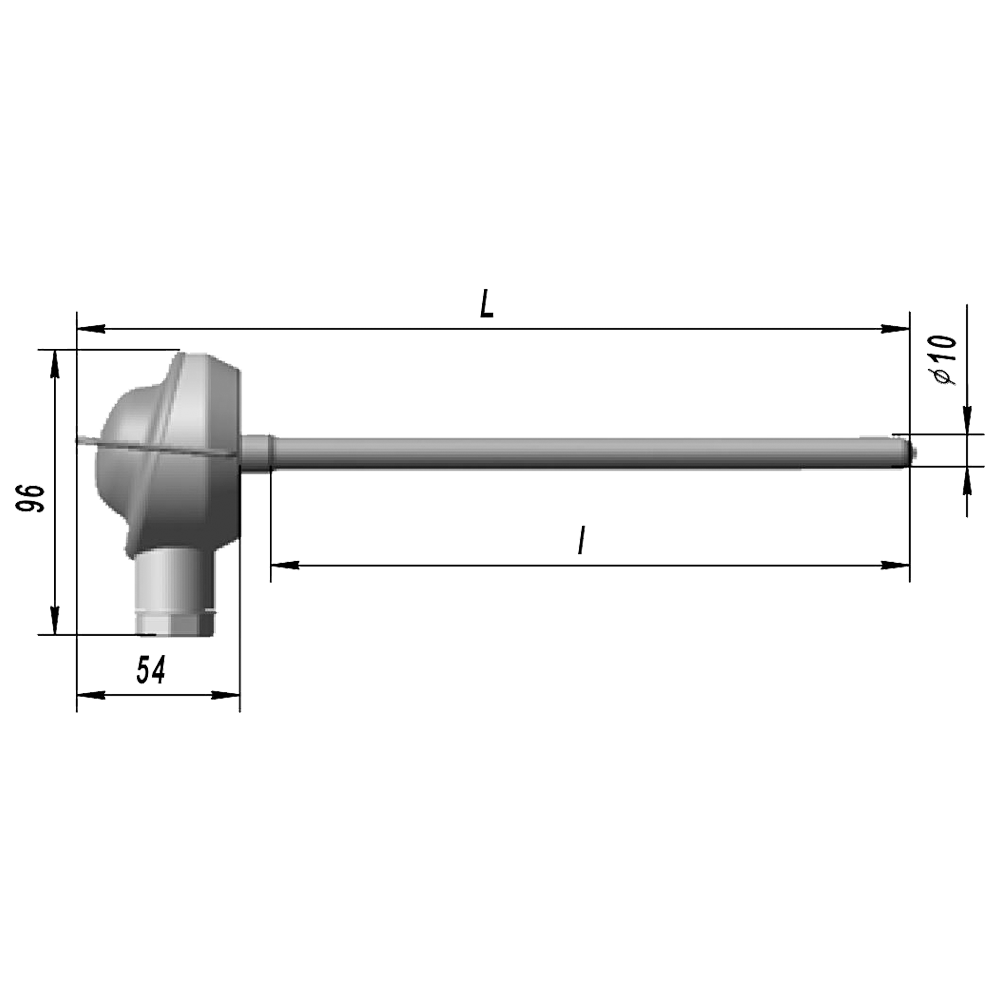

Варианты исполнений

Исполнение

l, мм

L, мм

Масса, кг

ТСМ-9622-00

120

176

0,260

ТСМ-9622-01

200

256

0,280

Стандартный комплект поставки

  • ТСМ-9622 термопреобразователь сопротивления медный.
  • Паспорт.
