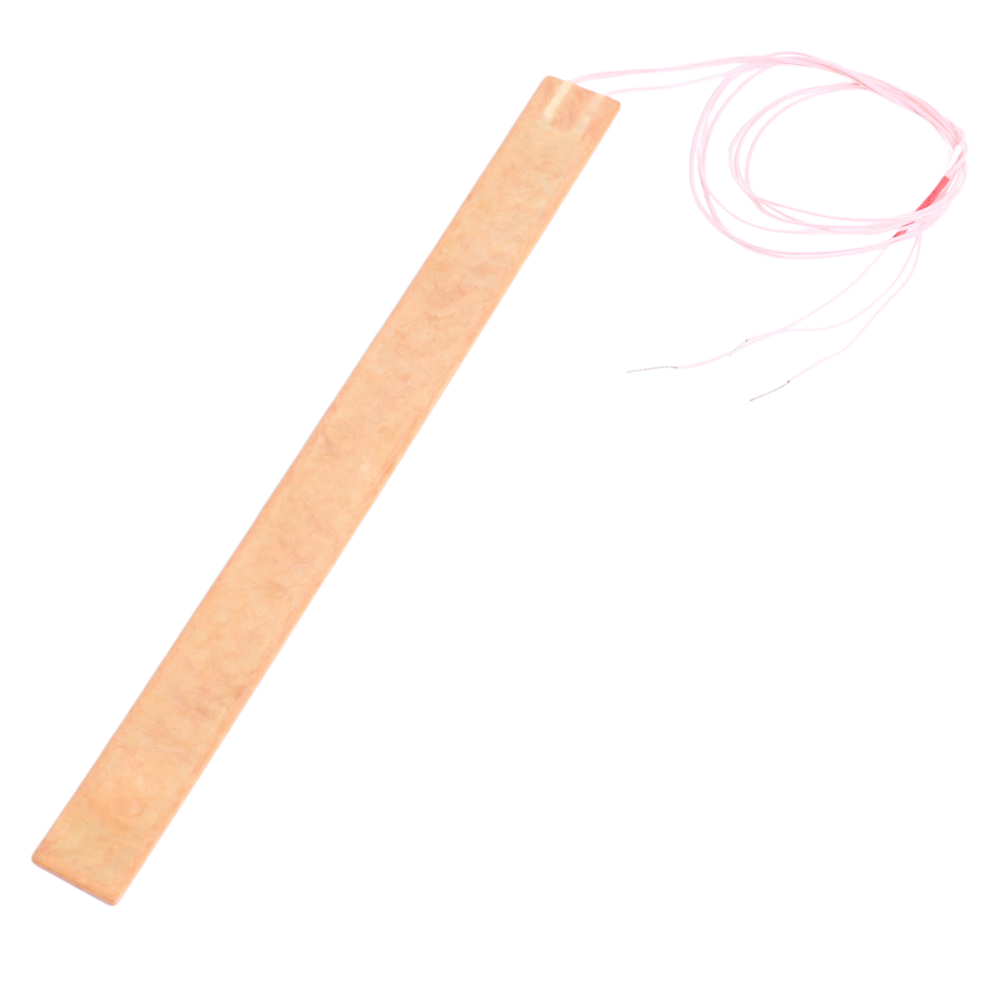

ТСМ-9502 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: 0...+150°C, 0...+180°C

Тип контролируемой среды: Обмотки электромашин

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСМ-9502 предназначены для измерения температуры обмоток электрических машин. Могут устанавливаться в пазах статора.

Номинальное значение температурного коэффициента α=0,00428 °С-1.

Термопреобразователи сопротивления ТСМ-9502 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 12 с
Средняя наработка до отказа при номинальных температурах 200000 ч
Материал корпуса ДСВ-2-0
Устойчивость к вибрации F3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP51

Структура обозначения, пример заказа

ТСМ
9502
11

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Размеры, мм

НСХ

Пробивное
напряжение

Класс
допуска

Диапазон
температур,
°С

Масса,
 кг

l

L

В

Н

ТСМ-9502-00

60

510

25

2+0,3

50М

1,5

С

0...+180

0,010

ТСМ-9502-01

190

640

10

0,013

ТСМ-9502-02

190

17

0,018

ТСМ-9502-03

60

510

25

В

0...+150

0,010

ТСМ-9502-04

190

640

10

0,013

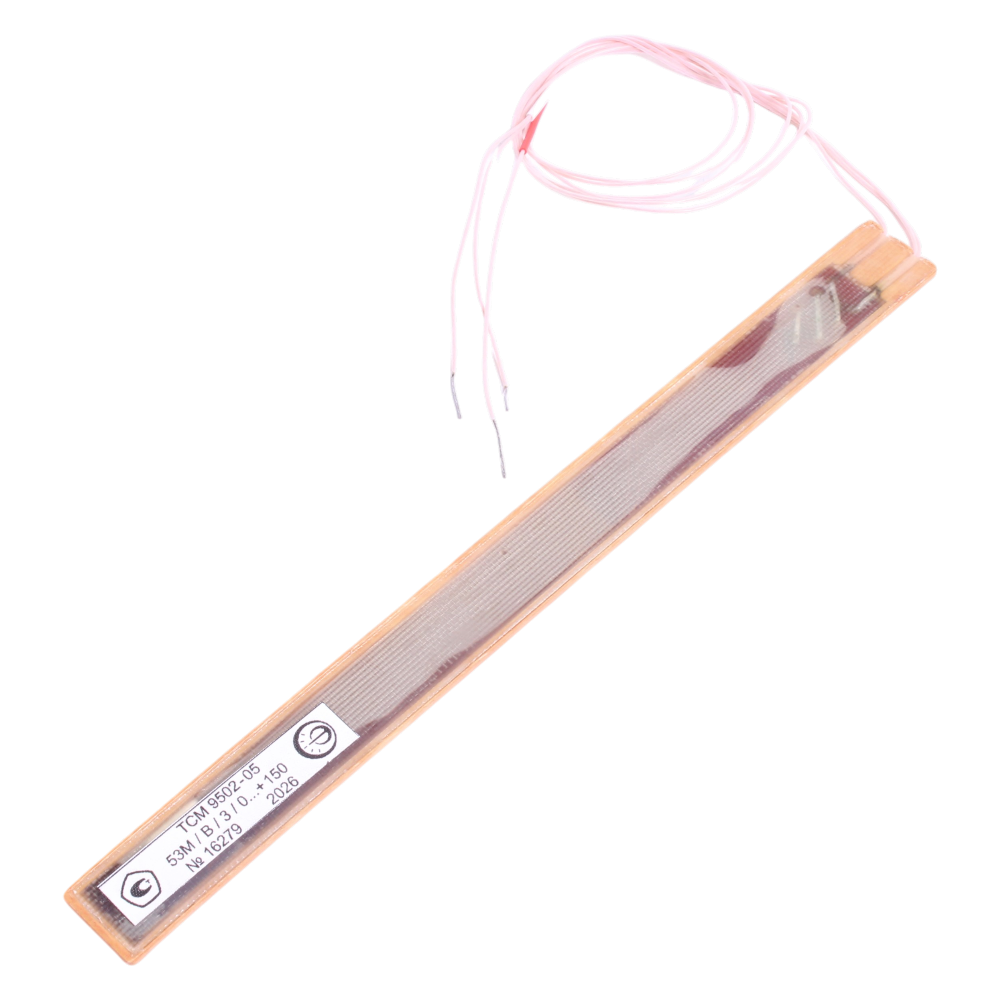

ТСМ-9502-05

190

17

0,018

ТСМ-9502-06

60

510

25

100М

0,012

ТСМ-9502-07

190

640

10

0,015

ТСМ-9502-08

190

17

0,019

ТСМ-9502-09

60

510

25

С

0...+180

0,012

ТСМ-9502-10

190

640

10

0,015

ТСМ-9502-11

190

17

0,019

ТСМ-9502-12

90

540

17

50М

0,013

Стандартный комплект поставки

  • ТСМ-9502 термопреобразователь сопротивления медный.
  • Паспорт.
