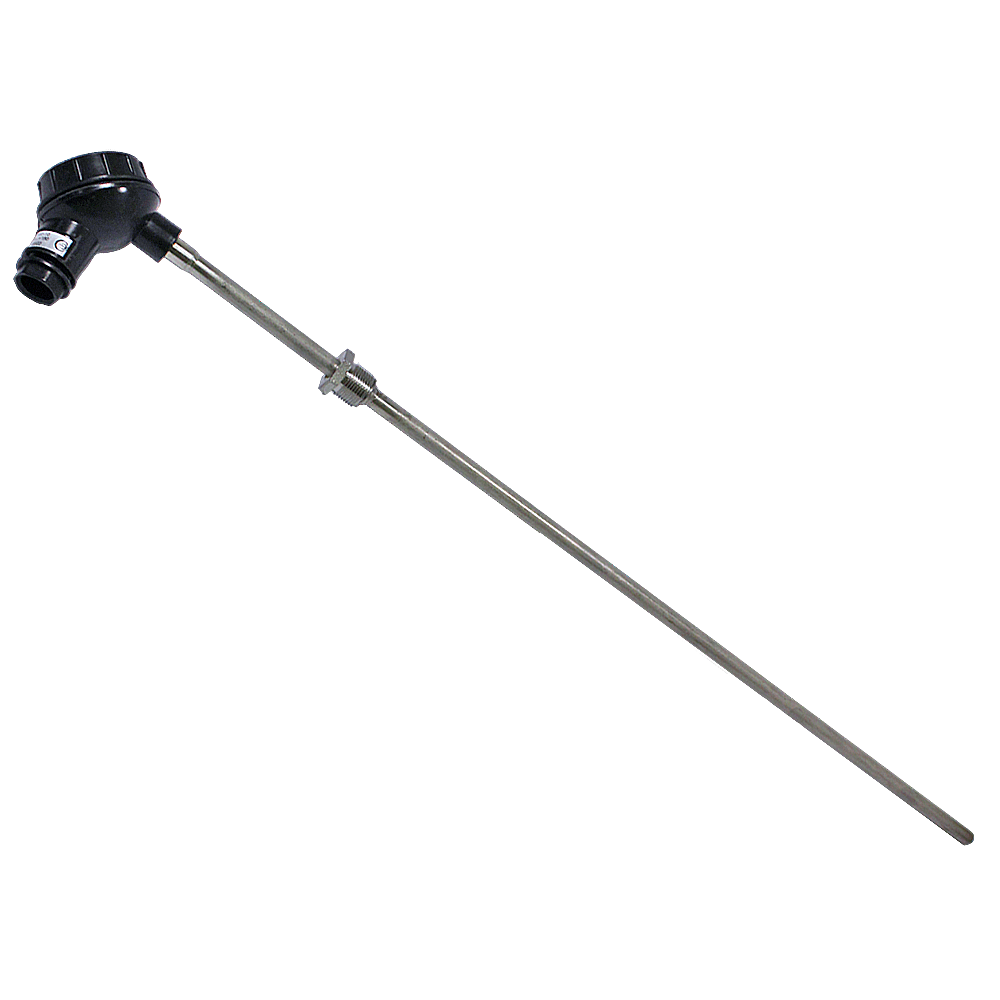

ТСМ-1107 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+150°C, -50...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ТСМ-1107 предназначены для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.

Особенности:

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 6,5 с; 20 с; 40 с
Диапазон условных давлений 0,4 МПа; 6,3 МПа; 10 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP55

Структура обозначения, пример заказа

ТСМ
1107
3
160
50М
В
2
(-50…+150)

Рабочий диапазон измеряемых температур, °С: -50 ...+150; -50 ...+180

Условное обозначение схемы соединения внутренних проводов: 2; 2/2; 3; 4 (см. Варианты исполнений)

Класс допуска: В, С

Номинальная статическая характеристика (НХС): 50М, 100М (см. Варианты исполнений)

Длина монтажной части l, мм: 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 (см. Варианты исполнений)

Номер рисунка: 1-20

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-1 ТСМ-1107-2



Рис. 1; 2

-50…+150

В

2, 3, 4, 2/2*

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений - 10 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-3



Рис. 3

-50…+150

В

2, 3, 4, 2/2*

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500,3150

-50…+180

С

Время термической реакции: 40 с (для d =10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 0,4 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-4

ТСМ-1107-5



Рис. 4; 5

-50…+150

В

2, 3, 4, 2/2*

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-6

ТСМ-1107-7



Рис. 6; 7

-50…+150

В

2, 3, 4

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+180

С

Время термической реакции: 6,5 с (d = 6 мм).

Диапазон условных давлений – 6,3 МПа.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-8



Рис. 8

-50…+150

В

2, 3, 4, 2/2*

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d =10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-9



Рис. 9

-50…+150

В

2, 3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+180

С

Время термической реакции: 6,5 с (d = 6 мм).

Диапазон условных давлений – 6,3 МПа.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-10



Рис. 10

-50…+150

В

2, 3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+180

С

Время термической реакции: 6,5 с (d = 6 мм).

Диапазон условных давлений – 0,4 МПа.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-11

ТСМ-1107-12



Рис. 11; 12

-50…+150

В

2, 3, 4, 2/2*

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-13



Рис. 13

-50…+150

В

2, 3, 4, 2/2*

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d =10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 0,4 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-14

ТСМ-1107-15



Рис. 14; 15

-50…+150

В

2, 3, 4, 2/2*

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-16

ТСМ-1107-17



Рис. 16; 17

-50…+150

В

2, 3, 4

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+180

С

Время термической реакции: 6,5 с (d = 6 мм).

Диапазон условных давлений – 6,3 МПа.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-18



Рис. 18

-50…+150

В

2, 3, 4, 2/2*

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50…+180

С

Время термической реакции: 40 с (для d = 10 мм); 20 с (для d = 8 мм).

Диапазон условных давлений – 10 МПа.

*Только для НСХ - 50М с диаметром монтажной части d = 10 мм.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-19



Рис. 19

-50…+150

В

2, 3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+180

С

Время термической реакции: 6,5 с (d = 6 мм).

Диапазон условных давлений – 6,3 МПа.



Исполнение

Рисунок

Диапазон
температур,
°С

Класс
допуска

Схема

l, мм

ТСМ-1107-20



Рис. 20

-50…+150

В

2, 3, 4

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50…+180

С

Время термической реакции: 6,5 с (d = 6 мм).

Диапазон условных давлений – 0,4 МПа.

Стандартный комплект поставки

  • ТСМ-1107 термопреобразователь сопротивления медный.
  • Паспорт.
