ТСМ-0503 термопреобразователи сопротивления

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 100М

Диапазон измеряемых температур: +5...+125°C, 0...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТСМ-0503 предназначены для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.

Особенности:

  • Данные термопреобразователи ТСМ совместно с измерителями (регуляторами) температуры, типа РТ2М, заменяют манометрические термометры, например типа ТКП-160.
  • ТСМ-0503 имеют три конструктивных исполнения:
    • 00 - с жестким креплением разъема.
    • 01 - с гибким креплением разъема.

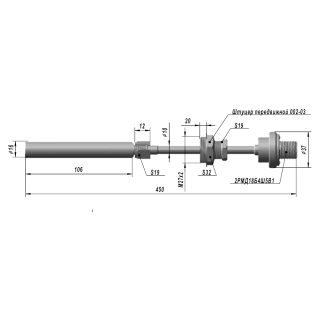

    • 02 - с передвижным штуцером.
  • Номинальное значение температурного коэффициента α=0,00428 °С-1(W100).

Медные термопреобразователи ТСМ-0503 изготавливаются по ТУ-4211-093-02566540-2011.

Технические характеристики

Класс допуска B, C
Показатель тепловой инерции 60 с
Диапазон условных давлений 0,4 МПа
Средняя наработка до отказа при номинальных температурах 70000 ч
Материал погружаемой части ЛС 59-1 (защитная арматура)
Устойчивость к вибрации N3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP54
Вес 0,580

Структура обозначения, пример заказа

ТСМ
0503
02

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Исполнение

Диапазон измеряемых температур, °С

Класс допуска

Рису­нок

l, мм

Масса, кг

ТСМ-0503-00

+5...+125

В


Рис.1

106

0,580

ТСМ-0503-01


Рис.2

106

ТСМ-0503-02

0...+180

С


Рис.3

110

Стандартный комплект поставки

  • ТСМ-0503 термопреобразователь сопротивления медный.
  • Паспорт.
