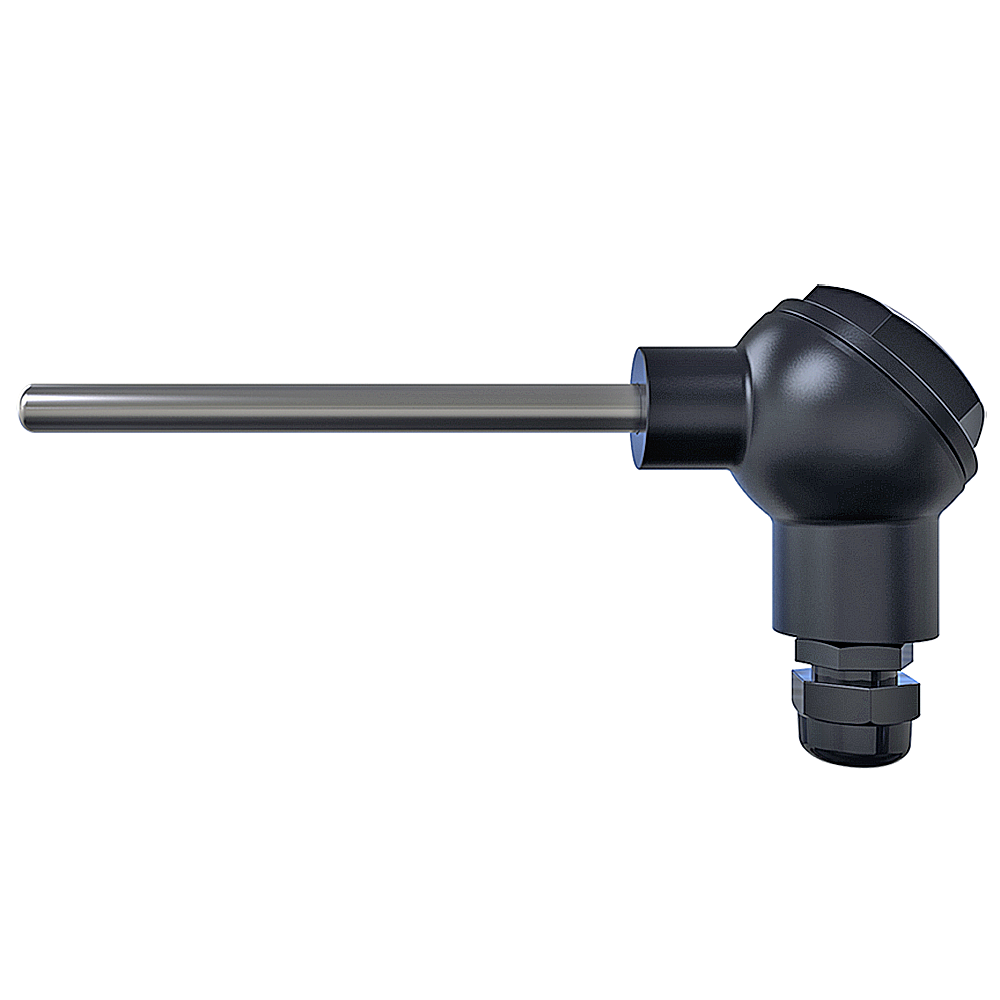

ДТС505-EXI термопреобразователи сопротивления медные взрывозащищенные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные медные термопреобразователи сопротивления ДТС505-EXI предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности. Датчик ДТС505-EXI преобразует изменение температуры в изменение электрического сопротивления постоянного тока.

Термопреобразователи сопротивления ДТС505-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Датчики ДТС505-EXI в зависимости от исполнения бывают в гладкой защитной арматуре, с фланцем или резьбовым штуцером.

Резьбовой штуцер датчика в стандартном исполнении имеет метрическую резьбу согласно ГОСТ 8724. Допускается изготовление датчиков с резьбовыми штуцерами с трубной цилиндрической резьбой согласно ГОСТ 6357 и с резьбовыми штуцерами с трубной конической резьбой согласно ГОСТ 6211.

Датчики относятся к неремонтируемым и невосстанавливаемым изделиям.

Выпускаются согласно ТУ 4211-023-46526536-2009.

Среда измерения: взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.



Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном и аварийном режимах работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Особые условия эксплуатации датчиков (знак Х в конце маркировки):

  • подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности;
  • установка, подключение, эксплуатация, техническое обслуживание и отключение датчика должно производиться в соответствии с технической документацией;
  • температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды (см. таблицу 1).



Таблица 1. Температурный класс в маркировке взрывозащиты

 Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

 Температура окружающей и   контролируемой среды, не более

+425°С

+275°С

+195°С

+130°С

+95°С

+80°С



Расшифровка маркировки взрывозащиты 0Ех ia IIC T1...Т6 Ga Х:

 — датчики относятся к категории особо взрывобезопасного оборудования;

Ех

 — знак соответствия стандартам взрывозащиты;

ia

 — вид взрывозащиты «искробезопасная цепь», уровень «ia» (наивысший);

IIC

 — группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород);

Т1…Т6

 — датчик может использоваться в температурных классах Т1…Т6;

Ga

 — уровень взрывозащиты «очень высокий», применены дополнительные средства взрывозащиты;

Х

 — особые условия эксплуатации датчиков.



Конструктивное исполнение коммутационной головки

Рабочие условия эксплуатации для коммутационных головок:

  • помещения с нерегулируемыми климатическими условиями и (или) навесы;
  • атмосферное давление — 84...106,7 кПа;
  • температура в диапазоне -60...+85°С и относительной влажностью не более 95% при +35°С и более низких температурах без конденсации влаги.

При изменении температуры выше +120°С рекомендуется использовать датчики с металлической головкой.

Варианты исполнений коммутационных головок приведены в таблице 2.



Технические характеристики

Класс допуска A, B, C
Предел допускаемого отклонения от НСХ Класс допуска А: ±(0,15+0,002⋅|t|)°C;
Класс допуска B: ±(0,30+0,005⋅|t|)°C;
Класс допуска C: ±(0,60+0,01⋅|t|)°C
Показатель тепловой инерции Не более 10…30 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 15000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Длина монтажной части 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Исполнение по степени защиты IP54, IP65

Структура обозначения, пример заказа

Х
ДТСХХ5
Х
-Х.
Х
Х.
Х.
Х.
EXI-Х

Температурный класс в маркировке взрывозащиты:
Т1 — не более +425°C;
Т2 — не более +275°C;
Т3 — не более +195°C;
Т4 — не более +130°C;
Т5 — не более +90°C;
Т6 — не более +80°C

Материал коммутационной головки:
<без обозначения> — пластмассовая (стандарт);
МГ — металлическая

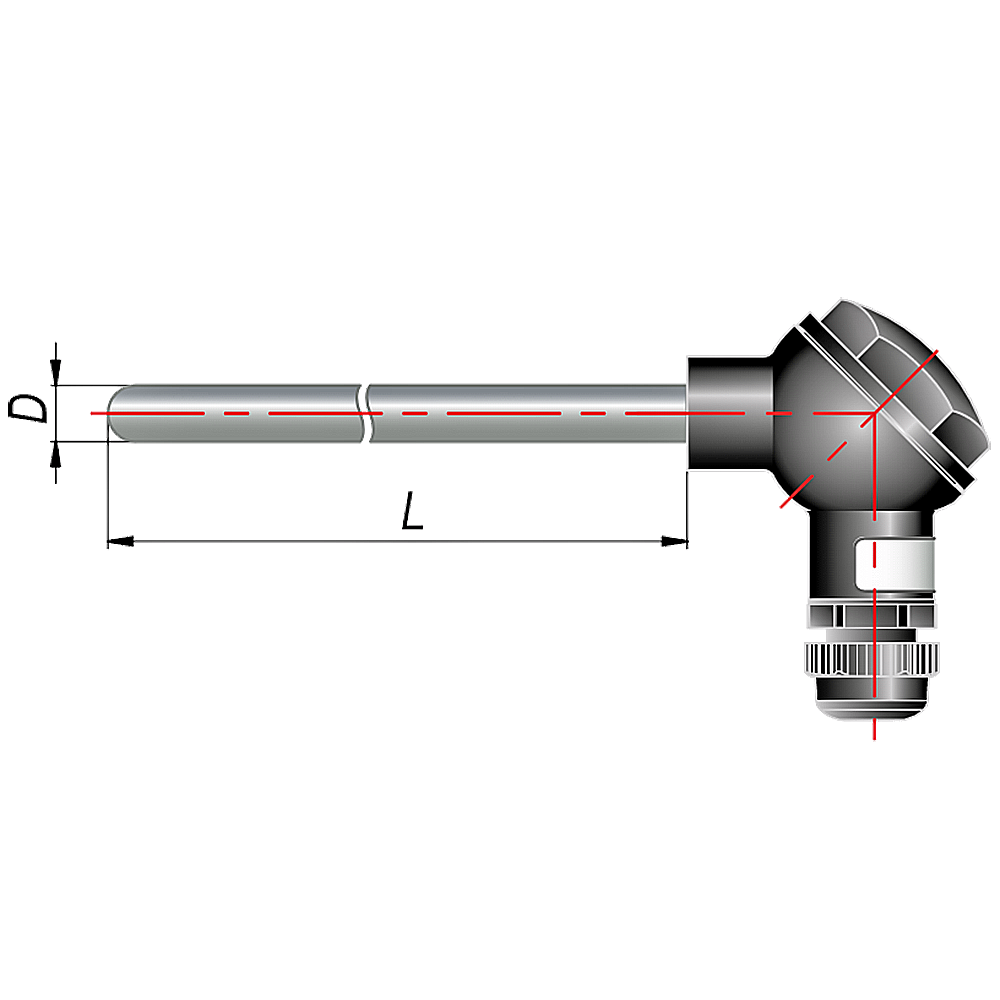

Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная

Класс допуска:
А, В (стандарт), С

Условное обозначение НСХ:
50М — 50М (стандарт);
100М — 100М

Конструктивное исполнение коммутационной головки:
<без обозначения> — стандартная головка;
Л — увеличенная коммутационная головка

Конструктивное исполнение датчика (модель):
505 — датчики с коммутационной головкой

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувстствительных элемента

Варианты исполнений

Таблица 2. Варианты исполнений коммутационных головок

Стандартное исполнение

Увеличенная

Пластмассовая

Металлическая

Пластмассовая

Металлическая

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

 Диаметр подключаемого кабеля до 8 мм

 Диаметр подключаемого кабеля до 8 мм

 Диаметр подключаемого кабеля до 8 мм

 Диаметр подключаемого кабеля до 10 мм



Стандартный комплект поставки

  • Датчик ДТС505-EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.



Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.405210.003 РЭ
