ДТС414 термопреобразователи сопротивления с кабельным выводом медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+150°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

ДТС414 термопреобразователи сопротивления с кабельным выводом медные предназначены для измерения температуры твердых, жидких и газообразных среды (неагрессивных к защитной арматуре и материалу чувствительного элемента датчика) до 150°С.

Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009: 50М и 100М (W100 = 1,428, α = 0,00428 °С-1). Сопротивление изоляции - не менее 100 МОм. Схема внутренних соединений проводников: 2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная. Исполнение сенсора относительно корпуса - изолированный. Длина кабельного вывода 0,2 м – стандарт; до 20 м – по заказу. Температура окружающего воздуха: -60…+85°C. Средний срок службы - не менее 10 лет.

Отличительные особенности: низкая цена датчиков, кабельный вывод обеспечивает удобство и быстроту монтажа, термопреобразователи ДТС414 имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 соответствует группе V2. Вероятность безотказной работы при соблюдении условий эксплуатации ДТС414 с медным ЧЭ от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Технические характеристики

Класс допуска B
Предел допускаемого отклонения от НСХ ±(0,30 + 0,005 *|t| )°C для класса B
Показатель тепловой инерции не более 10…30 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Диапазон условных давлений 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 35 000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Устойчивость к вибрации V2
Диаметр монтажной части 5 мм
Длина монтажной части 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм
Присоединение к процессу Без крепежных элементов
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

ДТС414
-100М
.B
2
.40
/0,2

Длина кабельного вывода /, м: 0.2, 0.3, 0.5, 0.6, 0.7, 0.8, 1, 1.2, 1.3, 1.5, 1.6, 1.7, 1.9, 2, 2.1, 2.4, 2.5, 2.8, 2.9, 3, 3.2, 3.5, 3.6, 4, 5, 6, 7, 8, 9, 10, 12, 13, 15, 16, 17, 20

Длина монтажной части (L), мм: 40, 50, 60, 80, 100, 120, 160

Схема внутренних соединений проводников: 2 - двухпроводная, 3 - трехпроводная (стандарт), 4 - четырехпроводная

Класс допуска: B (стандарт)

Номинальная статическая характеристика: 50М (стандарт), 100М

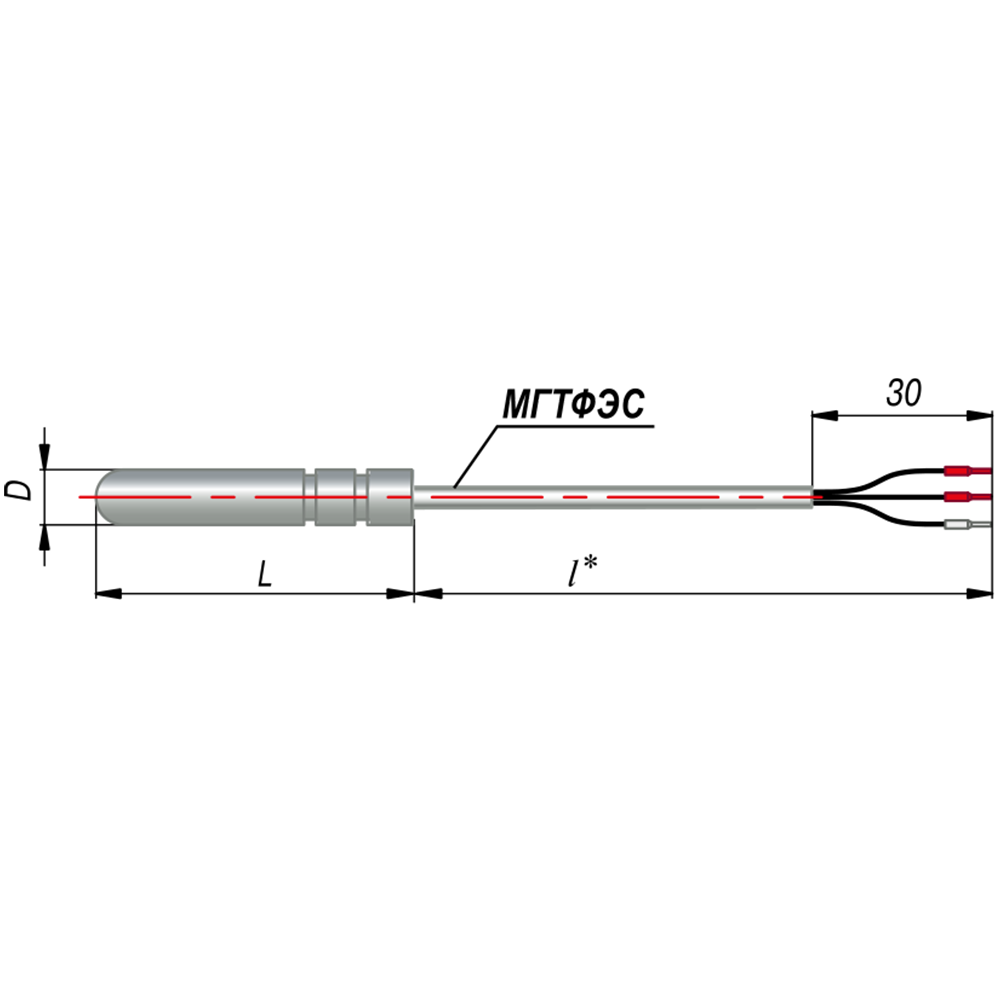

Конструктивное исполнение датчика (модель)

Стандартный комплект поставки

  • ДТС414 термопреобразователь сопротивления - 1 шт.
  • Паспорт и гарантийный талон - 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.405210.003 РЭ
