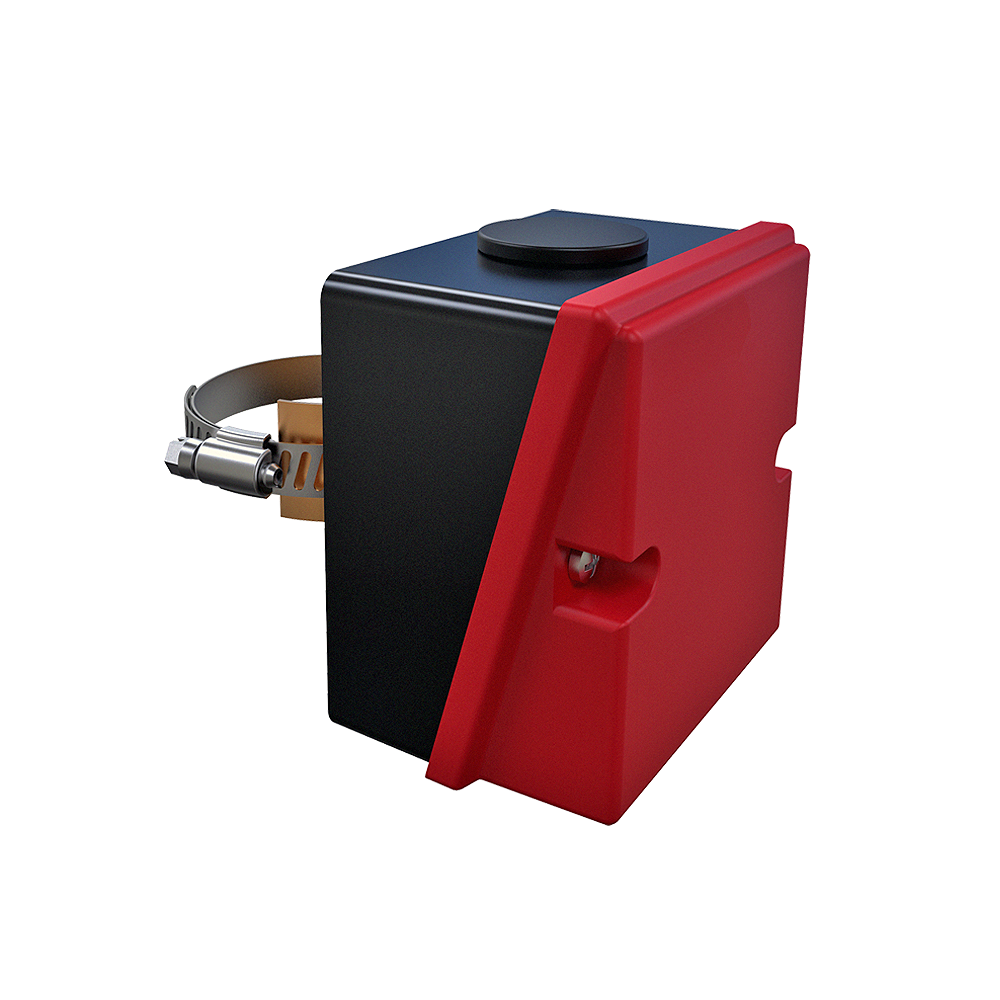

ДТС3225 датчики температуры для систем отопления, вентиляции и кондиционирования медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М

Диапазон измеряемых температур: -40…+85°С

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Описание

Термопреобразователи сопротивления ДТС3225 предназначены для непрерывного измерения температуры теплоносителя в системах вентиляции и кондиционирования. Датчики температуры ДТС3225 применяются для измерения температуры твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

В зависимости от конструктивного исполнения термометры ДТС3ххх применяются для измерения температуры:

  • Наружного воздуха.
  • Комнатного воздуха.
  • Теплоносителя в трубопроводе (в т.ч. калорифера).
  • Теплоносителя в канале воздуховода.

Области применения ОВЕН ДТС3ххх

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: вода, воздух

Отличительные особенности:

  • Имеют различные варианты исполнения для систем ОВК (HVAC) — полная взаимозаменяемость с распространенными зарубежными моделями датчиков.
  • Проходят контроль заводского ОТК.

*Линейка ДТС3ххх не имеет сертификата об утверждении средств измерения.

Технические характеристики

Класс допуска A, B, C
Предел допускаемого отклонения от НСХ ±(0,3+0,005|t|)°С
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Герметичность к измеряемой среде Герметичный
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Сталь 12Х1810Т
Материал корпуса Пластмасса
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ДТС3ХХХ
-Х.
Х
Х.

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная;
4 — четырехпроводная

Класс допуска:
В (стандарт); С

Номинальная статистическая характеристика (НСХ):
50М

Конструктивное исполнение датчика:
3225

Стандартный комплект поставки

  • Датчик ДТС3225 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ОВЕН ДТС3ХХХ термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.495210.004 РЭ



Чтобы правильно подобрать медные датчики температуры для систем отопления, вентиляции и кондиционирования ДТС3225узнать стоимость медных датчиков ДТС3225купить ДТС3225, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
