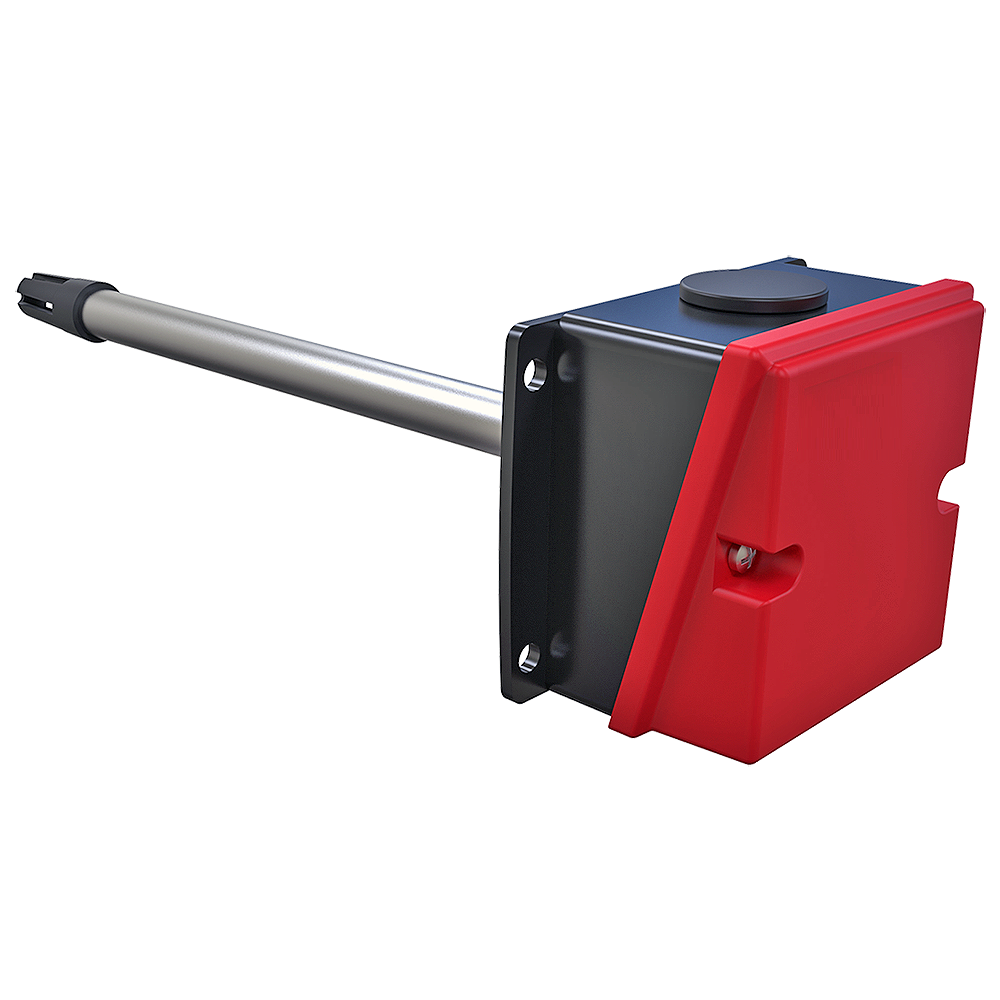

ДТС3015 датчики температуры для систем отопления, вентиляции и кондиционирования медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М

Диапазон измеряемых температур: -50...+120°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термопреобразователи сопротивления ДТС3015 предназначены для непрерывного измерения температуры теплоносителя в системах вентиляции и кондиционирования. Датчики температуры ДТС3015 применяются для измерения температуры твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

В зависимости от конструктивного исполнения термометры ДТС3ххх применяются для измерения температуры:

Наружного воздуха.
Комнатного воздуха.
Теплоносителя в трубопроводе (в т.ч. калорифера).
Теплоносителя в канале воздуховода.

Области применения ОВЕН ДТС3ххх

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: вода, воздух

Отличительные особенности:

Имеют различные варианты исполнения для систем ОВК (HVAC) — полная взаимозаменяемость с распространенными зарубежными моделями датчиков.
Проходят контроль заводского ОТК.

*Линейка ДТС3ххх не имеет сертификата об утверждении средств измерения.

Технические характеристики

Класс допуска	A, B, C
Предел допускаемого отклонения от НСХ	±(0,3+0,005\|t\|)°С
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Средняя наработка до отказа при номинальных температурах	35000 ч
Материал погружаемой части	Сталь 12Х1810Т
Материал корпуса	Пластмасса

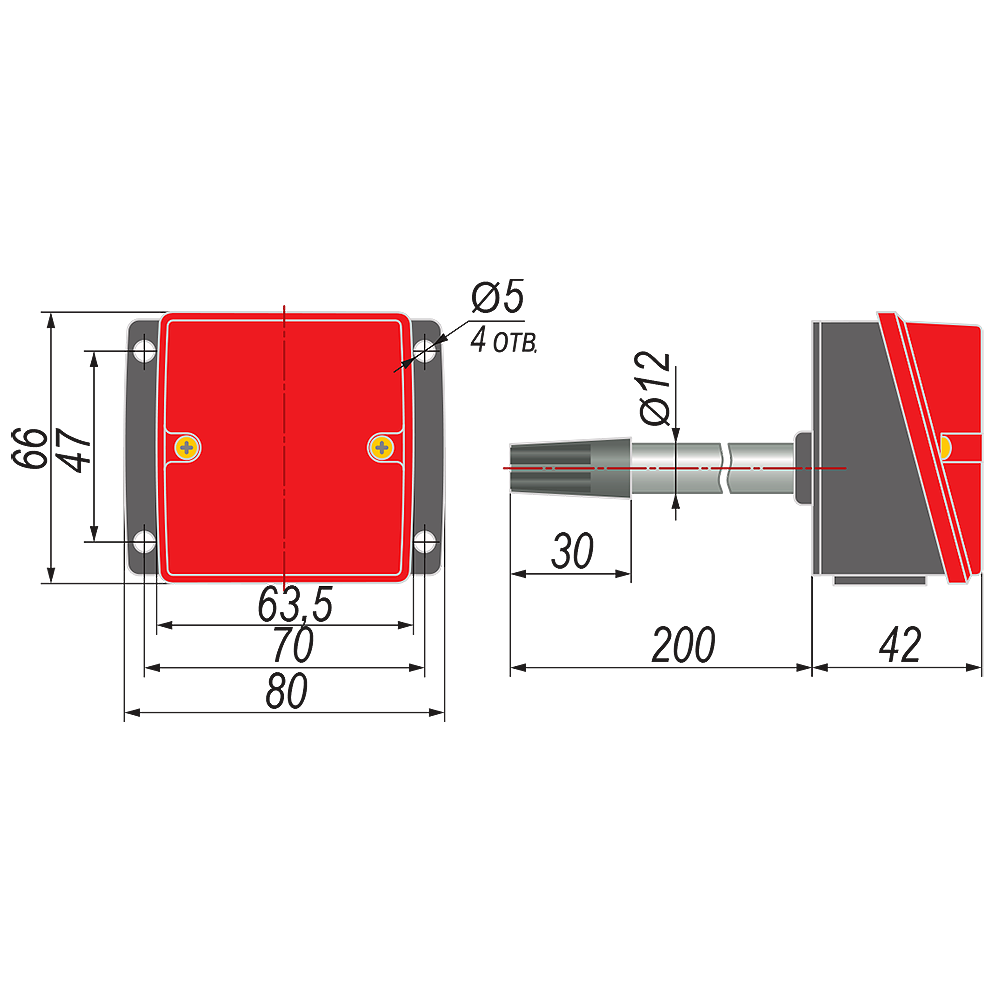

Длина монтажной части	200 мм

Структура обозначения, пример заказа

ДТС3ХХХ

-Х.

Х.

Длина монтажной части, мм:
200

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная;
4 — четырехпроводная

Класс допуска:
В (стандарт); С

Номинальная статистическая характеристика (НСХ):
50М

Конструктивное исполнение датчика:
3015

Стандартный комплект поставки

Датчик ДТС3015 — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.

Скачать документацию

ОВЕН ДТС3ХХХ термопреобразователь сопротивления. Руководство по эксплуатации. КУВФ.495210.004 РЭ

Чтобы правильно подобрать медные датчики температуры для систем отопления, вентиляции и кондиционирования ДТС3015, узнать стоимость медных датчиков ДТС3015, купить ДТС3015, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
