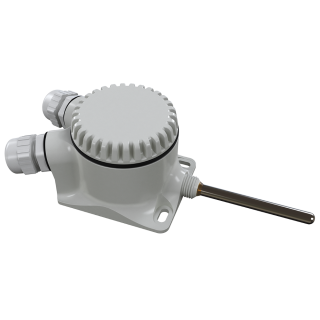

ДТС125Л термопреобразователи сопротивления для измерения температуры воздуха медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+100°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Медные термопреобразователи сопротивления ДТС125Л предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности. Датчик ДТС125Л преобразует изменение температуры в изменение электрического сопротивления постоянного тока.

Датчики ДТС125Л изготавливаются с кабельным выводом или с коммутационной головкой в различных конструктивных исполнениях, которые позволяют устанавливать их на трубе, стене, погружать в среду и т.д.

Во время эксплуатации датчика во взрывоопасных зонах следует использовать взрывозащищенное конструктивное исполнение (в обозначении добавляется EXI). Для подключения датчика к вторичным приборам следует использовать барьер искрозащиты.

Технические характеристики

Класс допуска	B, C
Предел допускаемого отклонения от НСХ	±(0,30+0,005х\|t\|)°C; ±(0,60+0,01х\|t\|)°C
Показатель тепловой инерции	10…30 с
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	35000 ч
Длина монтажной части	60 мм, 80 мм, 100 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP54, IP65

Структура обозначения, пример заказа

ДТС125Л-Х.

Х.

Длина монтажной части L, мм:
60 (стандарт), 80, 100

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная

Класс допуска: А, В (стандарт);С

Условное обозначение НСХ:
50М — 50М (стандарт);
100М — 100М;
50П — 50П;
100П — 100П;
РТ100 — Pt100 (стандарт);
РТ500 — Pt500;
РТ1000 — Pt1000

Варианты исполнений

Конструктивное

исполнение

НСХ

Класс допуска/ точности

Схема соединения

Диапазон измеряемых температур

Длина монтажной части

50М,

100М

В, С

2-проводная;

3-проводная;

4-проводная

-50...+100°С

60, 80, 100 мм

Стандартный комплект поставки

Датчик ДТС125Л — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации.
