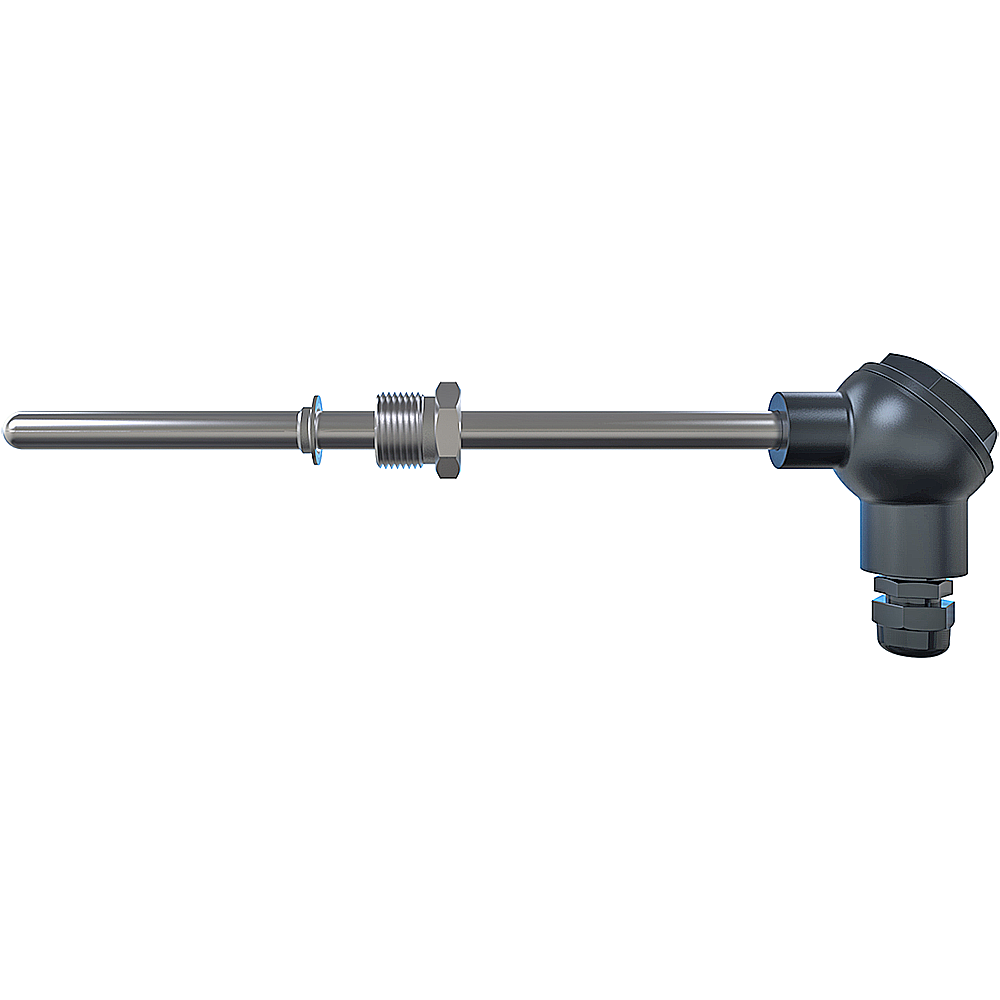

ДТС025 термопреобразователи сопротивления с коммутационной головкой медные

Скачать PDF

Тип датчика температуры: ТСМ

Номинальная статическая характеристика: 50М, 100М

Диапазон измеряемых температур: -50...+100°C, -50...+180°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Медные термопреобразователи сопротивления с коммутационной головкой ДТС025 предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в промышленности.

Датчик ДТС025 преобразует изменение температуры в изменение электрического сопротивления постоянного тока.

Датчики ДТС025 изготавливаются с кабельным выводом или с коммутационной головкой в различных конструктивных исполнениях, которые позволяют устанавливать их на трубе, стене, погружать в среду и т.д.

Во время эксплуатации датчика во взрывоопасных зонах следует использовать взрывозащищенное конструктивное исполнение (в обозначении добавляется EXI). Для подключения датчика к вторичным приборам следует использовать барьер искрозащиты.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Технические характеристики

Класс допуска	A, B, C
Предел допускаемого отклонения от НСХ	±(0,15+0,002⋅\|t\|)°C; ±(0,30+0,005⋅\|t\|)°C; ±(0,60+0,01⋅\|t\|)°C
Показатель тепловой инерции	10…30 с
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1…16 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах	35000 ч
Материал погружаемой части	Пластмассовая, металлическая
Материал корпуса	Сталь 12Х1810Т
Диаметр погружаемой части	5 мм; 6 мм; 8 мм; ≥10 мм
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Длина погружаемой части	50 мм, 55 мм, 60 мм, 65 мм, 75 мм, 80 мм
Присоединение к процессу	Гайка М20х1,5, Гайка М27х2
Исполнение по степени защиты	IP54, IP65

Структура обозначения, пример заказа

Х ДТС

ХХ5

-Х.

Х.

EXI

-Х

Температурный класс в маркировке взрывозащиты:
без обозначения — датчик общерпомышленного назначения;
Т1 — не более 425°C;
Т2 — не более 275°C;
Т3 — не более 195°C;
Т4 — не более 130°C;
Т5 — не бо

Взрывозащищенное исполнение:
без обозначения — датчик общепромышленного исполнения;
EXI — искробезопасная цепь

Материал коммутационной головки:
без обозначения — пластмассовая (стандарт);
МГ — металлическая

Длина монтажной части L, мм

Схема внутренних соединений проводников:
2 — двухпроводная;
3 — трехпроводная (стандарт);
4 — четырехпроводная

Класс допуска:
А, В (стандарт), С

Условное обозначение НСХ:
50М — 50М (стандарт);
100М — 100М

Конструктивное исполнение коммутационной головки:
без обозначения — стандартное исполнение;
Л — увеличенная коммутационная головка

Конструктивное исполнение (модель):
ХХ5 — датчик с коммутационной головкой

Количество чувствительных элементов:
без обозначения — один ЧЭ (стандарт);
2 — два ЧЭ

Варианты исполнений

Конструктивное исполнение	Модель	Параметры	Материал	*Длина монтажной части L, мм**

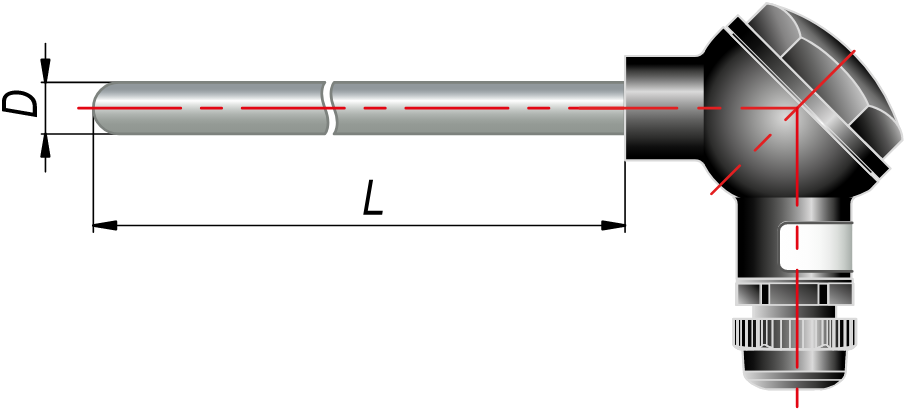

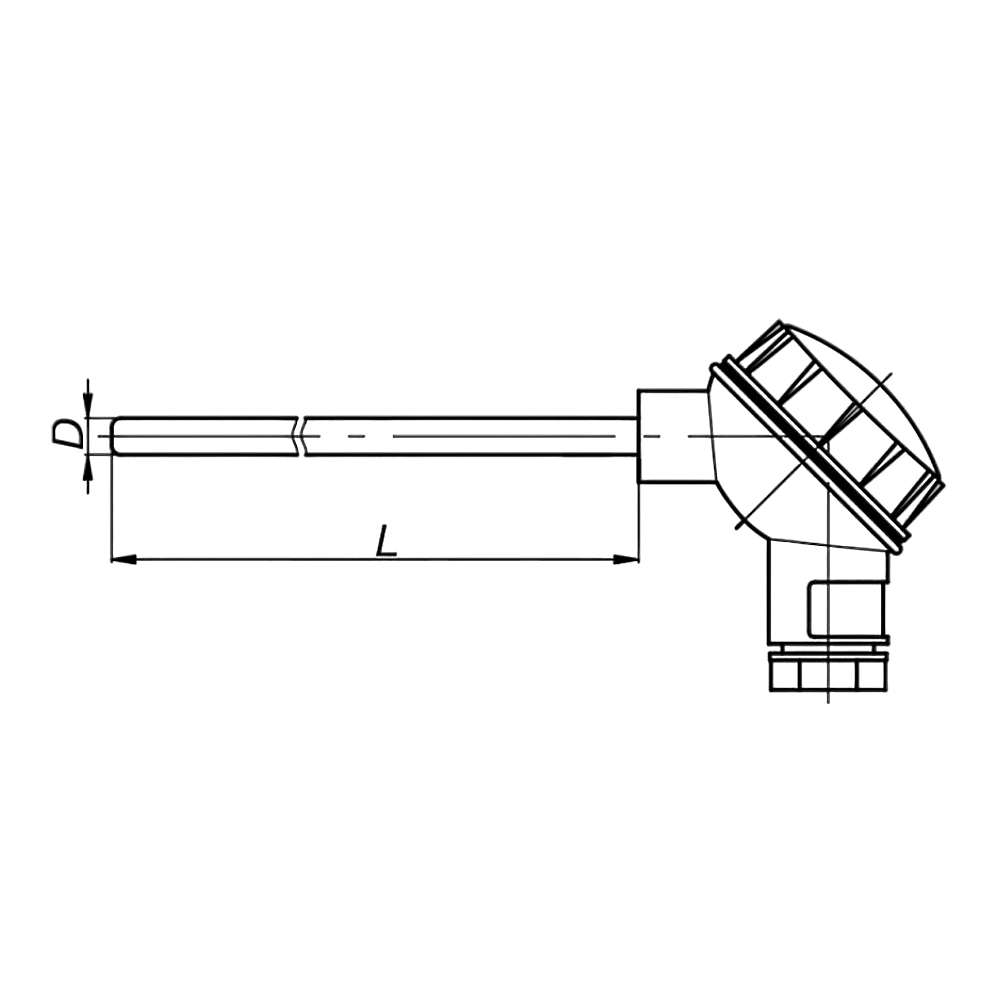

	025	D=10 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

*Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

**По специальному заказу возможно изготовление датчика с другой резьбой.

Стандартный комплект поставки

Датчик — 1 шт.
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации* — 1 экз.

Скачать документацию

ДТС термопреобразователь сопротивления. Руководство по эксплуатации.
