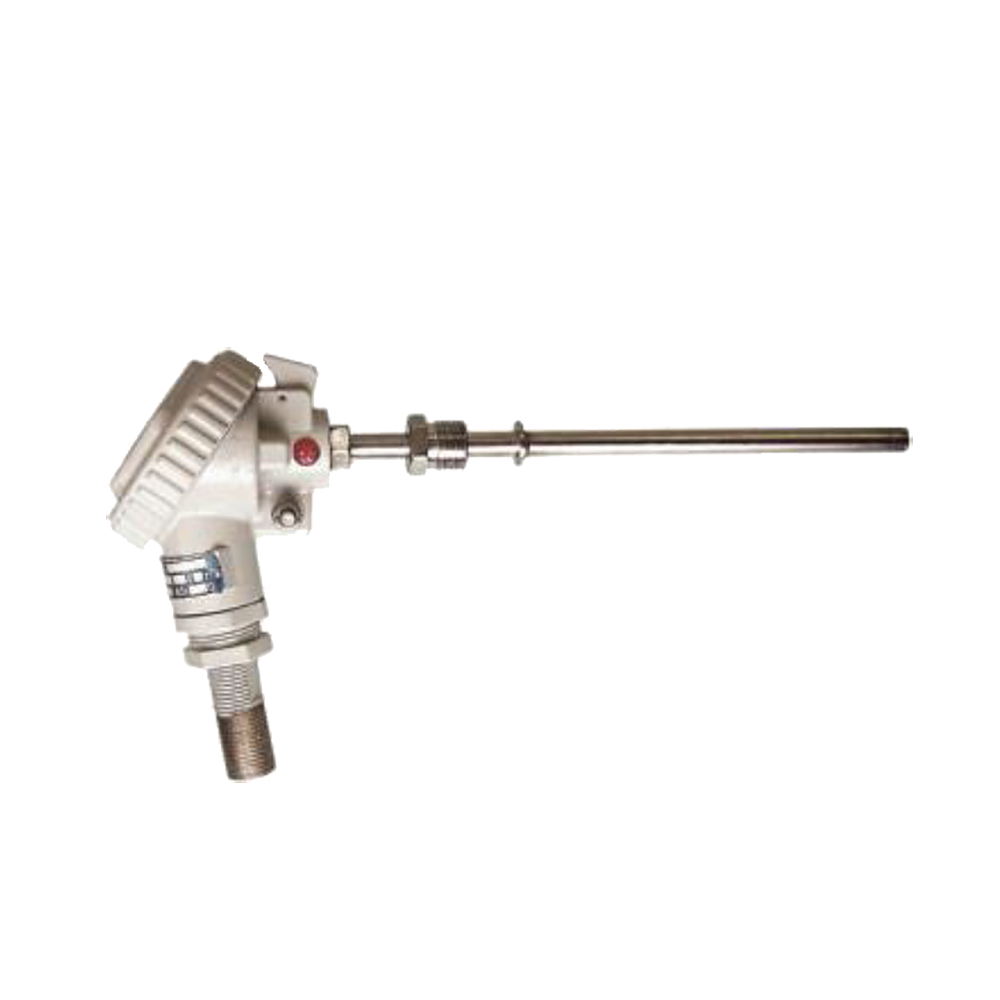

ТХК-002.80-Exd … ТХК-002.99-Exd преобразователи термоэлектрические погружаемые взрывозащищенные

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C, -40...+800°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи термоэлектрические погружаемые взрывозащищенные ТХК-002.80-Exd … ТХК-002.99-Exd предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус) преобразователей, а также поверхностей твердых тел, в том числе во взрывоопасных зонах.

ТХК-002.80-Exd … ТХК-002.99-Exd состоят из чувствительного элемента (далее по тексту – ЧЭ), защитной арматуры (защитного корпуса), клеммной головки или кабельного вывода.

Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур 600°C); 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур 800°C и для измерения температуры газообразных сред, содержащих сероводород H2S); жаропрочные стали: 10Х23Н18, 15Х25Т (для преобразователей с верхним пределом диапазона измеряемых температур 1000°C).

Защитные арматуры (защитные корпуса) ТХК-002.80-Exd … ТХК-002.99-Exd на основе кабеля КТМС ∅3 и ∅4,5 мм имеют повышенную гибкость (возможный диаметр изгиба не менее 5 диаметров кабеля).

Защитные корпуса (защитные арматуры) погружаемых и погружаемых кабельных преобразователей рассчитаны на воздействие условного гидростатического давления Ру = 16 МПа.

Материал клеммных головок: металлических (типов «М», «М» (тип «DANA»), «Г1», «Г6/1», «Г8») — литьевой алюминиевый сплав; неметаллических: типа «П» — стеклонаполненный полиамид.

В защитную арматуру (защитный корпус) устанавливают ЧЭ на основе одно- или двухканального термопарного кабеля КТМС ∅1,5, ∅2, ∅3, ∅4,5 мм с НСХ преобразования или ХK(L) по ГОСТ Р 8.585.

Рабочий спай ЧЭ может быть электрически соединен с защитной арматурой (защитным корпусом) преобразователей термоэлектрических (неизолированный рабочий спай) или электрически не связан с ней (изолированный рабочий спай).

Все ТХК-002.80-Exd … ТХК-002.99-Exd изготавливают в виброустойчивом исполнении по группе F3 ГОСТ Р 52931. Высокая виброустойчивость обусловлена использованием для изготовления их ЧЭ термопарного кабеля КТМС, а также использованием в металлических головках усиленных керамических клеммных колодок.

Технические характеристики

Количество рабочих спаев 1, 2
Диапазон условных давлений 16 МПа
Средняя наработка до отказа при номинальных температурах 50 000 ч
Материал погружаемой части Нержавеющие стали: 12Х18Н10Т, 10Х17Н13М2Т; жаропрочные стали: 10Х23Н18, 15Х25Т
Материал корпуса Литьевой алюминиевый сплав; стеклонаполненный полиамид
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Без крепежных элементов, Фланец, Штуцер неподвижный M20×1,5, Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54, IP67, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Стандартный комплект поставки

  • ПТ по заказу.
  • КМЧ с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • РЭ (с первой партией ПТ, далее — по заказу).

Скачать документацию

ТХК-002.80-Exd … ТХК-002.99-Exd преобразователи термоэлектрические погружаемые взрывозащищенные. Подробное описание.

ТХК-002.80-Exd … ТХК-002.99-Exd форма записи при заказе.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
