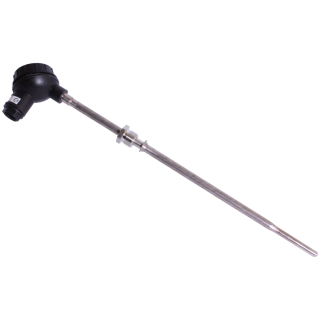

ТХА-9312 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+400°C, -40...+600°C, -40...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи ТХА-9312 предназначены для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру; твердых тел (металла); газа МЭА раствора установок получения серы, доочистки газа от H2S.

Датчики температуры ТХА-9312 изготавливаются по ТУ-4211-088-02566540-2010.

Средняя наработка до отказа - 50000 часов.

Диапазон измеряемых температур при арматуре из стали по ГОСТ 5632:

  • 12Х18H10T: -40...+600°C.
  • 08Х20Н14С2: -40...+900°C.
  • 10Х17Н13М2Т и при длине монтажной части 10, 20, 40 мм: -40...+400°C.

Технические характеристики

Класс допуска 1, 2
Показатель тепловой инерции 8 с, 20 с, 40 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Диапазон условных давлений 0,4 МПа; 6,3 МПа
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал погружаемой части Сталь 12Х18Н10T, 08Х20Н14С2 (защитная арматура)
Устойчивость к вибрации L3, N3
Присоединение к процессу Штуцер подвижный M20×1,5
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP20

Структура обозначения, пример заказа

ТХА
9312
045-02
У2

Вид климатического исполнения: У2, Т2

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

l, мм

Материал защитной арматуры

Диапазон измеряемых температур,°С

Рисунок

Схема

Класс допуска - 1

Класс допуска - 2

Исполнение рабочего спая – ИЗОЛИРОВАН. Показатель тепловой инерции, с - не более 40

ТХА-9312.045-02

ТХА-9312.046-01

320

Сталь 12Х18Н10Т или 08Х18Н10Т

-40...+600

Рис.1



ТХА-9312.045-12

ТХА-9312.046-07

500

ТХА-9312.045-22

ТХА-9312.046-13

800

ТХА-9312.045-32

ТХА-9312.046-19

1000

ТХА-9312.045-42

ТХА-9312.046-25

1250

ТХА-9312.045-52

ТХА-9312.046-31

1600

ТХА-9312.045-62

ТХА-9312.046-37

2000

ТХА-9312.045-04

ТХА-9312.046­02

320

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.045-14

­ ТХА-9312.046-08

500

ТХА-9312.045-24

ТХА-9312.046-14

800

ТХА-9312.045-34

ТХА-9312.046-20

1000

ТХА-9312.045-44

ТХА-9312.046-26

1250

ТХА-9312.045-54

ТХА-9312.046-32

1600

ТХА-9312.045-64

ТХА-9312.046-38

2000

ТХА-9312.045-07

ТХА-9312.046-­04

320

Сталь 12Х18Н10Т или 08Х18Н10Т

-40...+600

ТХА-9312.045-17

ТХА-9312.046-10

500

ТХА-9312.045-27

ТХА-9312.046-16

800

ТХА-9312.045-37

ТХА-9312.046-22

1000

ТХА-9312.045-47

ТХА-9312.046-28

1250

ТХА-9312.045-57

ТХА-9312.046-34

1600

ТХА-9312.045-67

ТХА-9312.046-40

2000

ТХА-9312.045-09

ТХА-9312.046-­05

320

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.045-19

ТХА-9312.046-11

500

ТХА-9312.045-29

ТХА-9312.046-17

800

ТХА-9312.045-39

ТХА-9312.046-23

1000

ТХА-9312.045-49

ТХА-9312.046-29

1250

ТХА-9312.045-59

ТХА-9312.046-35

1600

ТХА-9312.045-69

ТХА-9312.046-41

2000

Исполнение рабочего спая – ИЗОЛИРОВАН.

Показатель тепловой инерции с защитной гильзой, с - не более 120.

Показатель тепловой инерции без защитной гильзой, с - не более 40

ТХА-9312.047-02

ТХА-9312.048-01

120

Сталь 12Х18Н10Т

-40...+600

Рис.2

Сх.2

ТХА-9312.047-12

­ ТХА-9312.048-07

160

ТХА-9312.047-22

ТХА-9312.048-13

200

ТХА-9312.047-32

ТХА-9312.048-19

250

ТХА-9312.047-42

ТХА-9312.048-25

320

ТХА-9312.047-52

ТХА-9312.048-31

400

ТХА-9312.047-62

ТХА-9312.048-37

500

ТХА-9312.047-72

ТХА-9312.048-43

630

ТХА-9312.047-82

ТХА-9312.048-49

800

ТХА-9312.047-92

ТХА-9312.048-55

1000

ТХА-9312.047-04

ТХА-9312.048-02

120

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.047-14

ТХА-9312.048-­08

160

ТХА-9312.047-24

ТХА-9312.048-14

200

ТХА-9312.047-34

ТХА-9312.048-20

250

ТХА-9312.047-44

ТХА-9312.048-26

320

ТХА-9312.047-54

ТХА-9312.048-32

400

ТХА-9312.047-64

ТХА-9312.048-38

500

ТХА-9312.047-74

ТХА-9312.048-44

630

ТХА-9312.047-84

ТХА-9312.048-50

800

ТХА-9312.047-94

ТХА-9312.048-56

1000

ТХА-9312.047-07

­ ТХА-9312.048-04

120

Сталь 12Х18Н10Т

-40...+600

Сх.4

ТХА-9312.047-17

ТХА-9312.048-10

160

ТХА-9312.047-27

ТХА-9312.048-16

200

ТХА-9312.047-37

ТХА-9312.048-22

250

ТХА-9312.047-47

ТХА-9312.048-28

320

ТХА-9312.047-57

ТХА-9312.048-34

400

ТХА-9312.047-67

ТХА-9312.048-40

500

ТХА-9312.047-77

ТХА-9312.048-46

630

ТХА-9312.047-87

ТХА-9312.048-52

800

ТХА-9312.047-97

ТХА-9312.048-58

1000

ТХА-9312.047-09

ТХА-9312.048-05

120

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.047-19

ТХА-9312.048-11

160

ТХА-9312.047-29

ТХА-9312.048-17

200

ТХА-9312.047-39

ТХА-9312.048-23

250

ТХА-9312.047-49

ТХА-9312.048-29

320

ТХА-9312.047-59

ТХА-9312.048-35

400

ТХА-9312.047-69

ТХА-9312.048-41

500

ТХА-9312.047-79

ТХА-9312.048-47

630

ТХА-9312.047-89

ТХА-9312.048-53

800

ТХА-9312.047-99

ТХА-9312.048-59

1000

ТХА-9312.049-02

ТХА-9312.049-31

1250

Сталь 12Х18Н10Т

-40...+600

Сх.2

ТХА-9312.049-12

ТХА-9312.049-37

1600

ТХА-9312.049-22

ТХА-9312.049-43

2000

ТХА-9312.049-04

ТХА-9312.049-32

1250

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.049-14

ТХА-9312.049-38

1600

ТХА-9312.049-24

ТХА-9312.049-44

2000

ТХА-9312.049-07

ТХА-9312.049-34

1250

Сталь 12Х18Н10Т

-40...+600

Сх.4

ТХА-9312.049-17

ТХА-9312.049-40

1600

ТХА-9312.049-27

ТХА-9312.049-46

2000

ТХА-9312.049-09

ТХА-9312.049-35

1250

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.049-19

ТХА-9312.049-41

1600

ТХА-9312.049-29

ТХА-9312.049-47

2000

ТХА-9312.049-48

ТХА-9312.049-61

120

Сталь 10Х17Н13М2Т

-40...+400

ТХА-9312.049-49

ТХА-9312.049-62

160

ТХА-9312.049-50

ТХА-9312.049-63

200

ТХА-9312.049-51

ТХА-9312.049-64

250

ТХА-9312.049-52

ТХА-9312.049-65

320

ТХА-9312.049-53

ТХА-9312.049-66

400

ТХА-9312.049-54

ТХА-9312.049-67

500

ТХА-9312.049-55

ТХА-9312.049-68

630

ТХА-9312.049-56

ТХА-9312.049-69

800

ТХА-9312.049-57

ТХА-9312.049-70

1000

ТХА-9312.049-58

ТХА-9312.049-71

1250

ТХА-9312.049-59

ТХА-9312.049-72

1600

ТХА-9312.049-60

ТХА-9312.049-73

2000

Исполнение рабочего спая – ИЗОЛИРОВАН.

Показатель тепловой инерции с защитной гильзой, с - не более 60.

Показатель тепловой инерции без защитной гильзой, с - не более 20

ТХА-9312.050-02

ТХА-9312.051-01

120

Сталь 12Х18Н10Т

-40...+600

Рис.3

Сх. 2

ТХА-9312.050-12

­ ТХА-9312.051-07

160

ТХА-9312.050-22

ТХА-9312.051-13

200

ТХА-9312.050-32

ТХА-9312.051-19

250

ТХА-9312.050-42

ТХА-9312.051-25

320

ТХА-9312.050-52

ТХА-9312.051-31

400

ТХА-9312.050-62

ТХА-9312.051-37

500

ТХА-9312.050-72

ТХА-9312.051-43

630

ТХА-9312.050-82

ТХА-9312.051-49

800

ТХА-9312.050-92

ТХА-9312.051-55

1000

ТХА-9312.050-04

ТХА-9312.051-02

120

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.050-14

ТХА-9312.051-­08

160

ТХА-9312.050-24

ТХА-9312.051-14

200

ТХА-9312.050-34

ТХА-9312.051-20

250

ТХА-9312.050-44

ТХА-9312.051-26

320

ТХА-9312.050-54

ТХА-9312.051-32

400

ТХА-9312.050-64

ТХА-9312.051-38

500

ТХА-9312.050-74

ТХА-9312.051-44

630

ТХА-9312.050-84

ТХА-9312.051-50

800

ТХА-9312.050-94

ТХА-9312.051-56

1000

ТХА-9312.050-7

­ ТХА-9312.051-04

120

Сталь 12Х18Н10Т

-40...+600

Сх. 4

ТХА-9312.050-17

ТХА-9312.051-10

160

ТХА-9312.050-27

ТХА-9312.051-16

200

ТХА-9312.050-37

ТХА-9312.051-22

250

ТХА-9312.050-47

ТХА-9312.051-28

320

ТХА-9312.050-57

ТХА-9312.051-34

400

ТХА-9312.050-67

ТХА-9312.051-40

500

ТХА-9312.050-77

ТХА-9312.051-46

630

ТХА-9312.050-87

ТХА-9312.051-52

800

ТХА-9312.050-97

ТХА-9312.051-58

1000

ТХА-9312.050-09

ТХА-9312.051-05

120

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.050-19

ТХА-9312.051-11

160

ТХА-9312.050-29

ТХА-9312.051-17

200

ТХА-9312.050-39

ТХА-9312.051-23

250

ТХА-9312.050-49

ТХА-9312.051-29

320

ТХА-9312.050-59

ТХА-9312.051-35

400

ТХА-9312.050-69

ТХА-9312.051-41

500

ТХА-9312.050-79

ТХА-9312.051-47

630

ТХА-9312.050-89

ТХА-9312.051-53

800

ТХА-9312.050-99

ТХА-9312.051-59

1000

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН

Показатель тепловой инерции с защитной гильзой, с - не более 40

Показатель тепловой инерции без защитной гильзой, с - не более 8

ТХА-9312.052-02

ТХА-9312.053-01

120

Сталь 12Х18Н10Т

-40...+600

Рис.3

Сх. 2

ТХА-9312.052-12

­ ТХА-9312.053-07

160

ТХА-9312.052-22

ТХА-9312.053-13

200

ТХА-9312.052-32

ТХА-9312.053-19

250

ТХА-9312.052-42

ТХА-9312.053-25

320

ТХА-9312.052-52

ТХА-9312.053-31

400

ТХА-9312.052-62

ТХА-9312.053-37

500

ТХА-9312.052-72

ТХА-9312.053-43

630

ТХА-9312.052-82

ТХА-9312.053-49

800

ТХА-9312.052-92

ТХА-9312.053-55

1000

ТХА-9312.052-04

­ ТХА-9312.053-02

120

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.052-14

­ ТХА-9312.053-08

160

ТХА-9312.052-24

ТХА-9312.053-14

200

ТХА-9312.052-34

ТХА-9312.053-20

250

ТХА-9312.052-44

ТХА-9312.053-26

320

ТХА-9312.052-54

ТХА-9312.053-32

400

ТХА-9312.052-64

ТХА-9312.053-38

500

ТХА-9312.052-74

ТХА-9312.053-44

630

ТХА-9312.052-84

ТХА-9312.053-50

800

ТХА-9312.052-94

ТХА-9312.053-56

1000

ТХА-9312.052-07

­ ТХА-9312.053-04

120

Сталь 12Х18Н10Т

-40...+600

Сх. 4

ТХА-9312.052-17

ТХА-9312.053-10

160

ТХА-9312.052-27

ТХА-9312.053-16

200

ТХА-9312.052-37

ТХА-9312.053-22

250

ТХА-9312.052-47

ТХА-9312.053-28

320

ТХА-9312.052-57

ТХА-9312.053-34

400

ТХА-9312.052-67

ТХА-9312.053-40

500

ТХА-9312.052-77

ТХА-9312.053-46

630

ТХА-9312.052-87

ТХА-9312.053-52

800

ТХА-9312.052-97

ТХА-9312.053-58

1000

ТХА-9312.052-09

ТХА-9312.053-­05

120

Сталь 08Х20Н14С2

-40...+900

ТХА-9312.052-19

ТХА-9312.053-11

160

ТХА-9312.052-29

ТХА-9312.053-17

200

ТХА-9312.052-39

ТХА-9312.053-23

250

ТХА-9312.052-49

ТХА-9312.053-29

320

ТХА-9312.052-59

ТХА-9312.053-35

400

ТХА-9312.052-69

ТХА-9312.053-41

500

ТХА-9312.052-79

ТХА-9312.053-47

630

ТХА-9312.052-89

ТХА-9312.053-53

800

ТХА-9312.052-99

ТХА-9312.053-59

1000



Конструктивное исполнение

l, мм

l1, мм

d, мм

Диапазон измеряемых температур,°С

Рисунок

Схема

Класс допуска - 1

Класс допуска - 1

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН. Показатель тепловой инерции, с - не более 40.

Материал защитной арматуры - Сталь 12Х18Н10Т

ТХА-9312.054-39

ТХА-9312.054-73

10

100

14

-40...+400

Рис.4

Сх. 2

ТХА-9312.054-40

ТХА-9312.054-74

20

80

18

ТХА-9312.054-41

ТХА-9312.054-75

40

120

-40...+600

ТХА-9312.054-42

ТХА-9312.054-76

80

80

ТХА-9312.054-43

ТХА-9312.054-77

80

160

ТХА-9312.054-44

ТХА-9312.054-78

100

160

ТХА-9312.054-45

ТХА-9312.054-79

160

100

ТХА-9312.054-46

ТХА-9312.054-80

200

200

ТХА-9312.054-47

ТХА-9312.054-81

250

160

ТХА-9312.054-48

ТХА-9312.054-82

320

80

ТХА-9312.054-49

ТХА-9312.054-83

320

320

ТХА-9312.054-50

ТХА-9312.054-84

400

250

ТХА-9312.054-51

ТХА-9312.054-85

500

120

ТХА-9312.054-52

ТХА-9312.054-86

630

170

ТХА-9312.054-53

ТХА-9312.054-87

800

200

ТХА-9312.055-03

ТХА-9312.055-09

1000

200

18

ТХА-9312.055-04

ТХА-9312.055-10

1250

ТХА-9312.055-05

ТХА-9312.055-11

1600

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН.

Показатель тепловой инерции, с - не более 8.

Материал защитной арматуры - Сталь 12Х18Н10Т (алюминиевая головка). Штуцер подвижный

-

ТХА-9312.070-00

10

100

14

-40...+400

Рис.5

Сх. 4

ТХА-9312.070-01

20

80

18

ТХА-9312.070-02

40

120

-40...+600

ТХА-9312.070-03

80

80

ТХА-9312.070-04

80

160

ТХА-9312.070-05

100

160

ТХА-9312.070-06

160

100

ТХА-9312.070-07

200

200

ТХА-9312.070-08

250

160

ТХА-9312.070-09

320

80

ТХА-9312.070-10

320

320

ТХА-9312.070-11

400

250

ТХА-9312.070-12

500

120

ТХА-9312.070-13

630

170

ТХА-9312.070-14

800

200

ТХА-9312.070-15

1000

ТХА-9312.070-16

1250

ТХА-9312.070-17

1600



Габаритные чертежи и схемы соединения

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Сх.2

Сх.4

Стандартный комплект поставки

  • ТХА-9312 преобразователь термоэлектрический.
  • Паспорт.

© ТД Эталон - датчики температуры, 2024

WebCanape - быстрое создание сайтов и продвижение

Яндекс.Метрика
Вы выделили текст на сайте td-etalon.com
