ТХА-9311 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+350°C, -40...+400°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Хромель-алюмелевые термопары ТХА-9311 предназначены для измерения температуры корпусов и головок червячных прессов (переработки пластических масс и резиновых смесей) и твердых тел.

Датчики температуры ТХА-9311 изготавливаются по ТУ-4211-088-02566540-2010.

Средняя наработка до отказа для 300°C - 50000 часов.

Материал электродов: проволока ДКРХМ диаметром 3,2 мм; сплав НХ9,5; сплав НМцАК 2-2-1-2.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 8 с, 10 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал погружаемой части Сталь 12Х18Н10T (защитная арматура)
Устойчивость к вибрации N3
Диаметр погружаемой части 6 мм
Длина погружаемой части 10 мм, 30 мм, 32 мм, 60 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Присоединение к процессу Штуцер неподвижный M20×1,5, Штуцер подвижный M16×1,5
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP20
Вес 0,170...0,297 кг

Структура обозначения, пример заказа

ТХА
9311
10
У2

Вид климатического исполнения: У2, Т2

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

Рисунок

I, мм

Масса, кг

Диапазон
измеряемых температур, °С

Рабочий спай
не изолирован,
тепловая инерция 8 с

Рабочий спай изолирован,
тепловая инерция 10 с

ТХА-9311-00

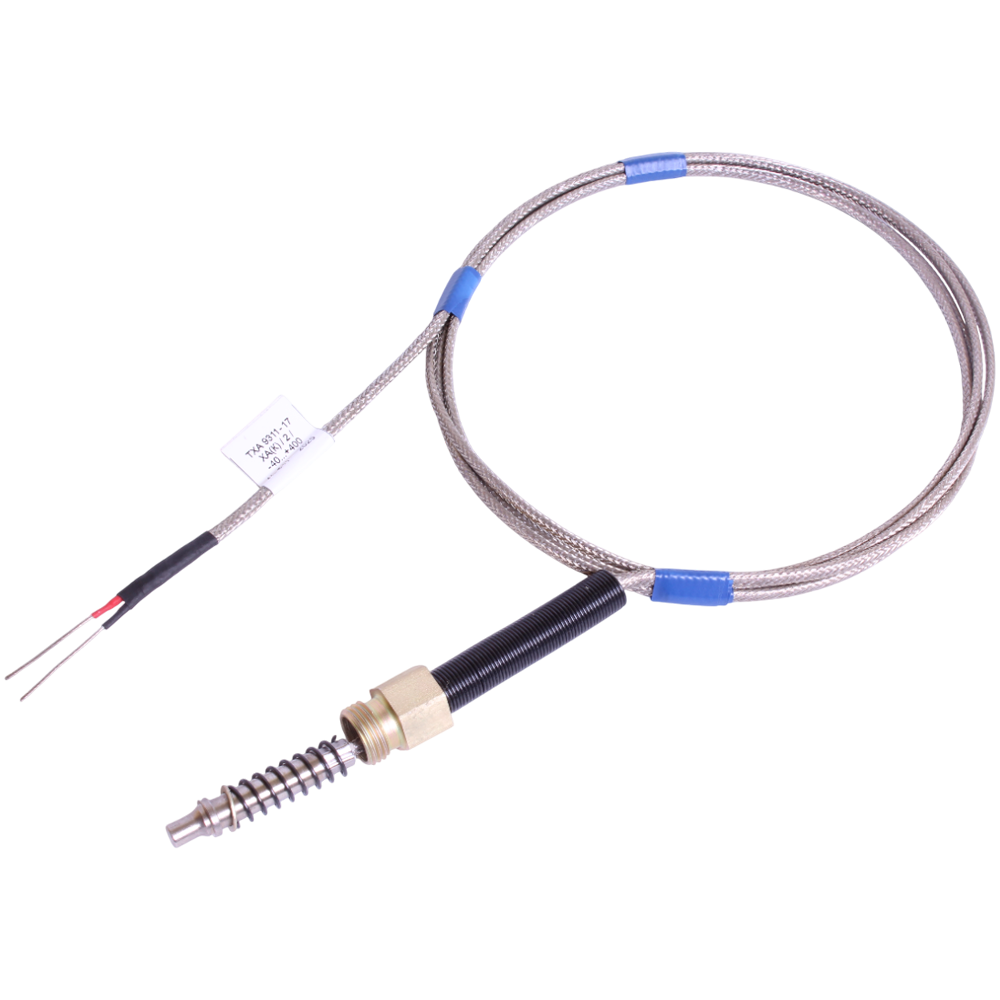

ТХА-9311-17

Рис.1

Штуцер подвижный

10

0,170

-40...+400

ТХА-9311-01

ТХА-9311-18

32

ТХА-9311-02

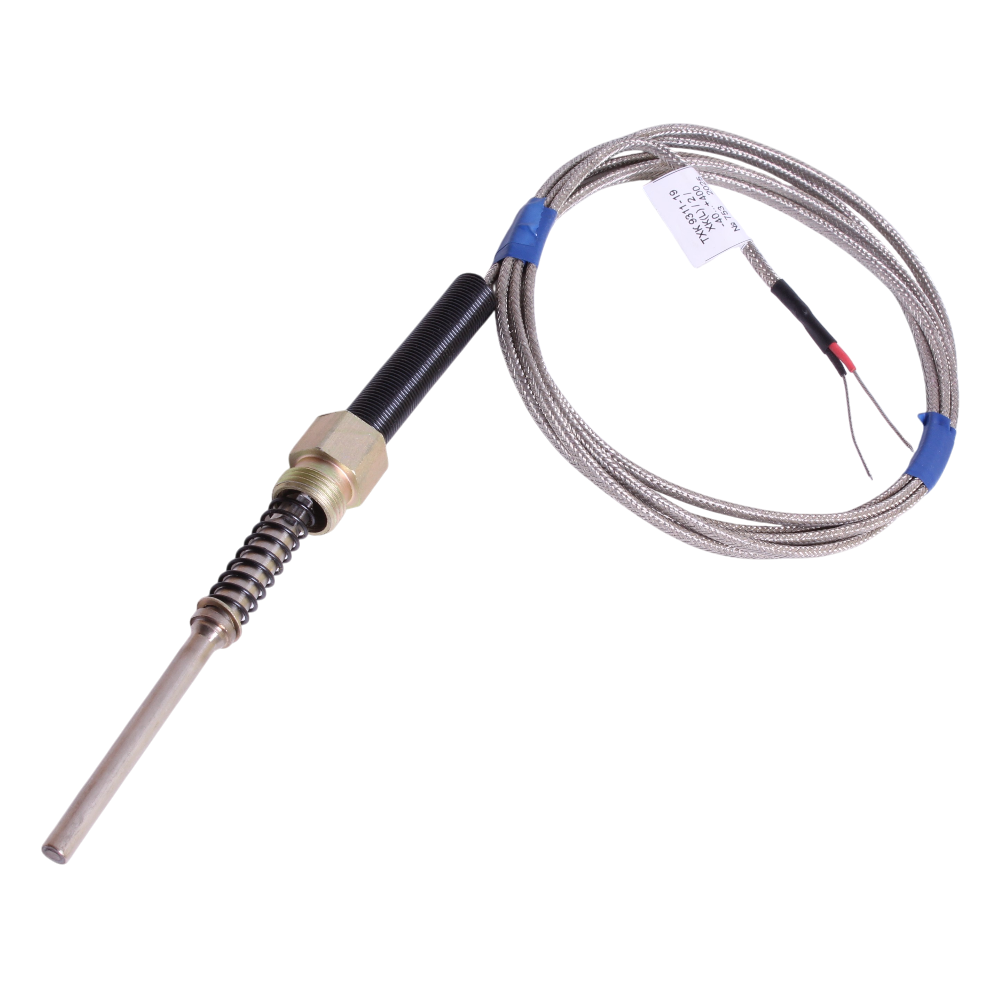

ТХА-9311-19

60

0,190

ТХА-9311-03

ТХА-9311-20

100

ТХА-9311-04

ТХА-9311-21

120

ТХА-9311-05

ТХА-9311-22

160

ТХА-9311-06

ТХА-9311-23

200

0,220

ТХА-9311-07

ТХА-9311-24

250

ТХА-9311-08

ТХА-9311-25

320

ТХА-9311-09

ТХА-9311-26

Рис.2

Штуцер неподвижный

60

0,255

-40...+350

ТХА-9311-10

ТХА-9311-27

100

0,260

ТХА-9311-11

ТХА-9311-28

105

0,263

ТХА-9311-12

ТХА-9311-29

120

0,265

ТХА-9311-13

ТХА-9311-30

160

0,271

ТХА-9311-14

ТХА-9311-31

200

0,277

ТХА-9311-15

ТХА-9311-32

250

0,286

ТХА-9311-16

ТХА-9311-33

320

0,297

ТХА-9311-34

-

Рис.3

30

0,210

-40...+350

ТХА-9311-35

-

Рис.4

Штуцер неподвижный

Стандартный комплект поставки

  • ТХА-9311 преобразователь термоэлектрический.
  • Паспорт.
