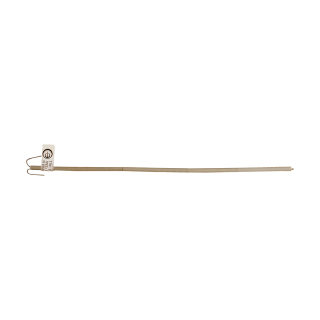

ТПП-5.182.002 преобразователи термоэлектрические бескорпусные

Скачать PDF

Тип датчика температуры: ТПП

Номинальная статическая характеристика: S

Диапазон измеряемых температур: 0...+1300°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Платинородий-платиновые термопары ТПП-5.182.002 предназначены для измерения температуры воздуха и газов в различных отраслях промышленности и науки. Используются как в нейтральных, так и в окислительных газовых средах, при условии, что они не содержат вещества, вступающие во взаимодействие с материалами термопары.

Термоэлектрические преобразователи ТПП-5.182.002 зарегистрированы в Государственном реестре средств измерений.

Для изготовления термоэлектрических преобразователей ТПП используются:

  • Положительный термоэлектрод - сплавы платины с родием ПР10 (10% родия).
  • Отрицательный термоэлектрод - платина термоэлектродная ПлТ (чистая платина).

Особенности ТПП-5.182.002:

  • Датчики температуры ТПП-5.182.002 изготавливаются по ТУ 50-90 ДДШ 2.821.004ТУ.
  • Средняя наработка до отказа при номинальных температурах - 6000 часов, при верхнем пределе температур - 1000 часов.
  • При наличии защиты термоэлектрические преобразователи ТПП могут использоваться в восстановительных средах и при содержании в газообразных элементах паров мышьяка, серы, свинца и цинка.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 5 с
Количество рабочих спаев 1
Исполнение рабочего спая Неизолированный
Герметичность к измеряемой среде Негерметичный
Средняя наработка до отказа при номинальных температурах 6000 ч
Материал погружаемой части Керамика
Материал корпуса Бескорпусные
Устойчивость к вибрации L3
Диаметр монтажной части 3 мм
Диаметр погружаемой части 3 мм
Длина монтажной части 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм
Длина погружаемой части 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм
Климатическое исполнение (диапазон рабочих температур) Т3, У3
Исполнение по степени защиты IP00
Габаритные размеры Ø3 мм х 40...10000 мм
Вес 1...365 г

Структура обозначения, пример заказа

ТПП
5.182.002
00

Конструктивное исполнение датчика температуры

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

Рисунок

Размеры, мм

Масса, г

L

l

d

ТПП-5.182.002-00

ТПП-5.182.002 схема

40

20

0,5

1

ТПП-5.182.002-01

50

2

ТПП-5.182.002-02

60

2,5

ТПП-5.182.002-03

80

3,0

ТПП-5.182.002-04

100

4,0

ТПП-5.182.002-05

120

6,6

ТПП-5.182.002- 06

160

7,0

ТПП-5.182.002-07

200

8,0

ТПП-5.182.002-08

250

11,0

ТПП-5.182.002-09

320

13,0

ТПП-5.182.002-10

400

18,0

ТПП-5.182.002-11

500

24,0

ТПП-5.182.002-12

630

30,0

ТПП-5.182.002-13

800

38,0

ТПП-5.182.002-14

1000

45,0

ТПП-5.182.002-15

1250

50

58,0

ТПП-5.182.002-16

1600

74,0

ТПП-5.182.002-17

2000

93,0

ТПП-5.182.002-18

2500

119,0

ТПП-5.182.002-19

3150

149,0

ТПП-5.182.002-20

4000

170,0

ТПП-5.182.002-21

4500

187,0

ТПП-5.182.002-22

5000

210,0

ТПП-5.182.002-23

5600

215,0

ТПП-5.182.002-24

6300

50

0,5

240,0

ТПП-5.182.002-25

7100

270,

ТПП-5.182.002-26

8000

305,0

ТПП-5.182.002-27

9000

337,0

ТПП-5.182.002-28

10000

36,0

ТПП-5.182.002-29

40

20

0,3

1,0

ТПП-5.182.002-30

50

1,0

ТПП-5.182.002-31

60

2,0

ТПП-5.182.002-32

80

2,0

ТПП-5.182.002-33

100

3,0

ТПП-5.182.002-34

120

4,0

ТПП-5.182.002-35

160

5,0

ТПП-5.182.002-36

200

6,0

ТПП-5.182.002-37

250

8,0

ТПП-5.182.002-38

320

10,0

ТПП-5.182.002-39

400

18,0

ТПП-5.182.002-40

500

20,0

ТПП-5.182.002-41

630

28,0

ТПП-5.182.002-42

800

39,0

ТПП-5.182.002-43

1000

50,0

ТПП-5.182.002-44

1250

50

54,5

ТПП-5.182.002-45

1600

58,0

ТПП-5.182.002-46

2000

60,0

ТПП-5.182.002-47

2500

75,0

ТПП-5.182.002-48

3150

90,0

ТПП-5.182.002-50 ТПП-5.182.002-50 рисунок Определяется при заказе 24 0,30 или 0,50 -
ТПП-5.182.002-51 ТПП-5.182.002-51 чертеж 19

В исполнениях ТПП-5.182.002-50 и ТПП-5.182.002-51 длина керамики не более 1000 мм.

Стандартный комплект поставки

  • ТПП-5.182.002 преобразователь термоэлектрический бескорпусной.
  • Паспорт.



Чтобы правильно подобрать ТПП-5.182.002, узнать стоимость термоэлектрических преобразвоателей ТПП или купить ТПП-5.182.002, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
