КТНН02.10 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТНН

Номинальная статическая характеристика: N

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Описание

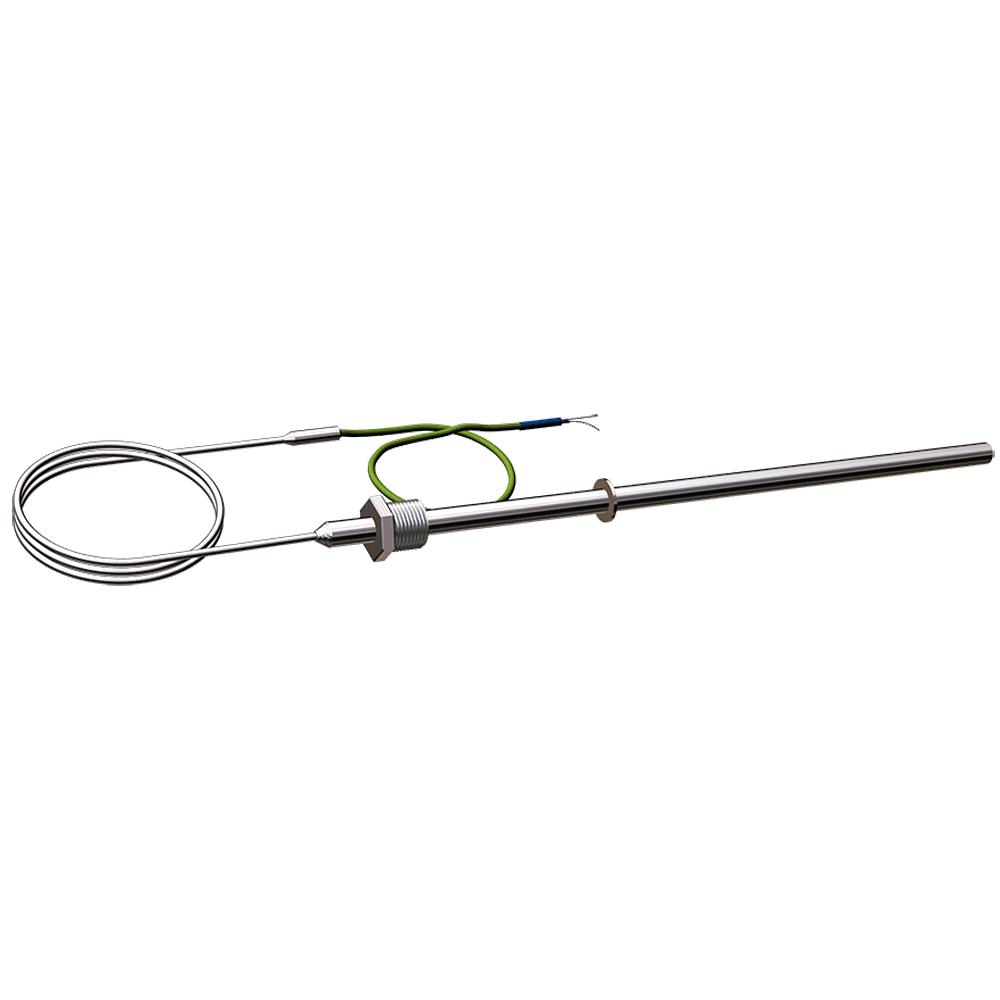

Термоэлектрические преобразователи КТНН02.10 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла, при наличии повышенной температуры или защитных (теплоизоляционных) экранов на выходе термоэлектродов из защитной арматуры. Кабельный чувствительный элемент выведен за пределы защитной арматуры на длину lк. Имеют неразборную конструкцию. Штуцер  изготавливается из углеродистой стали обыкновенного качества с защитным покрытием.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.



Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТНН, КТНН Ех

НН (N)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Таблица 2. Показатель тепловой инерции τ0,63


Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 8

d = 10

d = 5

d = 7

Изолированный от оболочки

10

12

5

8

Неизолированный от оболочки

6

8

3

5




Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 1
Показатель тепловой инерции См. таблицу 2
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1 МПа
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
I — 10 лет;
II — 4 года
Материал погружаемой части Сталь 10Х17Н13М2Т, сталь 12Х18Н10Т
Унифицированный выходной сигнал 4-20 мА, HART
Устойчивость к вибрации V3
Диаметр монтажной части 5, 7, 8, 10 мм
Длина монтажной части 100÷3150 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP40, IP65

Структура обозначения, пример заказа

КТНН - Exi - 02.10
0
50 - k1
И
1
С10
5
100 - 500
320
...

Типоразмер штуцера:
не заполнено — штуцер с резьбой М20х1,5 или отсутствует;
указать размер резьбы — для всех остальных случаев

Длина ℓ удлиняющего провода:
не указана — 250 мм;
250÷10000 — указать размер: 320, 500, 1000, 2000 3150 мм и более

Монтажная длина: 100÷3150 — указать размер в мм

Длина ℓК кабельной части: 500÷30000 — указать размер в мм

Наружный диаметр, мм: 5, 7, 8, 10

Материал защитной арматуры: С13 — сталь 10Х17Н13М2Т; С10 — сталь 12Х18Н10Т

Количество пар термоэлектродов:
не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
И — изолированный;
Н — неизолированный

Варианты исполнения проводов (см. варианты исполнений)

Класс датчика: к0; к1; к2

Узел коммутации: 0 — свободные концы 50 мм (IP65 — провод 50-69, 80 / 0ExiaIICT6 или общего назначения; IP40 — провод 70 / общего назначения)

Тип датчика: КТНН

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 02.10

Варианты исполнений

Варианты исполнения коммутационных головок

050 080



Варианты исполнения проводов

50

Многожильный провод, изоляция Силикон / Экран / Силикон

60

Многожильный провод, изоляция Фторопласт / Экран / Фторопласт

70

Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали

80

Многожильный провод с фторопластовой изоляцией в металлорукаве.



Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ



Чтобы правильно подобрать термоэлектрические преобразователи КТНН02.10, узнать стоимость термоэлектрических преобразователей КТНН02.10, купить КТНН02.10, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-etalon.com.
