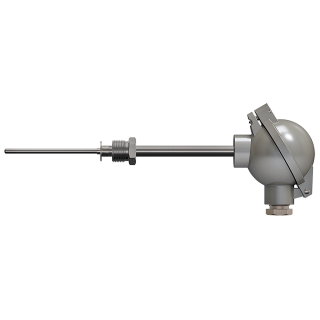

ДТПN365 преобразователи термоэлектрические с коммутационной головкой

Скачать PDF

Тип датчика температуры: ТНН

Номинальная статическая характеристика: N

Диапазон измеряемых температур: -40...+900°C, 0...+900°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250°С в зависимости от конструктивного исполнения и типа термопары.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности:

  • Монтажную (погружную) часть датчика можно изгибать.
  • Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
  • Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

При измерении температуры свыше +600°С рекомендуется использовать датчики с металлической головкой.

Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ 0…+375°C включ. — ±1,5°C; св. 375…+1300°C — ±0,004t°C (1 класс допуска); -40…+333°C включ. — ±2,5°C; св. 333…+1300°C — ±0,0075t°C (2 класс допуска)
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений До 10 МПа (зависит от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах При t применения +1100...+1300°C — не нормируется; +900…+1100°C — 8000 ч; +600...+900°C — 16000 ч; -40...+600°C — 40000 ч
Материал погружаемой части Сплав Nicrobell D (-40 (0)…+1250°С)
Диаметр погружаемой части 3 мм; 4,5 мм
Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

Х
ДТПХ
ХХ5
Х
Х
Х
Х.
Х.
Х

Класс допуска:
1 — первый класс, от 0°C;
Без обозначения — второй класс, от -40°C

Длина монтажной части L, мм:
60...30000 кратно 10

Материал защитной арматуры:
8 — сталь Nicrobell (0...+1250°C — 1 класс допуска; -40...+1250°C — 2 класс допуска), диаметр КТСМ 4,5 мм

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Диаметр КТСМ:
7 — 3 мм;
9 — 4,5 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение коммутационной головки:
Без обозначения — стандартная головка

Конструктивное исполнение датчика (модель):
275 — датчики с коммутационной головкой

Тип сенсора (НСХ):
N — преобразователь типа ТПN (НН) нихросил-нисил

Количество чувствительных элементов:
Один чувствительный элемент — стандарт (при заказе не указывается)

Стандартный комплект поставки

  • Датчик ДТПN365 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
