КТМК02.01 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТМК

Номинальная статическая характеристика: M

Диапазон измеряемых температур: +125...+370°C, +135...+400°C, -40...+125°C, -66...+135°C, -200...-66°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел, Сыпучие среды

Маркировка взрывозащиты: 0ExiaIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

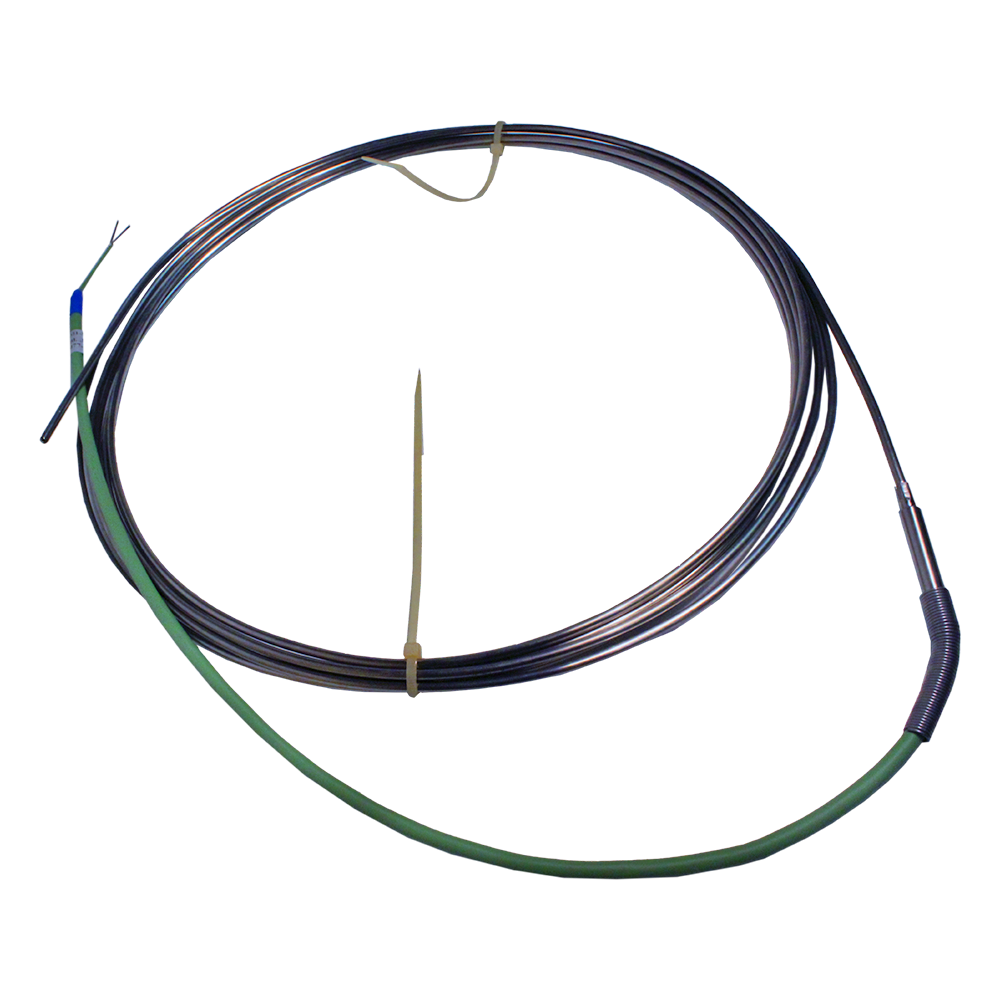

Термоэлектрические преобразователи КТМК02.01 предназначены для измерения температуры жидких, газообразных, сыпучих сред, а также поверхностей твердых тел.

При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать датчики для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль.

Термопреобразователи наружным диаметром 3, 4.5 мм и монтажной длиной 20 и более метров рекомендуются для контроля температуры стенок энергетических котлов. Максимальная монтажная длина термопреобразователей диаметром 3 мм может составлять 600 метров (для прокладки в шахтах и скважинах и т.п.). Термопреобразователи диаметром 1.0–1.5 мм удобны для проведения точных и малоинерционных температурных измерений в научных исследованиях при малых габаритах термометрируемых объектов.

Выводы термоэлектродов удлиняются с помощью удлинительного провода длиной l. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем.

Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ031, рассчитанные на номинальное (условное) давление 1,0 МПа. Для расширения области применения термопреобразователи КТМК02.01 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20 мА	к0Т40	±0,4% ∙ tn* или ±1,5°С	4-20 мА + HART	к1Н25	±0,25% ∙ tn или ±0,9°С
	к1Т50	±0,5% ∙ tn или ±2,0°С		к0Н40	±0,4% ∙ tn или ±1,2°С
	к2Т80	±0,8% ∙ tn или ±2,5°С		к1Н50	±0,5% ∙ tn или ±1,7°С
	к2Т80	±0,8% ∙ tn или ±2,5°С		к2Н80	±0,8% ∙ tn или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ	НСХ	Обозначение класса первичного преобразователя	*Диапазон измерений, °С**		Пределы допускаемых отклонений от НСХ ΔПП, °С
			от	до
КТМК, КТМК Ех	МК (М)	k1	-40	+125	±0,5
			+125	+370	±0,004·\|t\|
		k2	-200	-66	±0,015·\|t\|
			-66	+135	±1,0
			+135	+400	±0,0075·\|t\|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.

Таблица 3. Показатель тепловой инерции τ _0,63

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, с
Вид рабочего спая	d = 0,5	d = 1,0	d = 1,5; 2	d = 3,0	d = 4,0	d = 4,5; 4,6	d = 5,0	d = 6,0
Изолированный от оболочки	0,05	0,15	0,4	1,0	1,5	2,0	3,0	4,0
Неизолированный от оболочки	0,03	0,05	0,15	0,5	1,0	1,0	1,5	2,0

Технические характеристики

Класс допуска	1, 2
Предел допускаемого отклонения от НСХ	См. таблицу 2
Показатель тепловой инерции	См. таблицу 3
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный, Открытый
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1 МПа без монтажных элементов, до 150 МПа в зависимости от монтажных элементов
Средняя наработка до отказа при номинальных температурах	В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года; III — 2 года; IV — не нормирован
Материал погружаемой части	AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740
Унифицированный выходной сигнал	4-20 мА, HART
Устойчивость к вибрации	V3
Диаметр монтажной части	1; 1,5; 2; 3; 4; 4,5; 4,6; 5; 6 мм
Длина монтажной части	10÷100000 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP40, IP65

Структура обозначения, пример заказа

КТМК - Exi - 02.01

50 - k1

С321

Д - 20

1000

2х

500

Длина l провода: 100÷30000 — указать размер в мм: 500, 1000, 2000, 3150 и более

Количество удлинительных проводов:
не заполнено — один удлинительный провод (И, И2, Н, Н2);
2х — два провода по 1 паре термоэлектродов в каждом (И2 кроме провода 80)

Монтажная длина: 10÷100000 — 100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм и более

Толщина оболочки кабеля: не заполнено — стандартная толщина оболочки; Д — двойная толщина оболочки

Наружный диаметр: 1; 1,5; 2; 3; 4; 4,5; 4,6; 5; 6 — размер в мм по выбору заказчика

Материал наружной оболочки кабеля: С321 — AISI321; С316 — AISI316; Т310 — AISI310; Т446 — AISI446; Т600 — INCONEL600; Т740 — ALLOY740

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
О — открытый;
И — изолированный;
Н — неизолированный

Вариант исполнения проводов (см. варианты исполнений)

Класс датчика: k0; к1; к2

Узел коммутации (см. варианты исполнений)

Тип датчика: КТМК

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 02.01 — без монтажных элементов, базовая модификация

Варианты исполнений

Варианты исполнения коммутационных головок

004	060	050	002	080

Узел коммутации датчика

0	свободные концы 50 мм	IP65 провод 50-69, 80	0ExiaIICT6 или общего назначения
0	свободные концы 50 мм	IP40 провод 70	общего назначения
2	вилка мини-разъема	IP40	общего назначения
4	вилка стандарт-разъема	IP40	общего назначения

Вариант исполнения проводов

50	многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
51	многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод
52	многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод
54	одножильный провод изоляция Силикон / Силикон без экрана
60	многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
61	многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод
62	многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод
63	многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика
64	одножильный провод изоляция Фторопласт / Фторопласт без экрана
70	многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали
80	многожильный провод с фторопластовой изоляцией в металлорукаве

Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
