Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+260°C
Тип контролируемой среды: Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.

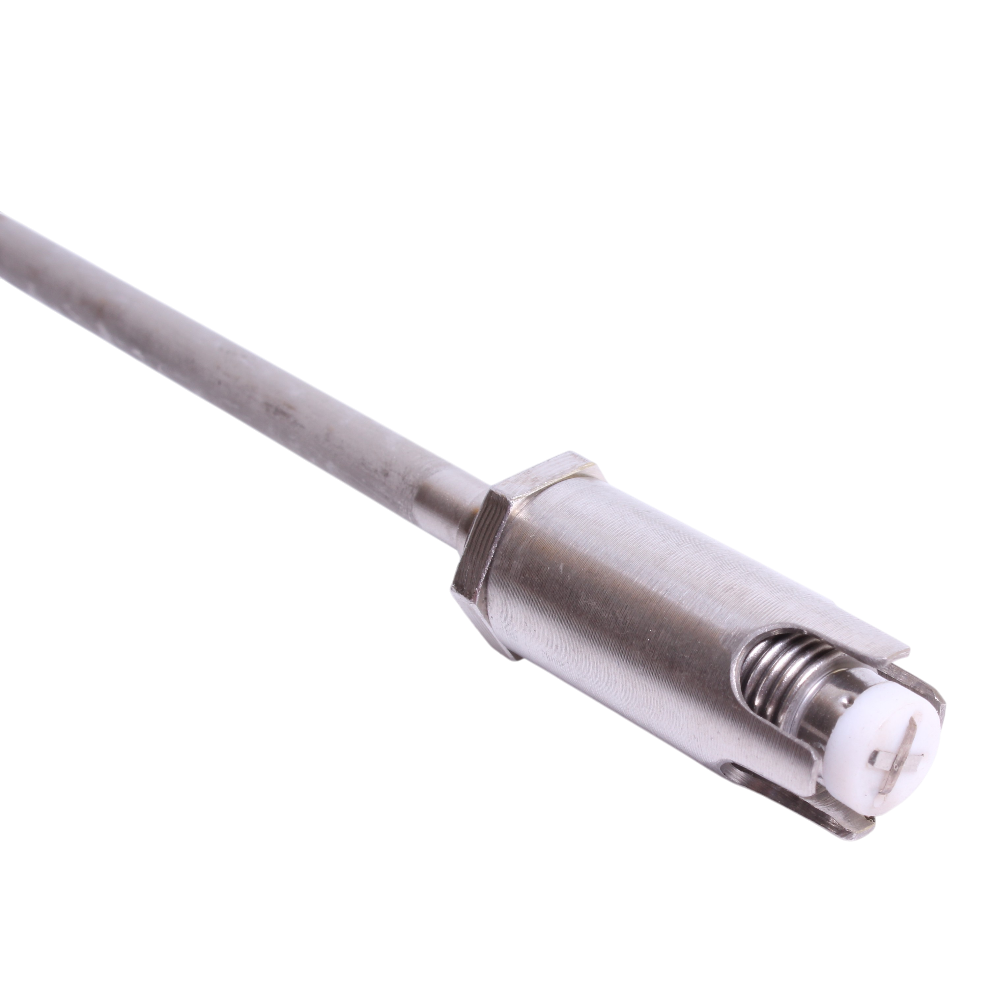

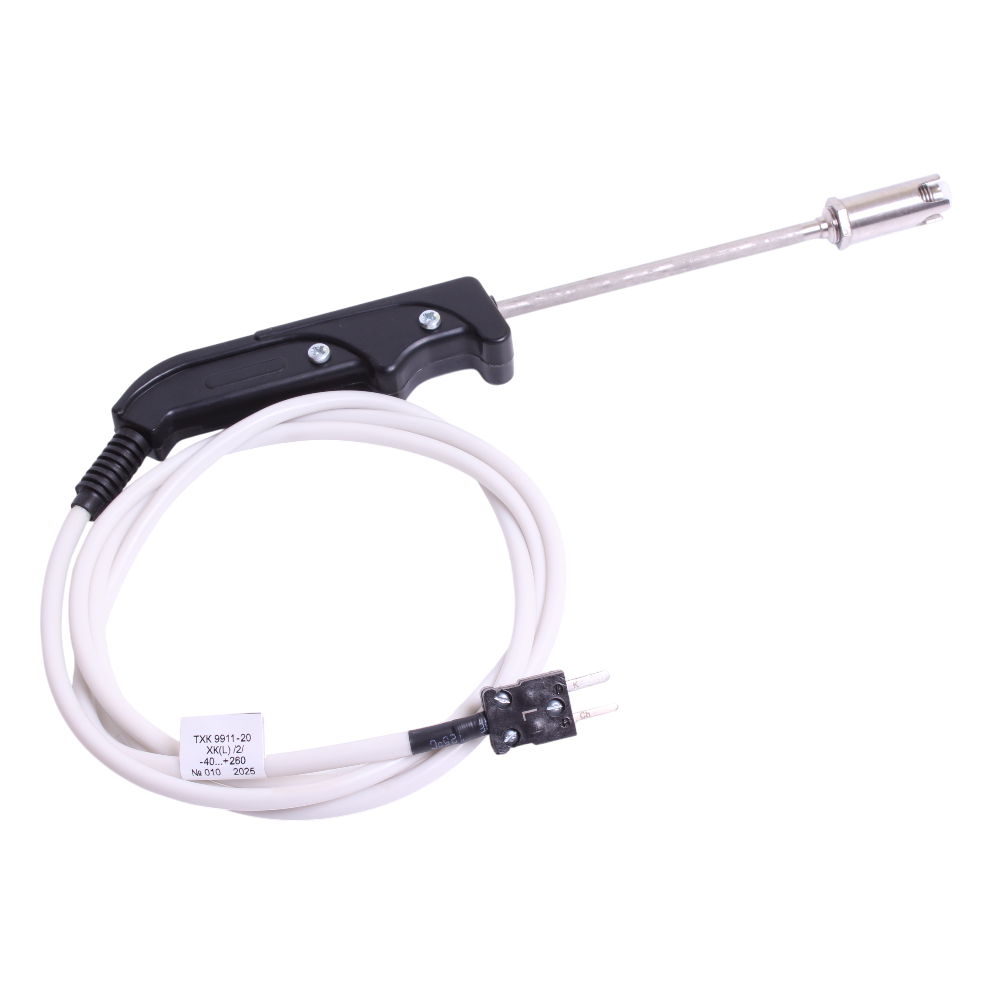

Хромель-копелевые термопары ТХК-9911 используются для измерения температуры плоских поверхностей.
Технические характеристики соответствуют ТУ 4211-034-02566540-2005.
Класс допуска | 2 |
Показатель тепловой инерции | 10 с |
Количество рабочих спаев | 1 |
Исполнение рабочего спая | Неизолированный |
Материал корпуса | Сталь 12Х18Н10Т (защитная арматура) |
Устойчивость к вибрации | L2 |
Диаметр погружаемой части | 15 мм |
Длина погружаемой части | 150 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм |
Климатическое исполнение (диапазон рабочих температур) | Т3, У3 |
Исполнение по степени защиты | IP00 |
Вид климатического исполнения: У3, Т3
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Конструктивное исполнение |
l, мм |
Рисунок |
ТХК-9911-20 |
150 |
1 |
ТХК-9911-21 |
200 |
|
ТХК-9911-22 |
250 |
|
ТХК-9911-23 |
320 |
|
ТХК-9911-24 |
400 |
|
ТХК-9911-25 |
500 |
|
ТХК-9911-26 |
630 |
|
ТХК-9911-27 |
800 |
|
ТХК-9911-28 |
1000 |
|
ТХК-9911-29 |
1250 |
|
ТХК-9911-30 |
150 |
2 |
ТХК-9911-31 |
200 |
|
ТХК-9911-32 |
250 |
|
ТХК-9911-33 |
320 |
|
ТХК-9911-34 |
400 |
|
ТХК-9911-35 |
500 |
|
ТХК-9911-36 |
630 |
|
ТХК-9911-37 |
800 |
|
ТХК-9911-38 |
1000 |
|
ТХК-9911-39 |
1250 |
Габаритный чертеж
