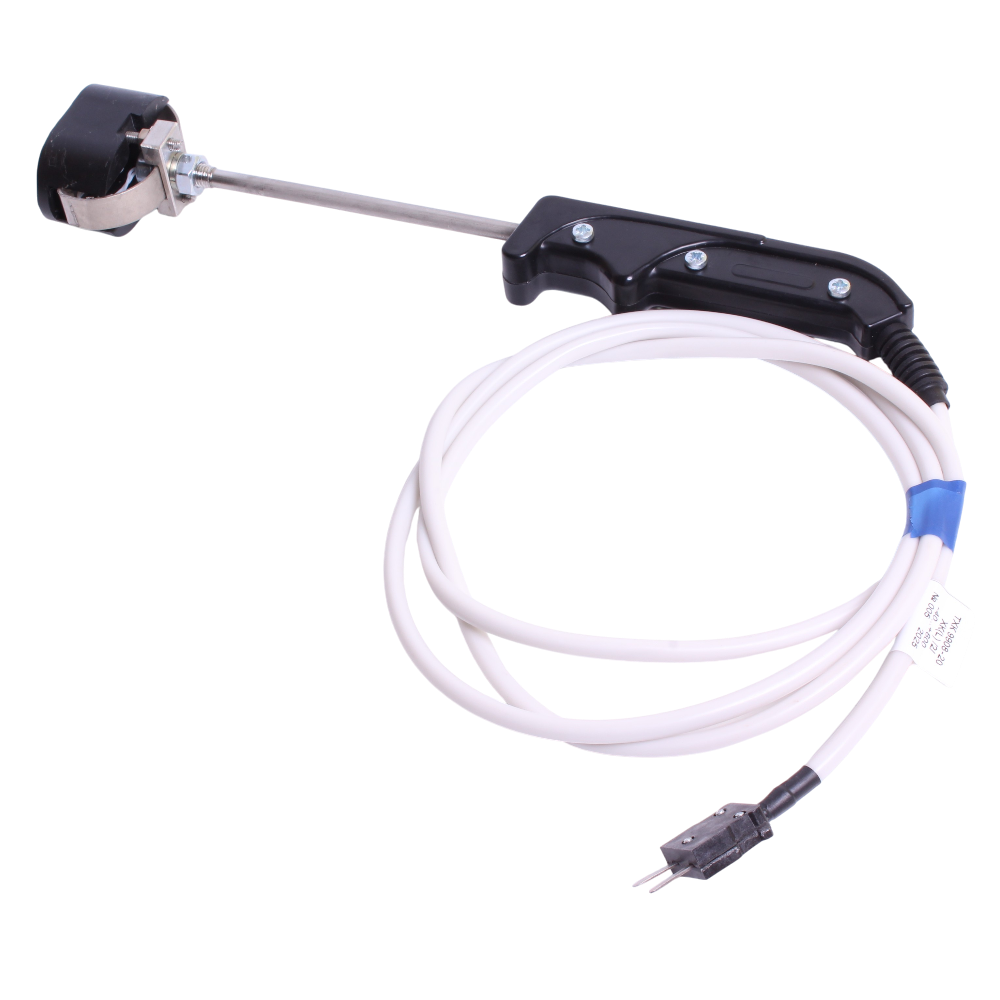

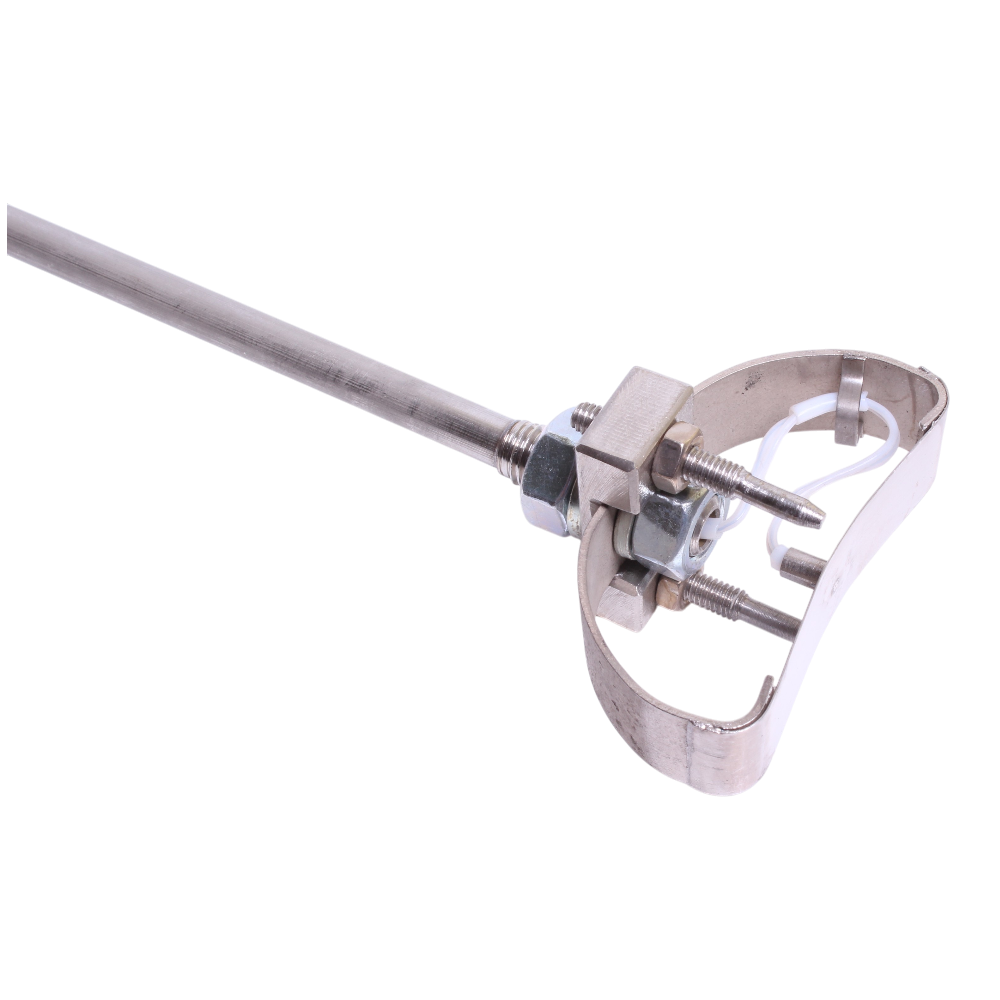

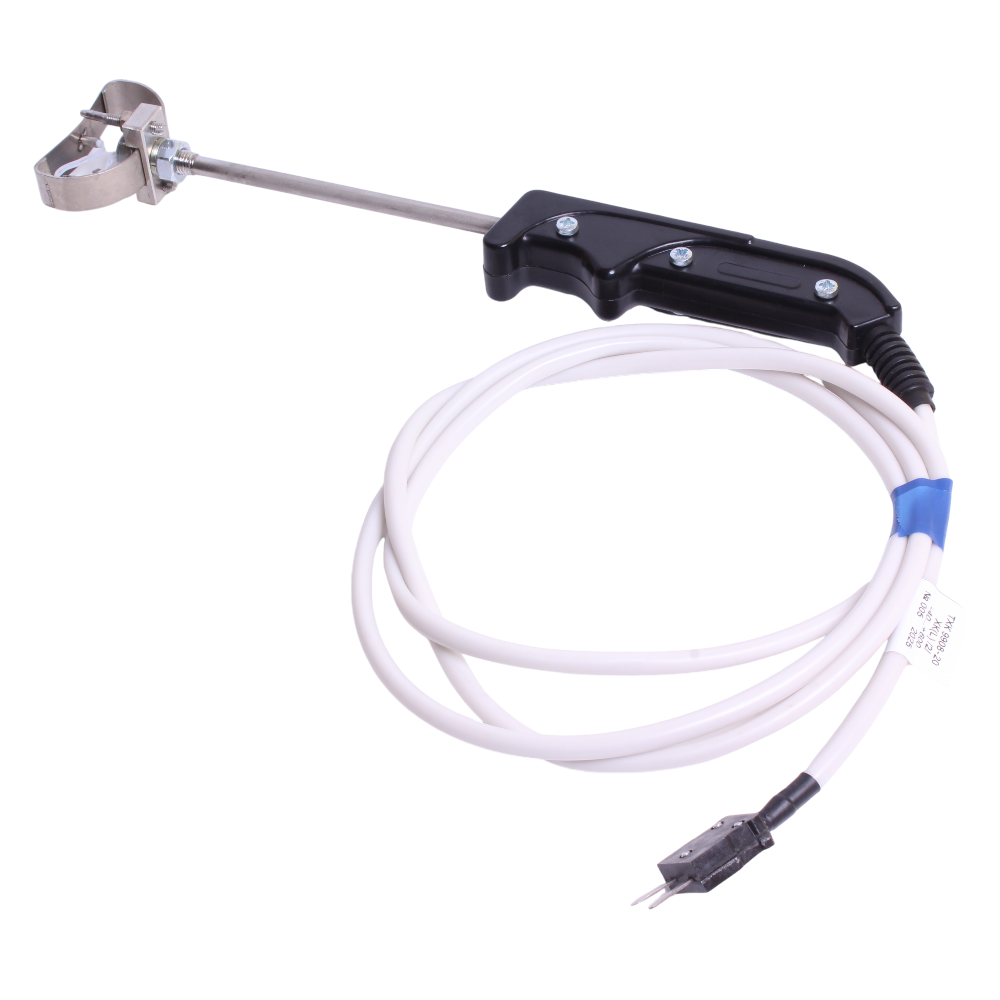

ТХК-9908 преобразователи термоэлектрические поверхностные

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТХК-9908 предназначены для измерения температурных показателей цилиндрических поверхностей.

Технические характеристики соответствуют ТУ 4211-034-02566540-2005.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 5 с
Количество рабочих спаев 1
Исполнение рабочего спая Неизолированный
Материал корпуса Сталь 12Х18Н10Т (защитная арматура)
Устойчивость к вибрации L2
Диаметр погружаемой части 50,6 мм
Длина погружаемой части 150 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм
Климатическое исполнение (диапазон рабочих температур) Т3, У3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТХК
9908
34
Т3

Вид климатического исполнения: У3, Т3

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

l, мм

Рисунок

ТХК-9908-20

150

1

ТХК-9908-21

200

ТХК-9908-22

250

ТХК-9908-23

320

ТХК-9908-24

400

ТХК-9908-25

500

ТХК-9908-26

630

ТХК-9908-27

800

ТХК-9908-28

1000

ТХК-9908-29

1250

ТХК-9908-30

150

2

ТХК-9908-31

200

ТХК-9908-32

250

ТХК-9908-33

320

ТХК-9908-34

400

ТХК-9908-35

500

ТХК-9908-36

630

ТХК-9908-37

800

ТХК-9908-38

1000

ТХК-9908-39

1250



Габаритный чертеж

Стандартный комплект поставки

  • ТХК-9908 преобразователь термоэлектрический поверхностный.
  • Паспорт.
