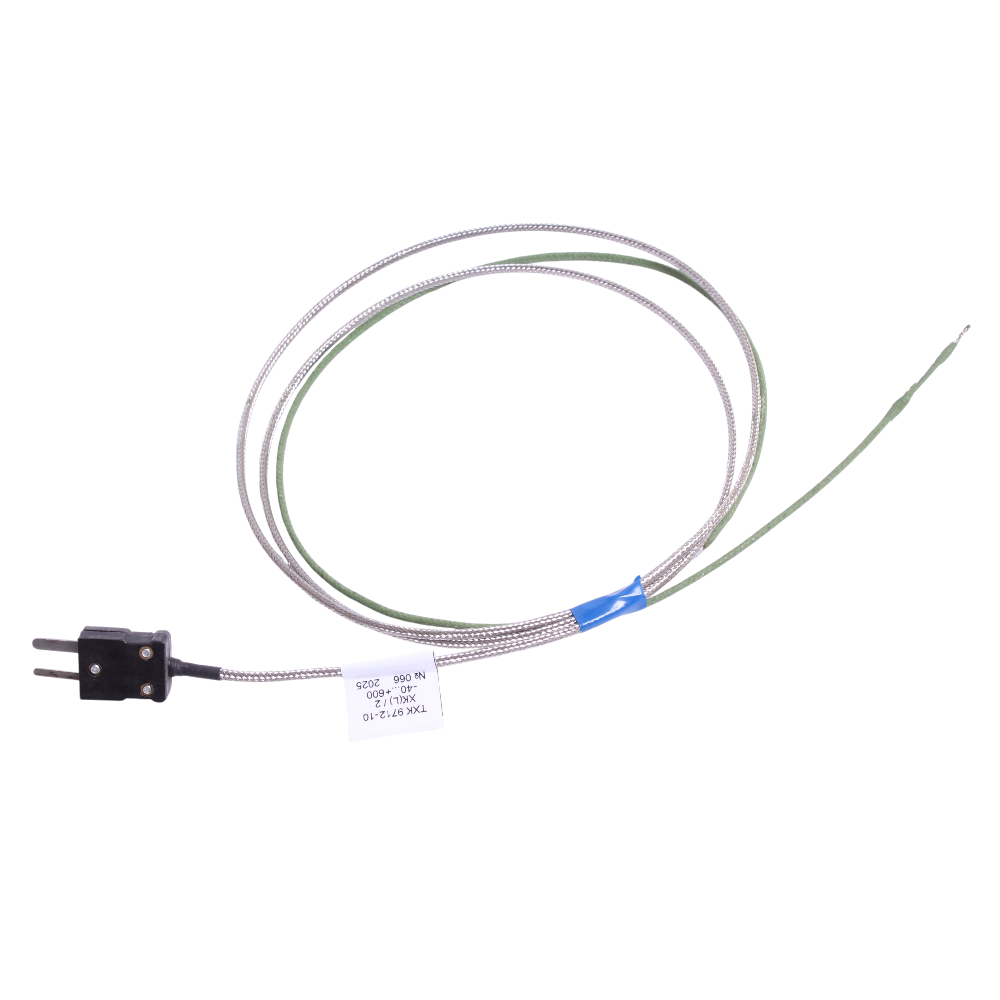

ТХК-9712 преобразователи термоэлектрические поверхностные

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи ТХК-9712 используются для исследования температуры поверхности твердых тел и подходят для анализа в труднодоступных местах. Также применяются при замере температурных показателей газообразных и химически неагрессивных сред (при этом влажность измеряемой среды должна быть не выше 80%).

Датчики температуры ТХК-9712 изготовлен из кабеля в кремнеземной нити. Для повышения износостойкости на кабель надета металлическая плетенка.

Технические характеристики данных приборов соответствуют ТУ 4211-088-02566540-2010.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 1 с
Количество рабочих спаев 1
Исполнение рабочего спая Неизолированный
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Кремнеземная нить (изоляция термоэлектродов)
Устойчивость к вибрации N2
Длина погружаемой части 1500 мм, 2000 мм, 3000 мм, 4000 мм, 5000 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТХК
9712
12
УХЛ2

Вид климатического исполнения: УХЛ2, УХЛ3

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

l, мм

Рисунок

ТХК-9712-10

1500

1

ТХК-9712-11

2000

ТХК-9712-12

3000

ТХК-9712-13

4000

ТХК-9712-14

5000

ТХК-9712-15

1500

3

ТХК-9712-16

2000

ТХК-9712-17

3000

ТХК-9712-18

4000

ТХК-9712-19

5000



Габаритный чертеж

Стандартный комплект поставки

  • ТХК-9712 преобразователь термоэлектрический поверхностный.
  • Паспорт.
