- ТХК-9420 преобразователи термоэлектрические

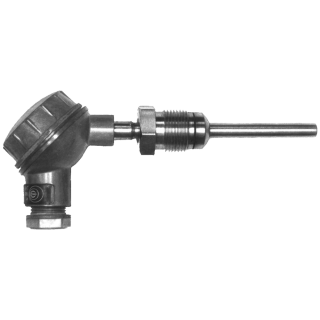

ТХК-9420 преобразователи термоэлектрические
Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+500°C, -40...+600°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Продукты сгорания топлива
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ТХК-9420 предназначены для измерения температуры выхлопных газов, воды, пара, газа в различных отраслях промышленности.
Термоэлектрические преобразователи ТХК-9420 изготавливаются по ТУ-4211-088-02566540-2010.
Средняя наработка до отказа - 50000 часов.
Материал электродов: проволока ДКРХМ диаметром 1,2 мм; сплав НХ9,5; сплав НМц АК 2-2-1 2
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | 2 с, 50 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный, Неизолированный |
| Диапазон условных давлений | 0,25 МПа; 2,5 МПа; 10 МПа; 32 МПа |
| Средняя наработка до отказа при номинальных температурах | 50000 ч |
| Материал погружаемой части | Сталь 12Х18Н10T, 10Х17Н13М2Т (защитная арматура) |
| Устойчивость к вибрации | V3 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP52, IP55 |
Структура обозначения, пример заказа
Вид климатического исполнения: У2, Т2
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное |
Рисунок |
I |
L |
d |
R |
l1 |
Исп. |
Показ. |
Материал |
Диапазон |
|
ТХК-9420-08 |
|
80 |
200 |
М27х2; |
- |
50 |
Изолирован |
не более 50 |
Сталь |
-40...+600 |
|
ТХК-9420-09 |
100 |
220 |
||||||||
|
ТХК-9420-10 |
120 |
240 |
||||||||
|
ТХК-9420-11 |
160 |
280 |
||||||||
|
ТХК-9420-12 |
200 |
320 |
||||||||
|
ТХК-9420-13 |
250 |
370 |
||||||||
|
ТХК-9420-14 |
320 |
440 |
||||||||
|
ТХК-9420-15 |
400 |
520 |
||||||||
|
ТХК-9420-08.01 |
80 |
200 |
М22х1,5; |
|||||||
|
ТХК-9420-09.01 |
100 |
220 |
||||||||
|
ТХК-9420-10.01 |
120 |
240 |
||||||||
|
ТХК-9420-11.01 |
160 |
280 |
||||||||
|
ТХК-9420-12.01 |
200 |
320 |
||||||||
|
ТХК-9420-13.01 |
250 |
370 |
||||||||
|
ТХК-9420-14.01 |
320 |
440 |
||||||||
|
ТХК-9420-15.01 |
400 |
520 |
||||||||
|
ТХК-9420-24 |
|
80 |
200 |
М27х2; |
12 |
50 |
Изолирован |
Не более 50 |
||
|
ТХК-9420-25 |
100 |
220 |
||||||||
|
ТХК-9420-26 |
120 |
240 |
||||||||
|
ТХК-9420-27 |
160 |
280 |
||||||||
|
ТХК-9420-28 |
200 |
320 |
||||||||
|
ТХК-9420-29 |
2S0 |
370 |
||||||||
|
ТХК-9420-30 |
320 |
440 |
||||||||
|
ТХК-9420-31 |
400 |
520 |
||||||||
|
ТХК-9420-24.01 |
80 |
200 |
М22х1,5; |
9,5 |
||||||
|
ТХК-9420-25.01 |
100 |
220 |
||||||||
|
ТХК-9420-26.01 |
120 |
240 |
||||||||
|
ТХК-9420-27.01 |
160 |
280 |
||||||||
|
ТХК-9420-89 |
|
50 |
180 |
М27х2; |
12 |
60 |
Не |
Не более 2 |
-40...+500 |
|
|
ТХК-9420-90 |
60 |
190 |
||||||||
|
ТХК-9420-91 |
80 |
210 |
||||||||
|
ТХК-9420-92 |
100 |
230 |
||||||||
|
ТХК-9420-93 |
120 |
250 |
||||||||
|
ТХК-9420-94 |
160 |
290 |
||||||||
|
ТХК-9420-95 |
200 |
330 |
||||||||
|
ТХК-9420-96 |
250 |
380 |
||||||||
|
ТХК-9420-97 |
320 |
450 |
||||||||
|
ТХК-9420-98 |
|
100 |
1150 |
М22х1,5 |
- |
500 |
Изолирован |
Не более 50 |
-40...+600 |
|
|
ТХК-9420-99 |
G1/2-B |
|||||||||
|
ТХК-9420-100 |
|
М22х1,5 |
||||||||
|
ТХК-9420-101 |
G1/2-B |
Стандартный комплект поставки
- ТХК-9420 преобразователь термоэлектрический.
- Паспорт.
