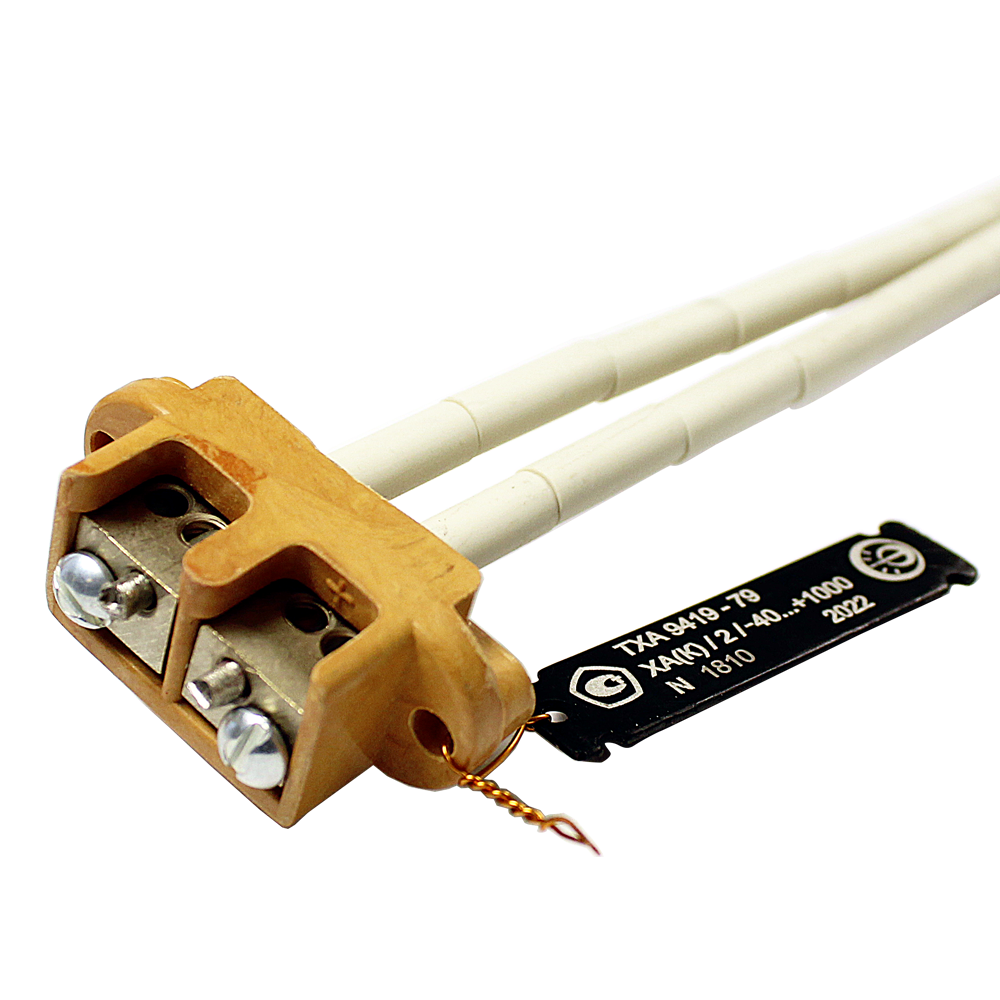

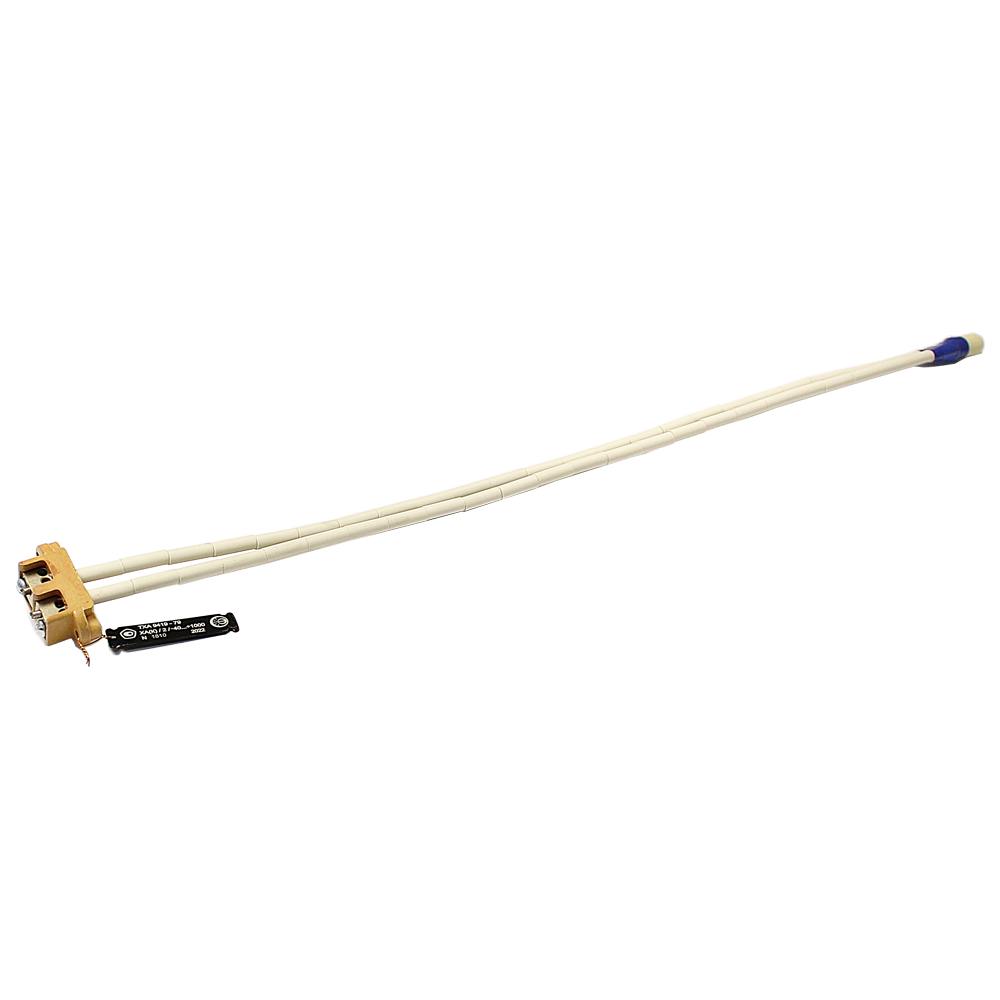

ТХК-9419 преобразователи термоэлектрические бескорпусные

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

ТХК-9419 предназначены для измерения температуры воздуха и газообразных сред, по своему химическому составу не имеющих агрессивных смесей, влажностью не более 80%. Представляют собой хромель-копелевые термопары для контроля повышенных температур. Материал электродов:

  • Проволока ДКРХМ диаметром 1,2 мм; сплав НХ9,5; сплав МНМц 43-0,5.2
  • Проволока ДКРХМ диаметром 3,2 мм; сплав НХ9,5; сплав МНМц 43-0,5.2.

ТХК-9419 широко применяются в различных областях промышленности, используются на ТЭЦ и ГРЭС.

Особенности ТХК-9419:

  • Зарегистрированы в Государственном реестре средств измерений.
  • По умолчанию ТХК-9419 поставляются с изоляцией керамическими бусами КВПТ. По заказу возможно изготовление с изоляцией кремнеземной нитью.
  • Термоэлектрические преобразователи ТХК-9419 изготавливаются по ТУ-4211-088-02566540-2010.
  • Средняя наработка до отказа - 50000 часов.

Технические характеристики

Класс допуска 1, 2
Показатель тепловой инерции 20 с, 140 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал корпуса Бескорпусные; корунд КВПТ; кремнеземная нить
Диаметр погружаемой части 6,5 мм; 12 мм
Длина погружаемой части 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм, 4000 мм, 4500 мм, 5000 мм, 5600 мм, 6300 мм, 7100 мм, 8000 мм, 9000 мм, 10000 мм, 20000 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

ТХК
9419
49
УХЛ2

Вид климатического исполнения: УХЛ2, УХЛ3

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

l, мм

L, мм

Масса, кг

Рисунок

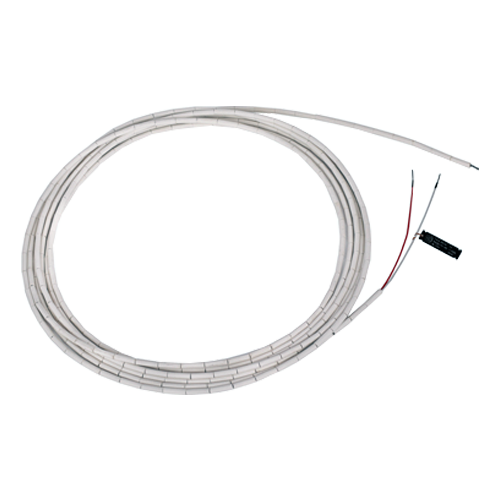

Исполнение рабочего спая - не изолирован. Показатель тепловой инерции: 20 с.
Материал электродов - проволока ДКРХМ Ø 1,2 НХ 9,5-МНМц 43-0,5.2
Изоляция:

  • керамическими бусами если не указано другое;

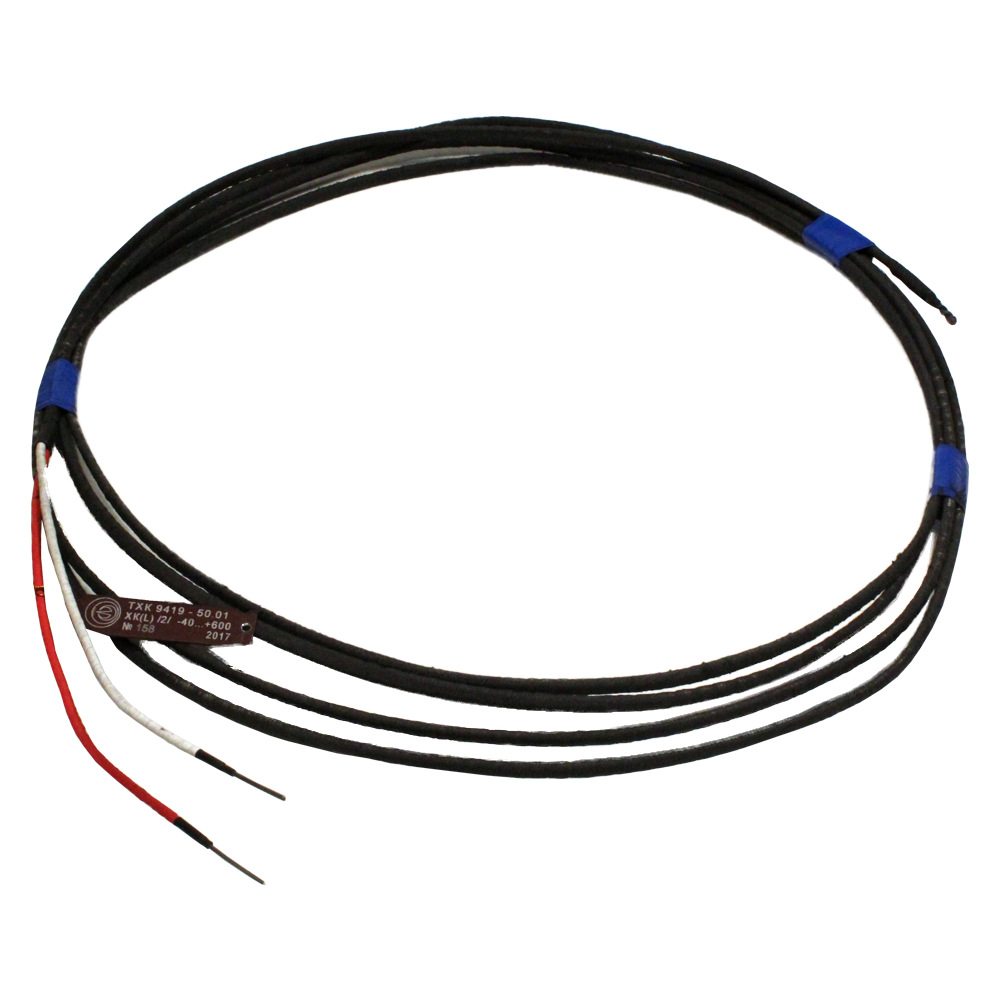

  • изоляция кремнеземной нитью - код .01

ТХА-9419-44

1000

1180

0,168

ТХА-9419 рис 1
Рис.1

ТХА-9419 рис 2
Рис.2

ТХА-9419-45

1250

1430

0,203

ТХА-9419-46

1600

1780

0,263

ТХА-9419-47

2000

2180

0,327

ТХА-9419-48

2500

2680

0,407

ТХА-9419-49

3150

3330

0,511

ТХА-9419-50

3550

3730

0,575

ТХА-9419-51

4000

4180

0,647

ТХА-9419-52

4500

4680

0,727

ТХА-9419-53

5000

5180

0,807

ТХА-9419-54

5600

5780

0,903

ТХА-9419-55

6300

6480

1,015

ТХА-9419-56

7100

7280

1,143

ТХА-9419-57

8000

8180

1,287

ТХА-9419-58

9000

9180

1,447

ТХА-9419-59

10000

10180

1,607

ТХА-9419-60

11200

11380

1,799

ТХА-9419-61

12500

12680

2,005

ТХА-9419-62

14000

14180

2,247

ТХА-9419-63

16000

16180

2,567

ТХА-9419-64

18000

18180

2,887

ТХА-9419-65

20000

20180

3,206

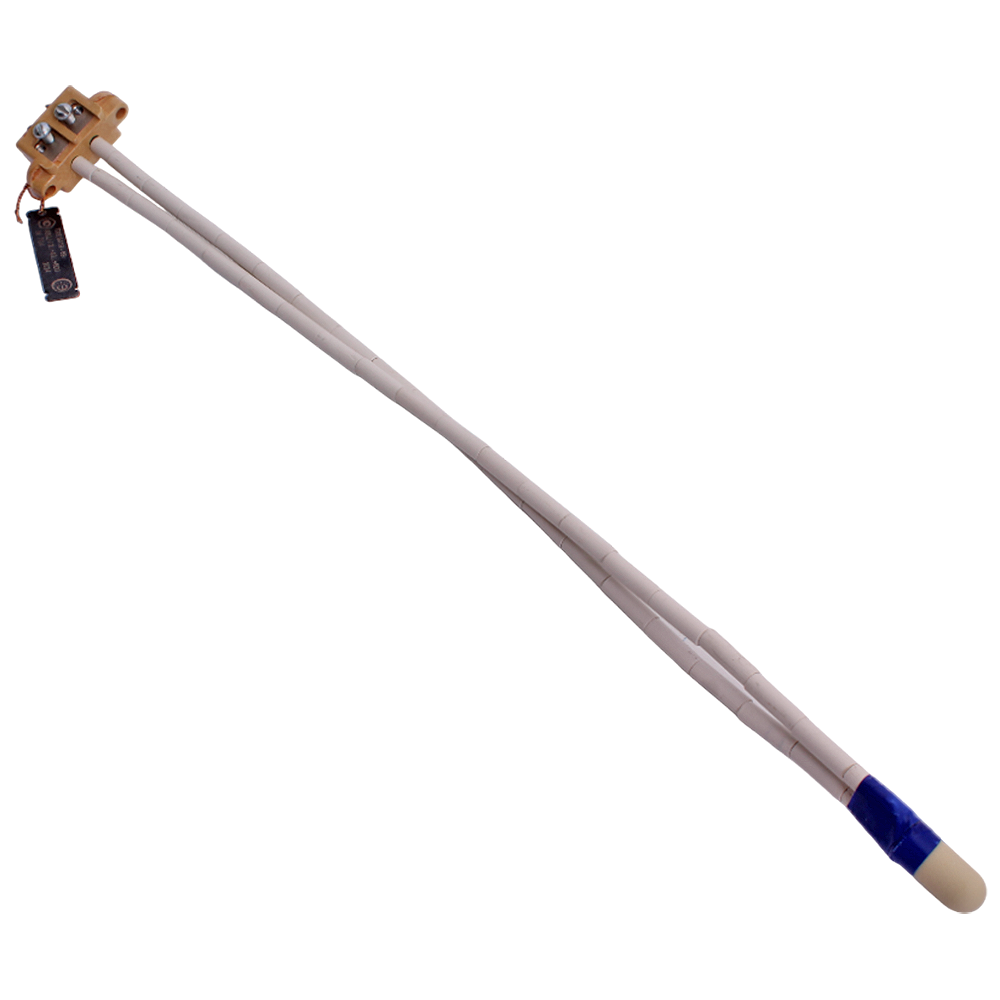

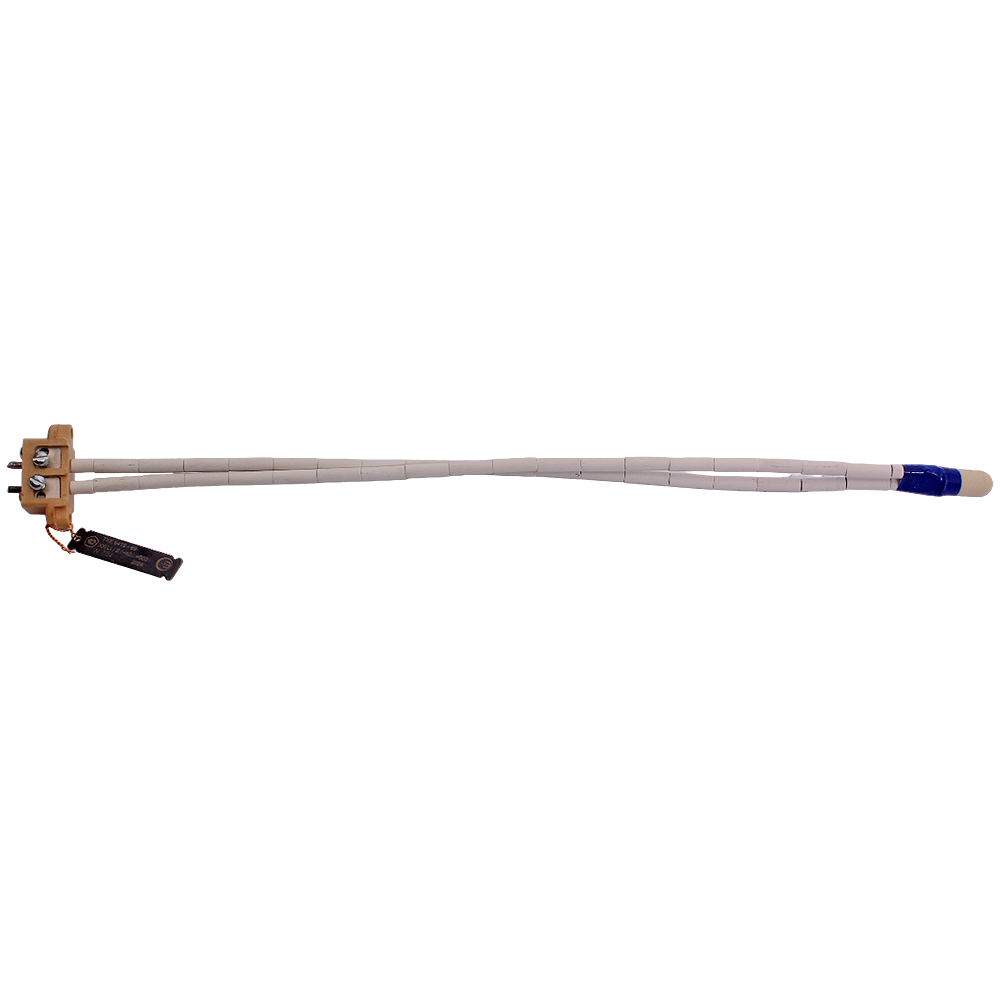

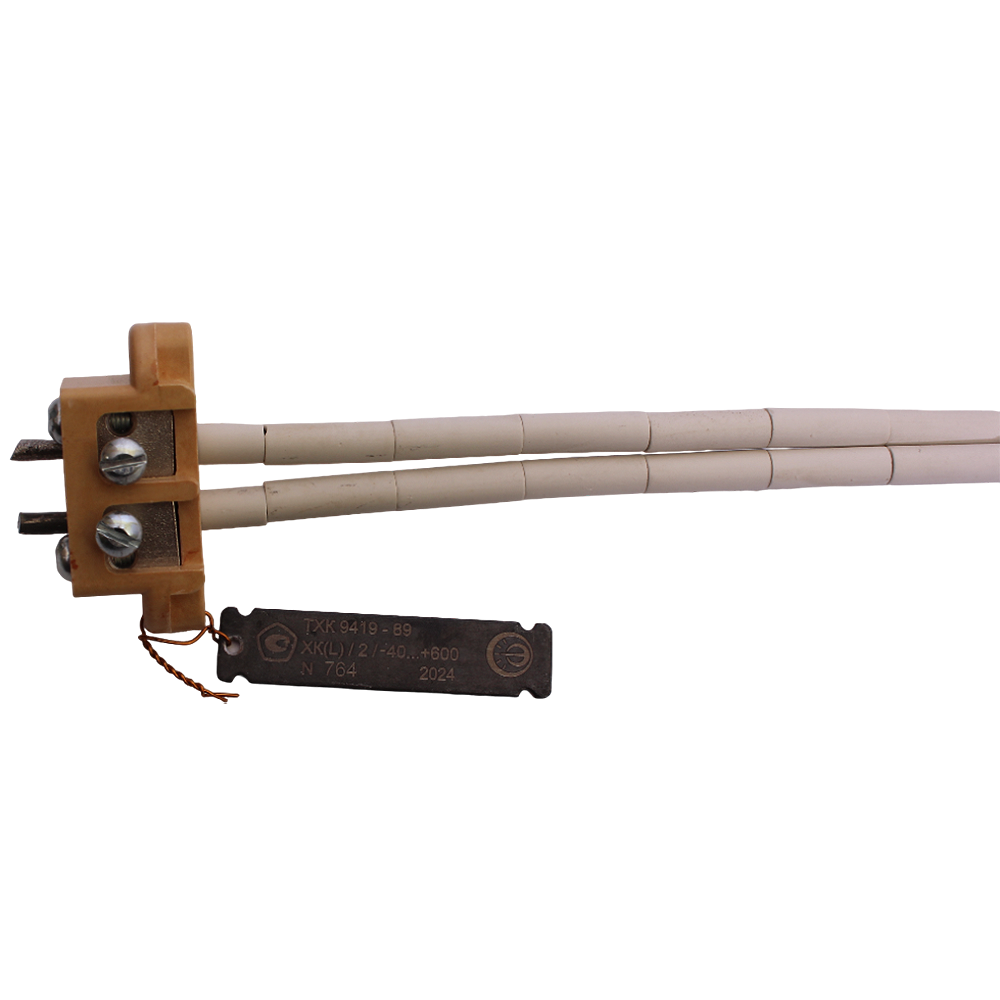

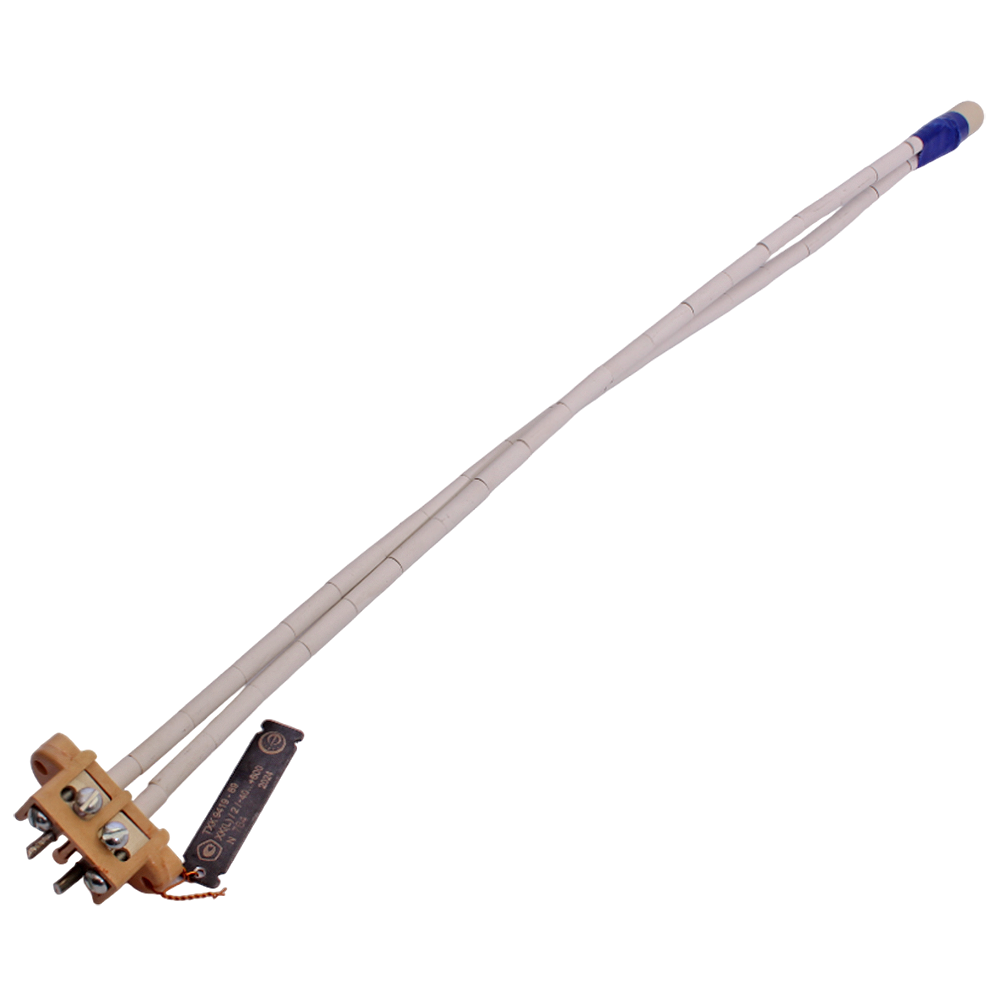

Исполнение рабочего спая - изолирован. Показатель тепловой инерции: 140 с.
Материал электродов - Ø 3,2 - проволока ДКРХМ Ø 3,2 НХ 9,5-МНМц 43-0,5.2.
Изоляция керамическими бусами.

ТХА-9419-88

320

-

0,096

ТХА-9419 рис 3
Рис.3

ТХА-9419-89

400

-

0,118

ТХА-9419-90

500

-

0,143

ТХА-9419-91

630

-

0,179

ТХА-9419-92

800

-

0,221

ТХА-9419-93

1000

-

0,275

ТХА-9419-94

1250

-

0,339

ТХА-9419-95

1600

-

0,432

ТХА-9419-96

2000

-

0,535

ТХА-9419-97

2500

-

0,667

ТХА-9419-98

3150

-

0,838

Стандартный комплект поставки

  • ТХК-9419 преобразователь термоэлектрический.
  • Паспорт.



Чтобы правильно подобрать ТХК-9419, узнать стоимость преобразователей ТХК-9419 или купить ТХК-9419, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
