ТХК-9312 преобразователи термоэлектрические
Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+600°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термоэлектрические преобразователи ТХК-9312 предназначены для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру; твердых тел (металла); газа МЭА раствора установок получения серы, доочистки газа от H2S.
Датчики температуры ТХК-9312 изготавливаются по ТУ-4211-088-02566540-2010.
Средняя наработка до отказа - 50000 часов.
Диапазон измеряемых температур при арматуре из стали по ГОСТ 5632:
- 12Х18H10T: -40...+600°C.
- 08Х20Н14С2: -40...+900°C.
- 10Х17Н13М2Т и при длине монтажной части 10, 20, 40 мм: -40...+400°C.
Технические характеристики
| Класс допуска | 1, 2 |
| Показатель тепловой инерции | 8 с, 20 с, 40 с, 50 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный, Неизолированный |
| Диапазон условных давлений | 0,4 МПа; 6,3 МПа |
| Средняя наработка до отказа при номинальных температурах | 50000 ч |
| Материал погружаемой части | Сталь 12Х18Н10T, 08Х18Н10Т (защитная арматура) |
| Устойчивость к вибрации | L3, N3 |
| Присоединение к процессу | Штуцер подвижный M20×1,5 |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP20 |
Структура обозначения, пример заказа
Вид климатического исполнения: У2, Т2
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное исполнение |
l, мм |
Схема |
Рисунок |
Показатель тепловой инерции |
|
|
C защитной гильзой, с |
Без защитной гильзы, с |
||||
|
ТХК-9312.045-03 |
320 |
Сх.2
|

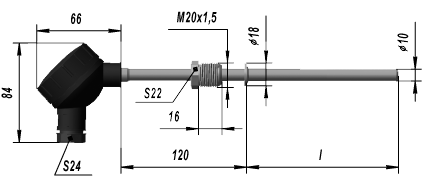

Рис. 1 |
Не более 120 |
Не более 40 |
|
ТХК-9312.045-13 |
500 |
||||
|
ТХК-9312.045-23 |
800 |
||||
|
ТХК-9312.045-33 |
1000 |
||||
|
ТХК-9312.045-43 |
1250 |
||||
|
ТХК-9312.045-53 |
1600 |
||||
|
ТХК-9312.045-63 |
2000 |
||||
|
ТХК-9312.045-08 |
320 |
||||
|
ТХК-9312.045-18 |
500 |
Сх.4 |
|||
|
ТХК-9312.045-28 |
800 |
||||
|
ТХК-9312.045-38 |
1000 |
||||
|
ТХК-9312.045-48 |
1250 |
||||
|
ТХК-9312.045-58 |
1600 |
||||
|
ТХК-9312.045-68 |
2000 |
||||
|
ТХК-9312.047-03 |
120 |
Сх.2 |
Рис. 2 |
Не более 120 |
Не более 40 |
|
ТХК-9312.047-13 |
160 |
||||
|
ТХК-9312.047-23 |
200 |
||||
|
ТХК-9312.047-33 |
250 |
||||
|
ТХК-9312.047-43 |
320 |
||||
|
ТХК-9312.047-53 |
400 |
||||
|
ТХК-9312.047-63 |
500 |
||||
|
ТХК-9312.047-73 |
630 |
||||
|
ТХК-9312.047-83 |
800 |
||||
|
ТХК-9312.047-93 |
1000 |
||||
|
ТХК-9312.047-08 |
120 |
Сх.4 |
|||
|
ТХК-9312.047-18 |
160 |
||||
|
ТХК-9312.047-28 |
200 |
||||
|
ТХК-9312.047-38 |
250 |
||||
|
ТХК-9312.047-48 |
320 |
||||
|
ТХК-9312.047-58 |
400 |
||||
|
ТХК-9312.047-68 |
500 |
||||
|
ТХК-9312.047-78 |
630 |
||||
|
ТХК-9312.047-88 |
800 |
||||
|
ТХК-9312.047-98 |
1000 |
||||
|
ТХК-9312.049-03 |
1250 |
Сх.2 |
|||
|
ТХК-9312.049-13 |
1600 |
||||
|
ТХК-9312.049-23 |
2000 |
||||
|
ТХК-9312.049-08 |
1250 |
||||
|
ТХК-9312.052-03 |
120 |
Сх.2 |
Рис. 3 |
Не более 40 |
Не более 8 |
|
ТХК-9312.052-13 |
160 |
||||
|
ТХК-9312.052-23 |
200 |
||||
|
ТХК-9312.052-33 |
250 |
||||
|
ТХК-9312.052-43 |
320 |
||||
|
ТХК-9312.052-53 |
400 |
||||
|
ТХК-9312.052-63 |
500 |
||||
|
ТХК-9312.052-73 |
630 |
||||
|
ТХК-9312.052-83 |
800 |
||||
|
ТХК-9312.052-93 |
1000 |
||||
|
ТХК-9312.052-08 |
120 |
Сх.4 |
|||
|
ТХК-9312.052-18 |
160 |
||||
|
ТХК-9312.052-28 |
200 |
||||
|
ТХК-9312.052-38 |
250 |
||||
|
ТХК-9312.052-48 |
320 |
||||
|
ТХК-9312.052-58 |
400 |
||||
|
ТХК-9312.052-68 |
500 |
||||
|
ТХК-9312.052-78 |
630 |
||||
|
ТХК-9312.052-88 |
800 |
||||
|
ТХК-9312.052-98 |
1000 |
||||
|
Конструктивное исполнение |
l, мм |
l1, мм |
d, мм |
Схема |
Диапазон измеряемых температур, °С |
Материал защитной арматуры |
Рисунок |
|
ТХК-9312.054-13 |
10 |
100 |
14 |
Сх.2 |
-40...+400 |
Сталь12Х18Н10Т |
Рис.4 |
|
ТХК-9312.054-14 |
20 |
80 |
18 |
||||
|
ТХК-9312.054-15 |
40 |
120 |
-40...+600 |
||||
|
ТХК-9312.054-16 |
80 |
80 |
|||||
|
ТХК-9312.054-17 |
80 |
160 |
|||||
|
ТХК-9312.054-18 |
100 |
160 |
|||||
|
ТХК-9312.054-19 |
160 |
100 |
|||||
|
ТХК-9312.054-20 |
200 |
200 |
|||||
|
ТХК-9312.054-21 |
250 |
160 |
|||||
|
ТХК-9312.054-22 |
320 |
80 |
|||||
|
ТХК-9312.054-23 |
320 |
320 |
|||||
|
ТХК-9312.054-24 |
400 |
250 |
|||||
|
ТХК-9312.054-25 |
500 |
120 |
|||||
|
ТХК-9312.054-58 |
630 |
170 |
|||||
|
ТХК-9312.054-59 |
800 |
200 |
|||||
|
ТХК-9312.070-18 |
10 |
100 |
14 |
Сх.4 |
Сталь12Х18Н10Т (алюминиевая головка) |
Рис.5 |
|
|
ТХК-9312.070-19 |
20 |
80 |
18 |
||||
|
ТХК-9312.070-20 |
40 |
120 |
|||||
|
ТХК-9312.070-21 |
80 |
80 |
|||||
|
ТХК-9312.070-22 |
80 |
160 |
|||||
|
ТХК-9312.070-23 |
100 |
160 |
|||||
|
ТХК-9312.070-24 |
160 |
100 |
|||||
|
ТХК-9312.070-25 |
200 |
200 |
|||||
|
ТХК-9312.070-26 |
250 |
160 |
|||||
|
ТХК-9312.070-27 |
320 |
80 |
|||||
|
ТХК-9312.070-28 |
320 |
320 |
|||||
|
ТХК-9312.070-29 |
400 |
250 |
|||||
|
ТХК-9312.070-30 |
500 |
120 |
|||||
|
ТХК-9312.070-31 |
630 |
170 |
|||||
|
ТХК-9312.070-32 |
800 |
200 |
|||||
|
ТХК-9312.070-33 |
1000 |
||||||
|
ТХК-9312.070-34 |
1250 |
||||||
|
ТХК-9312.070-35 |
1600 |
Стандартный комплект поставки
- ТХК-9312 преобразователь термоэлектрический.
- Паспорт.
