КТХК02.03 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: +360...+800°C, +375...+600°C, -40...+375°C, -100...+360°C

Тип контролируемой среды: Поверхности твердых тел, Подшипники качения, скольжения

Маркировка взрывозащиты: 0ExiaIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

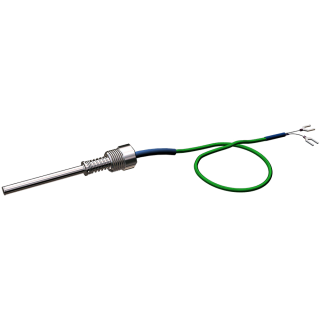

Термоэлектрические преобразователи КТХК02.03 предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надежного контакта с поверхностью и монтажного элемента в виде подпружиненного подвижного штуцера.

Рабочая часть модификации 02.03 выполнена из термопарного кабеля, который может быть изогнут для измерений в труднодоступных местах.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Таблица 1. Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20 мА	к0Т40	±0,4% ∙ tn* или ±1,5°С	4-20 мА + HART	к1Н25	±0,25% ∙ tn или ±0,9°С
	к1Т50	±0,5% ∙ tn или ±2,0°С		к0Н40	±0,4% ∙ tn или ±1,2°С
	к2Т80	±0,8% ∙ tn или ±2,5°С		к1Н50	±0,5% ∙ tn или ±1,7°С
	к2Т80	±0,8% ∙ tn или ±2,5°С		к2Н80	±0,8% ∙ tn или ±2,5°С

*tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Таблица 2. Пределы допускаемых отклонений от НСХ

Обозначение ДТ	НСХ	Обозначение класса первичного преобразователя	*Диапазон измерений, °С**		Пределы допускаемых отклонений от НСХ ΔПП, °С
			от	до
КТХК, КТХК Ех	ХК (L)	k1	-40	+375	±1,5
			+375	+600	±0,004·\|t\|
		k2	-100	+360	±2,5
			+360	+800	±(0,7+0,005·\|t\|)

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.

Таблица 3. Показатель тепловой инерции τ _0,63

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, с
Вид рабочего спая	d = 3,0	d = 4,5	d = 6,0
Изолированный от оболочки	1,0	2,0	4,0
Неизолированный от оболочки	0,5	1,0	2,0

Технические характеристики

Класс допуска	1, 2
Предел допускаемого отклонения от НСХ	См. таблицу 2
Показатель тепловой инерции	См. таблицу 3
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1 МПа
Средняя наработка до отказа при номинальных температурах	В зависимости от группы условий эксплуатации: I — 10 лет; II — 4 года; III — 2 года
Материал погружаемой части	Сталь 12Х18Н10Т, AISI321, AISI316, AISI310
Унифицированный выходной сигнал	4-20 мА, HART
Устойчивость к вибрации	F3
Диаметр монтажной части	3; 4,5; 6 мм
Длина монтажной части	6÷320 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP40, IP65

Структура обозначения, пример заказа

КТХК - Exi - 02.03

50 - k1

С321

Д - 20

100

2х

500 - М16

Длина l провода: 100÷30000 — указать размер в мм: 500, 1000, 2000, 3150 и более

Монтажный элемент: М16, М20 — штуцер с резьбой М16х1.5, М20х1.5

Количество удлинительных проводов:
не заполнено — один удлинительный провод (И, И2, Н, Н2);
2х — два провода по 1 паре термоэлектродов в каждом (И2 кроме провода 80)

Монтажная длина: 6÷320 — указать размер в мм

Толщина оболочки кабеля: не заполнено — стандартная толщина оболочки; Д — двойная толщина оболочки

Наружный диаметр: 3; 4,5; 6 — размер в мм по выбору заказчика

Материал наружной оболочки кабеля: С10 — cталь 12Х18Н10Т; С321 — AISI321; С316 — AISI316; Т310 — AISI310

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая термопары:
И — изолированный;
Н — неизолированный

Вариант исполнения проводов (см. варианты исполнений)

Класс датчика: k0; к1; к2

Узел коммутации (см. варианты исполнений)

Тип датчика: КТХК

Вид взрывозащиты: не заполнено — общего назначения; Exi — 0ExiaIICT6 X

Модификация: 02.03 — кабельный, с подпружиненным подвижным штуцером

Варианты исполнений

Варианты исполнения коммутационных головок

004	060	050	002	080

Узел коммутации датчика

0	свободные концы 50 мм	IP65 провод 50-69, 80	0ExiaIICT6 или общего назначения
0	свободные концы 50 мм	IP40 провод 70	общего назначения
2	вилка мини-разъема	IP40	общего назначения
4	вилка стандарт-разъема	IP40	общего назначения

Вариант исполнения проводов

50	многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
51	многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод
52	многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод
54	одножильный провод изоляция Силикон / Силикон без экрана
60	многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
61	многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод
62	многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод
63	многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика
64	одножильный провод изоляция Фторопласт / Фторопласт без экрана
70	многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали
80	многожильный провод с фторопластовой изоляцией в металлорукаве

Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
