ДТПL344-EXI преобразователи термоэлектрические с кабельным выводом взрывозащищенные

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

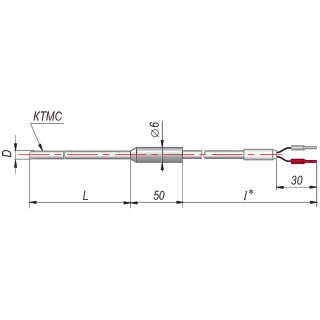

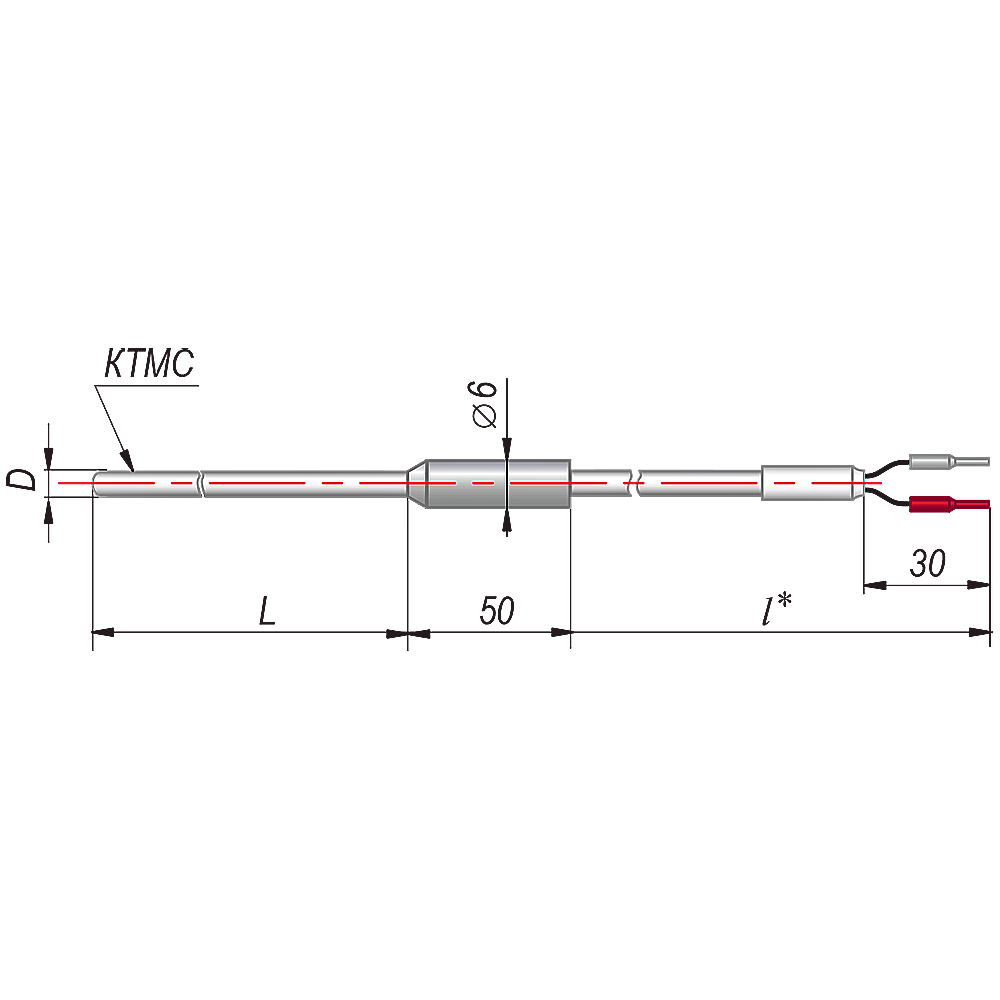

Описание

Взрывозащищенные термоэлектрические преобразователи с кабельным выводом ДТПL344-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения: взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.



Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011);
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Особые условия эксплуатации датчиков (знак Х в конце маркировки):

  • подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности;
  • установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя;
  • температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды (см. таблицу 1).



Таблица 1. Температурный класс в маркировке взрывозащиты

 Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

 Температура окружающей и контролируемой среды, не более

+425°С

+275°С

+195°С

+130°С

+95°С

+80°С





Расшифровка маркировки взрывозащиты 0Ех ia IIC T1...Т6 Ga Х:

0

 — датчики относятся к категории особо взрывобезопасного оборудования;

Ех

 — знак соответствия стандартам взрывозащиты;

ia

 — вид взрывозащиты «искробезопасная цепь», уровень «ia» (наивысший);

IIC

 — группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород);

Т1…

Т6

 — датчик может использоваться в температурных классах Т1…Т6;

Ga

 — уровень взрывозащиты датчика «очень высокий», применены дополнительные средства взрывозащиты;

Х

 — особые условия эксплуатации датчиков.




Таблица 2. Провода термопарные тип L (ХK), поставляемые в качестве кабельного ввода на основе КТМС

Конструктивное исполнение

Наименование

Описание

Температурный   диапазон

Внешний диаметр

(толщ./ширина)

1 — термоэлектродная проволока;

2, 4 и 5 — обмотка стеклонитью с пропиткой нагревостойким лаком;

3 — обмотка фторопластовой запеченной пленкой;

6 — обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком;

7 — экран из медной луженной оловом проволоки

кабель СФКЭ ХК

2×0,5

многожильный;

С — изоляция из стекловолокна;

Ф — изоляция из фторопластовой пленки;

К — комбинированная изоляция и оболочка;

Х — положительная жила, сплав хромель;

К — отрицательная жила, сплав копель;

2 — количество жил;

0, 5 — сечение жилы

-60…+250°С

3,0/4,5 мм

1 — термоэлектродная проволока;

2 — cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5;

ДКТК011-0,7;

ДКТК011-1,2

одножильный;

диаметр проводов — 0,5 мм;

изоляция — нить К11С6

-40…+300°С

1,8/2,0 мм;

2,0/2,8 мм;

2,8/4,0 мм



Технические характеристики

Класс допуска 2
Предел допускаемого отклонения от НСХ ±2,5°С (-40…+360°С включ.);
±(0,700+0,005t)°С (св. +360)
Показатель тепловой инерции С изолированным рабочим спаем — 4 с;
С неизолированным рабочим спаем — 3 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 40000 ч
Материал погружаемой части Cталь 12Х18Н10Т
Длина монтажной части 60 мм, 100...30000 (кратно 10)
Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

ДТПХ
ХХ4
Х.
Х/
Х
Х.
Х.
EXI-Х

Температурный класс в маркировке взрывозащиты:
Т1 — не более +425°С;
Т2 — не более +275°С;
Т3 — не более +195°С;
Т4 — не более +130°С;
Т5 — не более +90°С;
Т6 — не более +80°С

Класс допуска:
<без обозначения> — второй класс, от -40°С

Тип кабеля:
Д — кабель ДКТ

Длина кабельного вывода l:
0,2 — 0,2 м (стандарт);
<по заказу> — 0,3...20,0 м кратно 0,1 м

Длина монтажной части L, мм:
60, 100...30000 (кратно 10)

Диаметр КТСМ:
5 — 1,5 мм;
6 — 2,0 мм;
7 — 3,0 мм;
9 — 4,5 мм

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение датчика (модель):
344 — датчики с кабельным выводом

Номинальная статическая характеристика (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель

Стандартный комплект поставки

  • Датчик ДТПL344-EXI — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
