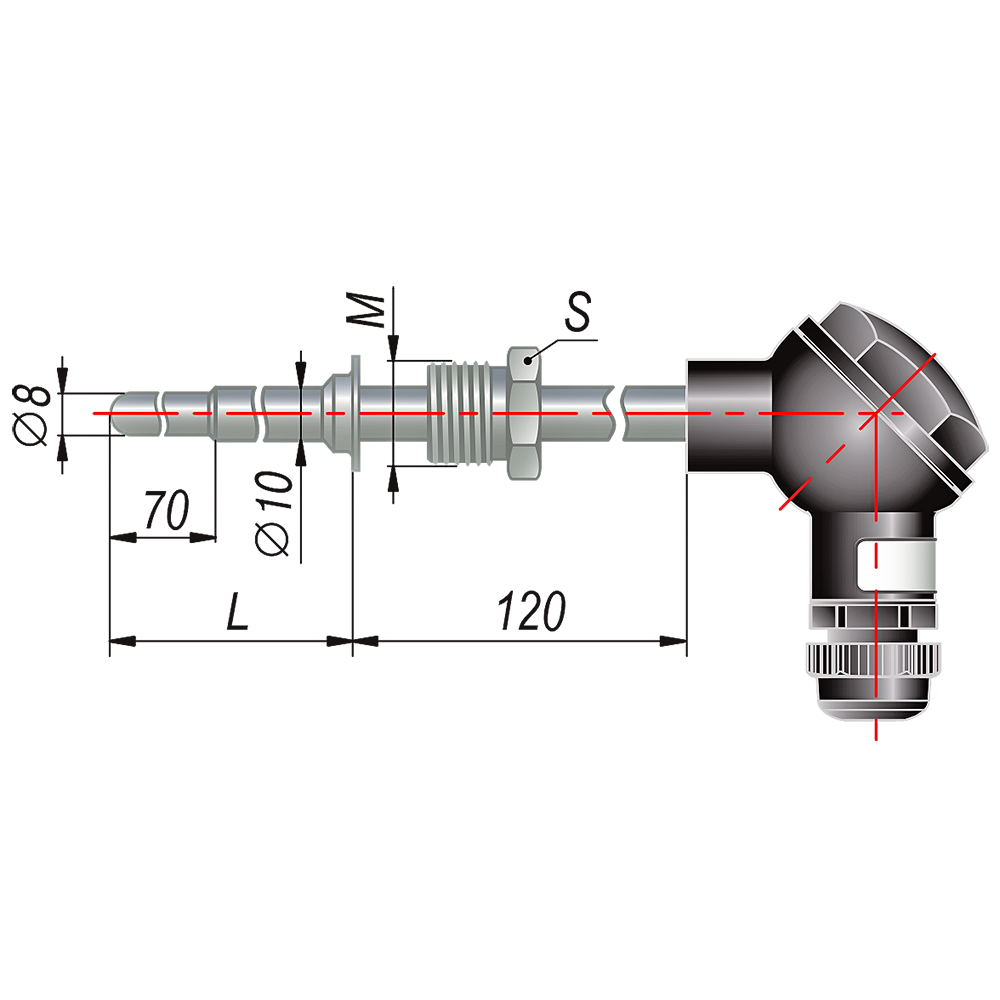

ДТПL055 преобразователи термоэлектрические c коммутационной головкой

Скачать PDF

Тип датчика температуры: ТХК

Номинальная статическая характеристика: L

Диапазон измеряемых температур: -40...+600°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи c коммутационной головкой ДТПL055 предназначены для температурных измерений твердых, жидких и газообразных сред.

Присоединение термопар 055 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

  • +200°С — для клеммных головок из алюминиевого сплава;
  • +120°С — для головок из полиамида.

Для монтажа датчиков ДТПL055 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПL без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.



Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная

Пластмассовая

Металлическая

Пластмассовая

Металлическая

М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 10 мм



Технические характеристики

Класс допуска 2
Предел допускаемого отклонения от НСХ -40…+333°C включ. — ±2,5°C;
св. 333°C — ±0,0075t°C
Показатель тепловой инерции с изолированным рабочим спаем, не более — 20 с;
с неизолированным рабочим спаем, не более — 10 с
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений 0,4…10 МПа (в зависимости от конструктивного исполнения)
Средняя наработка до отказа при номинальных температурах 16000 ч
Материал погружаемой части Сталь 12Х18Н10Т
Длина монтажной части 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP67

Структура обозначения, пример заказа

Х
ДТПХ
ХХ5
Х
Х
Х
Х.
Х

Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм (стандарт);
2 — 1,2 мм

Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая

Материал защитной арматуры:
0 — сталь 12Х18Н10Т

Длина монтажной части L, мм:
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный

Конструктивное исполнение коммутационной головки:
<без обозначения> — стандартная головка;
Л — увеличенная коммутационная головка

Конструктивное исполнение датчика (модель):
055 — датчики с коммутационной головкой

Номинальная статистическая характеристика (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель

Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента

Стандартный комплект поставки

  • Датчик ДТПL055 — 1 шт.
  • Паспорт и гарантийный талон — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Скачать документацию

ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ
