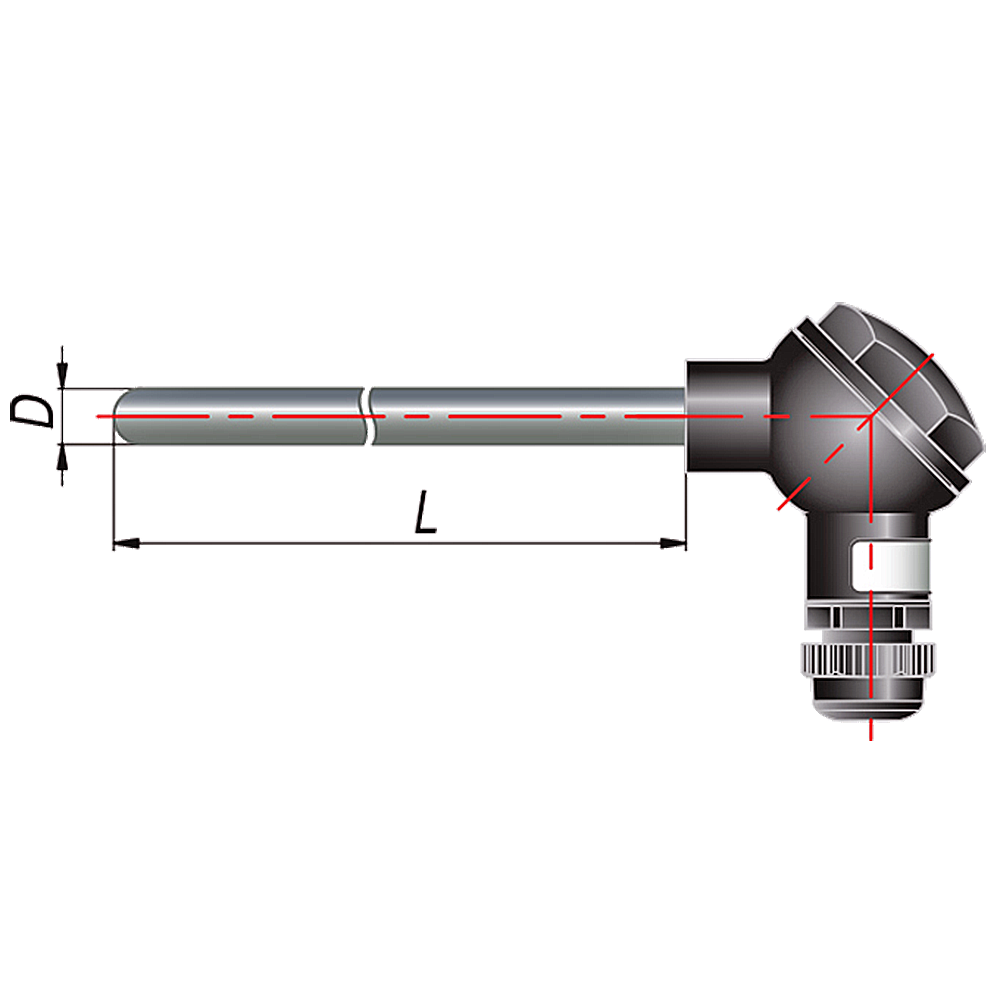

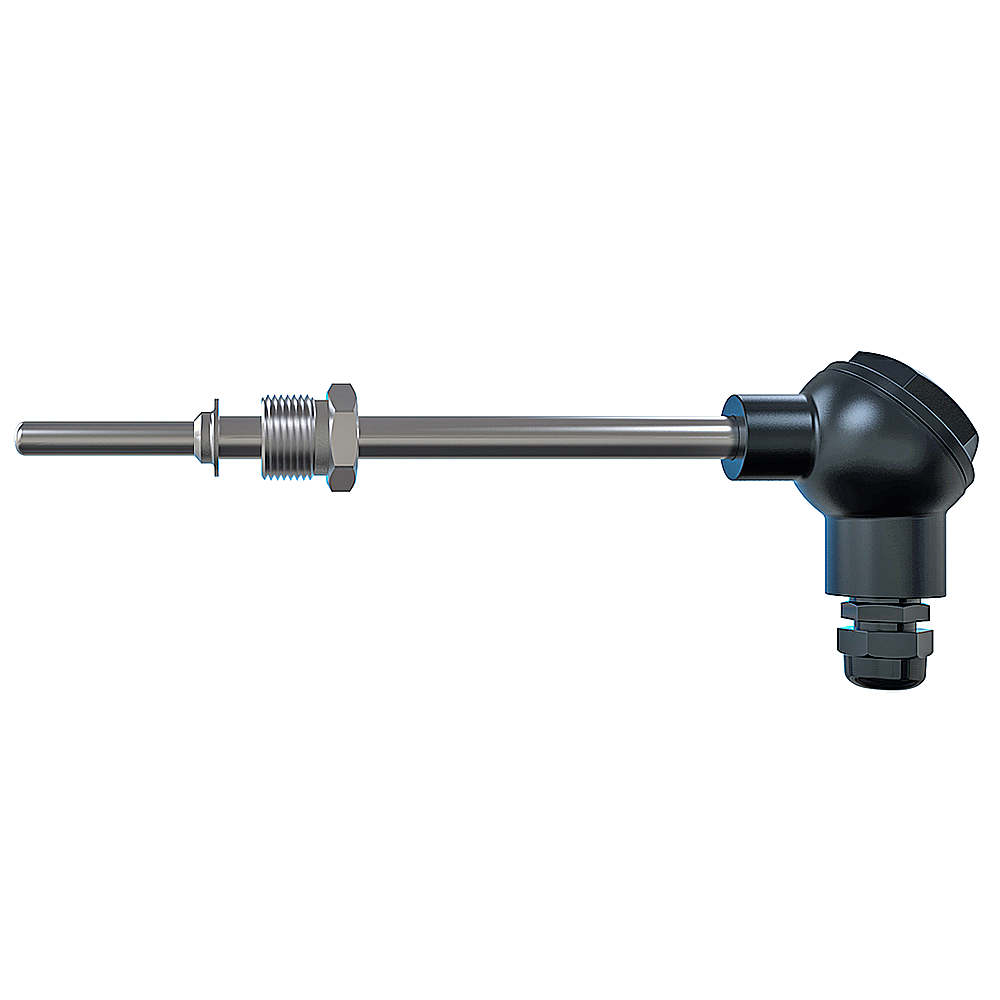

ДТПL025-EXI преобразователи термоэлектрические c коммутационной головкой взрывозащищенные
Тип датчика температуры: ТХК
Номинальная статическая характеристика: L
Диапазон измеряемых температур: -40...+600°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: 0ЕхiaIIСТ1GaХ, 0ЕхiaIIСТ2GaХ, 0ЕхiaIIСТ3GaХ, 0ЕхiaIIСТ4GaХ, 0ЕхiaIIСТ5GaХ, 0ЕхiaIIСТ6GaХ
Цена (без учета НДС): По запросу руб.
Описание
Датчики температуры ДТПL025-EXI имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
- Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
- Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- +200°С — для клеммных головок из алюминиевого сплава;
- +120°С — для головок из полиамида.
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
Установка, подключение, эксплуатация, техническое обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
+425°С |
+275°С |
+195°С |
+130°С |
+95°С |
+80°С |
Конструктивное исполнение коммутационной головки для ДТП
|
Стандартное исполнение |
Увеличенная |
||
|
Пластмассовая |
Металлическая |
Пластмассовая |
Металлическая |
|
|
|
|
|
|
М16×1,5 |
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 |
Кабельный ввод М20×1,5 |
|
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 10 мм |
Технические характеристики
| Класс допуска | 2 |
| Показатель тепловой инерции | С изолированным рабочим спаем — 20 с; С неизолированным рабочим спаем — 10 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая | Изолированный, Неизолированный |
| Герметичность к измеряемой среде | Герметичный |
| Диапазон условных давлений | 0,4…10 МПа (в зависимости от конструктивного исполнения) |
| Средняя наработка до отказа при номинальных температурах | 16000 ч |
| Материал погружаемой части | Cталь 12Х18Н10Т |
| Длина монтажной части | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм |
| Исполнение по степени защиты | IP54 |
Структура обозначения, пример заказа
Температурный класс в маркировке взрывозащиты:
Т1 — +425°С;
Т2 — +275°С;
Т3 — +195°С;
Т4 — +130°С;
Т5 — +95°С;
Т6 — +80°С
Длина монтажной части L, мм:
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Материал защитной арматуры:
0 — сталь 12Х18Н10Т (-40...+600°С)
Материал коммутационной головки:
0 — пластмассовая;
1 — металлическая
Диаметр термоэлектрода:
0 — 0,5 мм;
1 — 0,7 мм (стандарт);
2 — 1,2 мм
Исполнение рабочего спая относительно корпуса:
0 — изолированный;
1 — неизолированный
Конструктивное исполнение коммутационной головки:
<без обозначения> — стандартное исполнение;
Л — увеличенная коммутационная головка
Конструктивное исполнение датчика (модель):
025 — датчики с коммутационной головкой
Номинальная статическая характеристика (НСХ):
L — преобразователь типа ТПL (ХК) хромель-копель
Количество чувствительных элементов:
<без обозначения> — один чувствительный элемент (стандарт);
2 — два чувствительных элемента
Стандартный комплект поставки
- Датчик ДТПL025-EXI — 1 шт.
- Паспорт и гарантийный талон — 1 экз.
- Руководство по эксплуатации — 1 экз.
Скачать документацию
