ТХА-9709Ф преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+200°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Сыпучие среды

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи ТХА-9709Ф предназначены для измерения температуры жидких, газообразных и сыпучих веществ, в частности для измерения температуры электролита щелочных аккумуляторов. Применяются в составе цифровых измерителей температуры.

Технические характеристики хромель-алюмелевых термопар ТХА-9709Ф соответствуют ТУ 4211-088-02566540-2010.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 20 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Средняя наработка до отказа при номинальных температурах 35000 ч
Материал погружаемой части Сталь ХН78Т, фторопласт (защитная арматура)
Устойчивость к вибрации N2
Длина погружаемой части 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1600 мм
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP51

Структура обозначения, пример заказа

ТХА
9709Ф
07
У2

Вид климатического исполнения: У2, Т2

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

Рисунок

1, мм

D, мм

d, мм

ТХА-9709Ф-00

1

200

6

4,5

ТХА-9709Ф-01

250

7

5,5

ТХА-9709Ф-02

320

ТХА-9709Ф-03

400

ТХА-9709Ф-04

500

ТХА-9709Ф-05

630

7,5

6,5

ТХА-9709Ф-06

800

ТХА-9709Ф-07

1000

ТХА-9709Ф-08

1600

ТХА-9709Ф-09

2

200

6

4,5

ТХА-9709Ф-10

250

7

5,5

ТХА-9709Ф-11

320

ТХА-9709Ф-12

400

ТХА-9709Ф-13

500

ТХА-9709Ф-14

630

7,5

6,5

ТХА-9709Ф-15

800

ТХА-9709Ф-16

1000

ТХА-9709Ф-17

1600

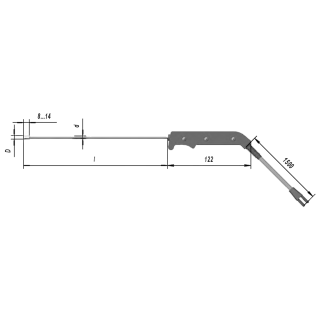

Габаритный чертеж

Стандартный комплект поставки

  • ТХА-9709Ф преобразователь термоэлектрический.
  • Паспорт.
