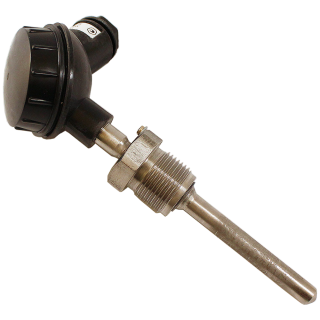

ТХА-9420 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+600°C, -40...+700°C, -40...+800°C

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали, Продукты сгорания топлива

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики температуры ТХА-9420 предназначены для измерения температуры выхлопных газов, воды, пара, газа в различных отраслях промышленности.

Термоэлектрические преобразователи ТХА-9420 изготавливаются по ТУ-4211-088-02566540-2010.

Средняя наработка до отказа - 50000 часов.

Материал электродов: проволока ДКРХМ диаметром 1,2 мм; сплав НХ9,5; сплав НМц АК 2-2-1 2.

Технические характеристики

Класс допуска 2
Показатель тепловой инерции 2 с, 5 с, 50 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный, Неизолированный
Диапазон условных давлений 0,25 МПа; 2,5 МПа; 10 МПа; 32 МПа
Средняя наработка до отказа при номинальных температурах 50000 ч
Материал погружаемой части Сталь 12Х18Н10T, 10Х17Н13М2Т (защитная арматура)
Устойчивость к вибрации V3
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP52, IP55

Структура обозначения, пример заказа

ТХА
9420
19.01
У2

Вид климатического исполнения: У2, Т2

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивно
исполнение

Рисунок

I

L

d

R

l1,

Исп.
рабочего
спая

Показ. тепловой инерции,
с

Материал
защитной
арматуры

Диапазон
изм.
температур,
ºС

ТХА-9420-00


Рис.1
Ру=2,5 МПа
Штуцер подвижный

80

200

М27х2;
S30



50

Изолиро-
ван

Не более 50

Сталь
12Х18Н10Т

-40...+600

ТХА-9420-01

100

220

ТХА-9420-02

120

240

ТХА-9420-03

160

280

ТХА-9420-04

200

320

ТХА-9420-05

250

370

ТХА-9420-06

320

440

ТХА-9420-07

400

520

ТХА-9420-16


Рис.2
Ру=10 МПа
Штуцер подвижный

80

200

12

Сталь
10Х17Н13М2Т

-40...+800

ТХА-9420-17

100

220

ТХА-9420-18

120

240

ТХА-9420-19

160

280

ТХА-9420-20

200

320

ТХА-9420-21

250

370

ТХА-9420-22

320

440

ТХА-9420-23

400

520

ТХА-9420-16.01

80

200

М22х1,5;
S24



9,5

ТХА-9420-17.01

100

220

12Х18Н10Т

ТХА-9420-18.01

120

240

Сталь
10Х17Н13М2Т

ТХА-9420-19.01

160

280

ТХА-9420-64


Рис.3
Ру=0,25 МПа
Штуцер подвижный

80

270

М27х2;
S30

12

120

Изолиро-
ван

Не более 5

-40...+700

ТХА-9420-65

100

290

ТХА-9420-66

120

310

ТХА-9420-67

160

250

ТХА-9420-68

200

390

ТХА-9420-69

250

440

ТХА-9420-70

320

510

ТХА-9420-71

400

590

ТХА-9420-72

80

270

200

ТХА-9420-73

100

290

ТХА-9420-74

120

310

ТХА-9420-75

160

250

ТХА-9420-76

200

390

ТХА-9420-77

250

440

ТХА-9420-78

320

510

ТХА-9420-79

400

590

ТХА-9420-80


Рис.4
Ру=32 МПа
Штуцер подвижный

50

180

60

Не
изолиро-ван

Не более 2

Сталь
12Х18Н10Т

-40...+600

ТХА-9420-81

60

190

ТХА-9420-82

80

210

ТХА-9420-83

100

230

ТХА-9420-84

120

250

ТХА-9420-85

160

290

ТХА-9420-86

200

330

ТХА-9420-87

250

380

ТХА-9420-88

320

450

ТХА-9420-102


Рис.5
Ру=2,5 МПа
Штуцер подвижный

100

1150

М22х1,5

-



500

Изолиро-ван

Не более 50

-40...+800

ТХА-9420-103

G1/2-B

ТХА-9420-104


Рис.6

М22х1,5

ТХА-9420-105

G1/2-B

Стандартный комплект поставки

  • ТХА-9420 преобразователь термоэлектрический.
  • Паспорт.
