ТХА-9415 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+800°C

Тип контролируемой среды: Продукты сгорания топлива

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Термоэлектрические преобразователи ТХА-9415 предназначены для контроля температуры продуктов сгорания природного газа на агрегатах ГПА-25/76, а также на импортных агрегатах компрессорных станций магистральных газопроводов при скорости потока газа перед защитным экраном рабочего конца термопреобразователя до 70 м/сек.

Хромель-алюмелевые термопары ТХА-9415 изготавливаются по ТУ-4211-088-02566540-2010.

Средняя наработка до отказа - 60000 часов.

Технические характеристики

Класс допуска 1, 2
Показатель тепловой инерции 0,35 с
Количество рабочих спаев 1
Исполнение рабочего спая Изолированный
Диапазон условных давлений 4,0 МПа
Средняя наработка до отказа при номинальных температурах 60000 ч
Материал погружаемой части Сталь 08Х20Н14С2 - для D=10 мм, сталь 12X18H10T - для D=20 мм (защитная арматура)
Устойчивость к вибрации F3
Диаметр погружаемой части 10 мм, 20 мм
Длина погружаемой части 255 мм, 260 мм, 280 мм, 320 мм, 420 мм, 440 мм, 500 мм, 520 мм
Климатическое исполнение (диапазон рабочих температур) Т2, У2
Исполнение по степени защиты IP52, IP54

Структура обозначения, пример заказа

ТХА
9415
11.04
У2

Вид климатического исполнения: У2, Т2

Конструктивное исполнение датчика температуры (см. Варианты исполнений)

Модель датчика температуры

Тип датчика температуры

Варианты исполнений

Конструктивное исполнение

Рисунок

Размеры, мм

Класс допуска - 1

Класс допуска - 2

D, мм

l, мм

L, мм

Материал защитной арматуры Сталь 08Х20Н14С2 (для D=10 мм), сталь 12X18H10T (для D=20 мм)

ТХА-9415-00.00

ТХА-9415-10.00

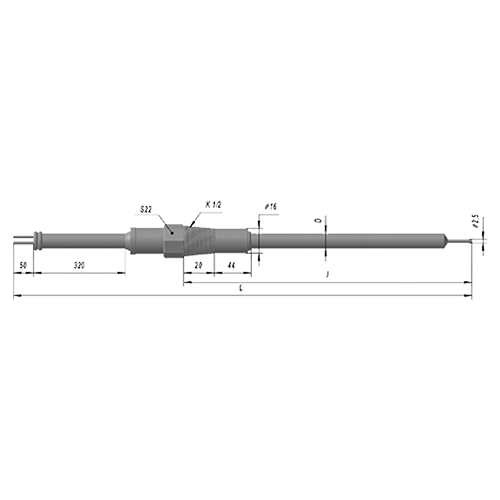

Рис.1
Штуцер неподвижный
IP54


10

255

390

ТХА-9415-00.01

ТХА-9415-10.01

260

395

ТХА-9415-00.02

ТХА-9415-10.02

280

415

ТХА-9415-00.03

ТХА-9415-10.03

320

455

ТХА-9415-00.04

ТХА-9415-10.04

420

555

ТХА-9415-00.05

ТХА-9415-10.05

440

575

ТХА-9415-00.06

ТХА-9415-10.06

500

635

ТХА-9415-00.07

ТХА-9415-10.07

520

655

ТХА-9415-01.00

ТХА-9415-11.00

20

255

390

ТХА-9415-01.01

ТХА-9415-11.01

260

395

ТХА-9415-01.02

ТХА-9415-11.02

280

415

ТХА-9415-01.03

ТХА-9415-11.03

320

455

ТХА-9415-01.04

ТХА-9415-11.04

420

555

ТХА-9415-01.05

ТХА-9415-11.05

440

575

ТХА-9415-01.06

ТХА-9415-11.06

500

635

ТХА-9415-01.07

ТХА-9415-11.07

520

655

ТХА-9415-02

ТХА-9415-12


Рис.2
Штуцер неподвижный
IP52

10

255

666

ТХА-9415-03

ТХА-9415-13

260

671

ТХА-9415-04

ТХА-9415-14

280

691

ТХА-9415-05

ТХА-9415-15

320

731

ТХА-9415-06

ТХА-9415-16

420

831

ТХА-9415-07

ТХА-9415-17

440

851

ТХА-9415-08

ТХА-9415-18

500

911

ТХА-9415-09

ТХА-9415-19

520

931

ТХА-9415-20.00

ТХА-9415-30.00


Рис.3
Штуцер неподвижный
IP54

10

255

392

ТХА-9415-20.01

ТХА-9415-30.01

260

397

ТХА-9415-20.02

ТХА-9415-30.02

280

417

ТХА-9415-20.03

ТХА-9415-30.03

320

457

ТХА-9415-20.04

ТХА-9415-30.04

420

557

ТХА-9415-20.05

ТХА-9415-30.05

440

577

ТХА-9415-20.06

ТХА-9415-30.06

500

637

ТХА-9415-20.07

ТХА-9415-30.07

520

657

ТХА-9415-21.00

ТХА-9415-31.00

20

255

392

ТХА-9415-21.01

ТХА-9415-31.01

260

397

ТХА-9415-21.02

ТХА-9415-31.02

280

417

ТХА-9415-21.03

ТХА-9415-31.03

320

457

ТХА-9415-21.04

ТХА-9415-31.04

420

557

ТХА-9415-21.05

ТХА-9415-31.05

440

577

ТХА-9415-21.06

ТХА-9415-31.06

500

637

ТХА-9415-21.07

ТХА-9415-31.07

520

657

ТХА-9415-22

ТХА-9415-32


Рис.4
IP54

10

255

392

ТХА-9415-23

ТХА-9415-33

260

397

ТХА-9415-24

ТХА-9415-34

280

417

ТХА-9415-25

ТХА-9415-35

320

457

ТХА-9415-26

ТХА-9415-36

420

557

ТХА-9415-27

ТХА-9415-37

440

577

ТХА-9415-28

ТХА-9415-38

500

637

ТХА-9415-29

ТХА-9415-39

520

657

ТХА-9415-40

ТХА-9415-43


Рис.5
IP52

260

682,5

ТХА-9415-41

ТХА-9415-44

280

702,5

ТХА-9415-42

ТХА-9415-5

320

742,5

Стандартный комплект поставки

  • ТХА-9415 преобразователь термоэлектрический.
  • Паспорт.
