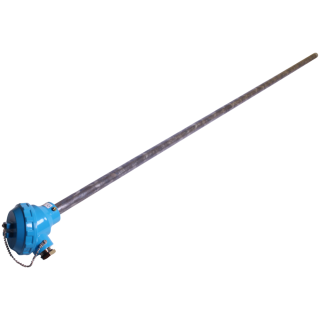

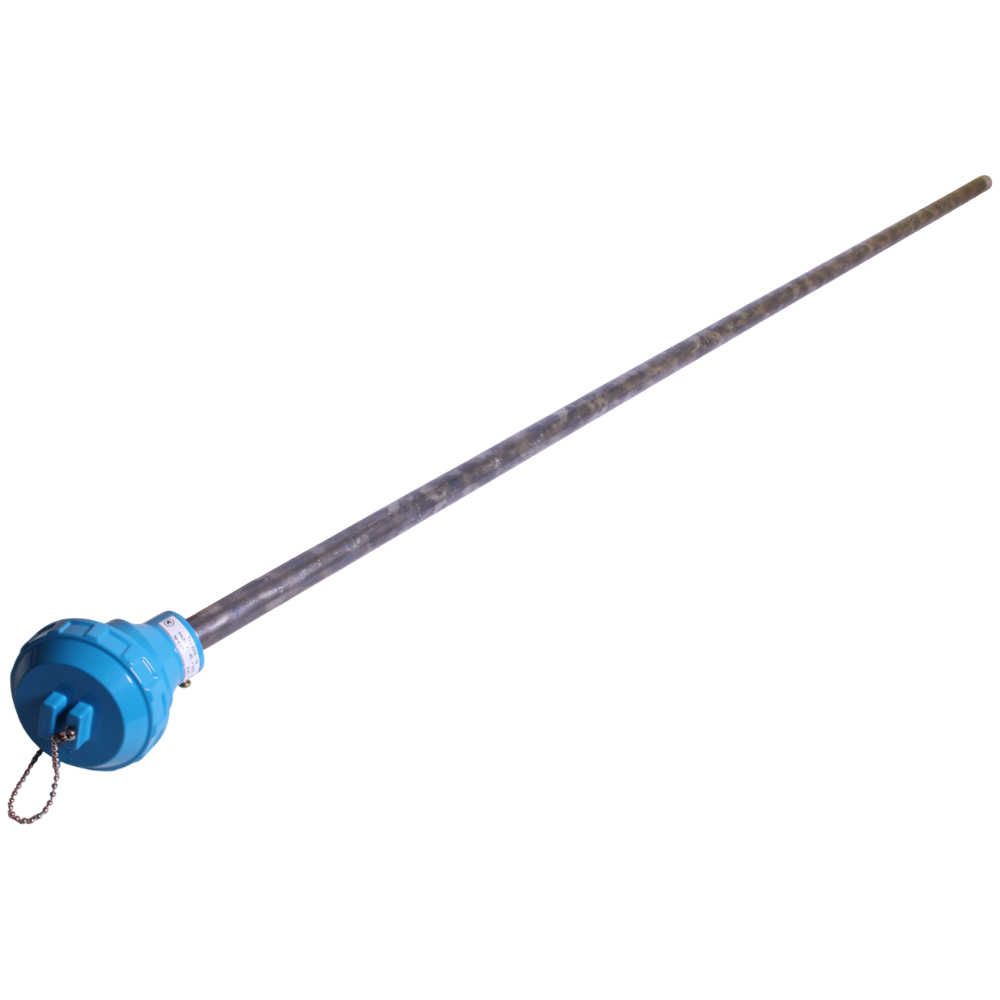

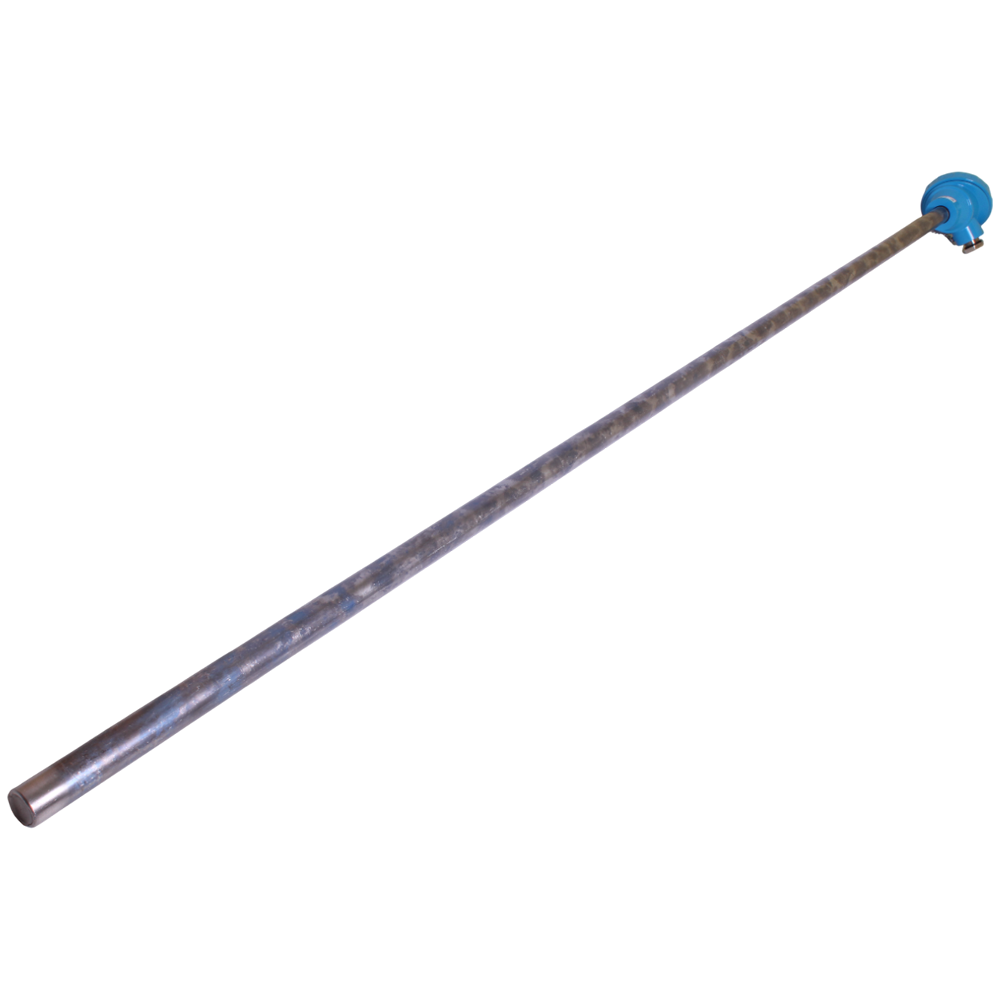

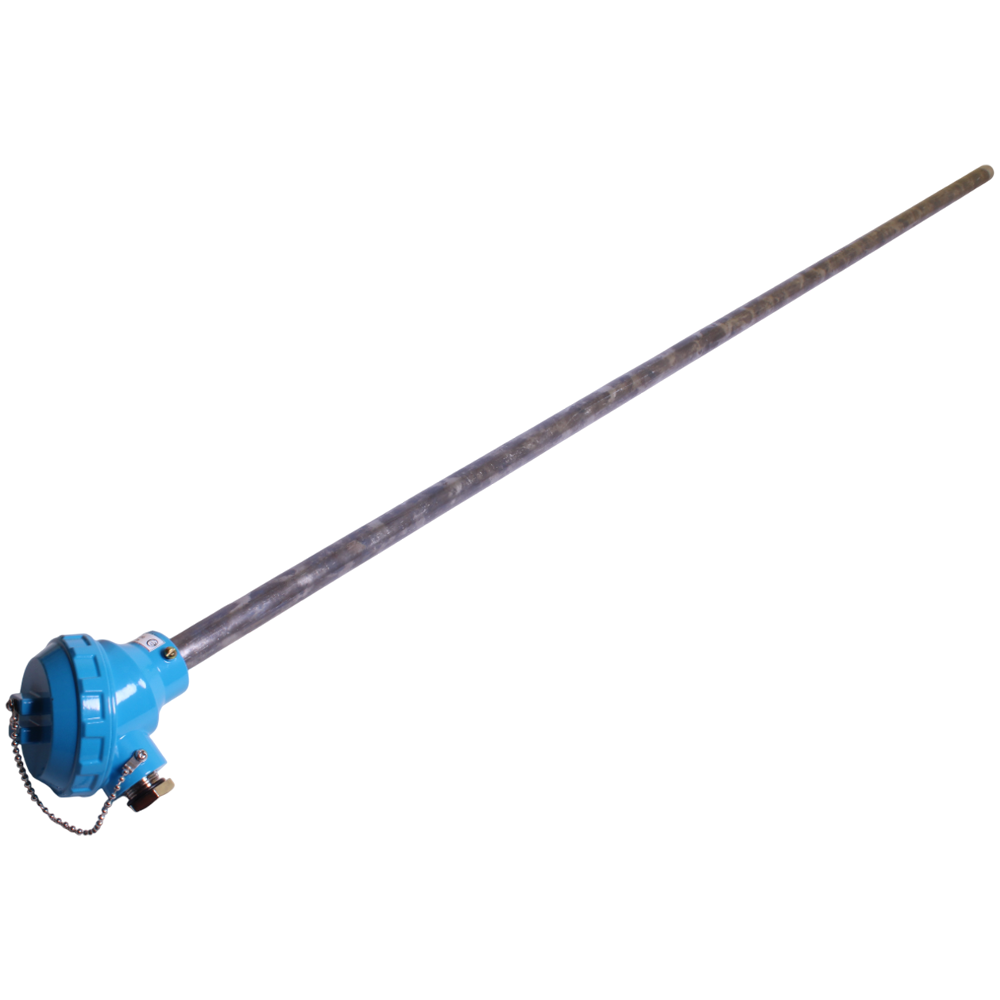

ТХА-9310 преобразователи термоэлектрические
Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -40...+800°C, -40...+1000°C
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Термоэлектрические преобразователи ТХА-9310 предназначены для измерения температуры жидких и газообразных сред. Используются для контроля только химически неагрессивных газов и жидкостей. Являются однофункциональными, неремонтируемыми устройствами. Зарегистрированы в Государственном реестре средств измерений.
Преобразователи ТХА-9310 работают в широком температурном диапазоне, в зависимости от модификации температура контролируемой среды может составлять -40...+1000°С или -40...+800°С. Также все исполнения ТХА-9310 различаются по классу допуска - 1 или 2 типа.
Особенности ТХА-9310:
- Датчики температуры ТХА-9310 изготавливаются по ТУ-4211-088-02566540-2010.
- Рабочий спай изолирован.
- В конструкции ТХА-9310-116...-152, ТХК-9310-52...-59 и ТХК-9310-68...-72 используется термопарный кабель с минеральной изоляцией, повышающий термоэлектрическую стабильность и рабочий ресурс.
- Средняя наработка до отказа - 50 000 часов.
- Материал термоэлемента:
- Проволока ДКРХМ диаметром 3,2 мм; сплав НХ9,5; сплав НМцАК 2-2-1-1 (класс допуска 1).
- Проволока ДКРХМ диаметром 3,2 мм; сплав НХ9,5; сплав НМцАК 2-2-1-2 (класс допуска 2).
Технические характеристики
| Класс допуска | 1, 2 |
| Показатель тепловой инерции | 180 с |
| Количество рабочих спаев | 1 |
| Исполнение рабочего спая | Изолированный |
| Диапазон условных давлений | 0,25 МПа; 4,0 МПа |
| Средняя наработка до отказа при номинальных температурах | 50000 ч |
| Материал погружаемой части | Сталь 12Х18Н10T, сталь 15Х25Т (защитная арматура) |
| Устойчивость к вибрации | L3 |
| Диаметр погружаемой части | 20 мм |
| Длина погружаемой части | 200 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм, 2500 мм, 3150 мм |
| Климатическое исполнение (диапазон рабочих температур) | Т2, У2 |
| Исполнение по степени защиты | IP55 |
| Вес | 0,988...3,7 кг |
Структура обозначения, пример заказа
Вид климатического исполнения: У2, Т2
Конструктивное исполнение датчика температуры (см. Варианты исполнений)
Модель датчика температуры
Тип датчика температуры
Варианты исполнений
|
Конструктивное исполнение |
Рисунок |
Масса, кг, |
Размеры, мм |
Материал защитной |
Диапазон |
Условное |
||
|
Класс допуска - 1 |
Класс допуска - 2 |
l |
d |
|||||
|
ТХА-9310-76 |
ТХА-9310-86 |
Рис.1 |
0,988 |
200 |
20 |
Сталь 15Х25Т |
-40…+1000 |
4,0 |
|
ТХА-9310-77 |
ТХА-9310-87 |
1,1304 |
320 |
|||||
|
ТХА-9310-78 |
ТХА-9310-88 |
1,229 |
400 |
|||||
|
ТХА-9310-155 |
ТХА-9310-163 |
1,35 |
500 |
|||||
|
ТХА-9310-156 |
ТХА-9310-164 |
1,495 |
630 |
|||||
|
ТХА-9310-79 |
ТХА-9310-89 |
1,696 |
800 |
|||||
|
ТХА-9310-157 |
ТХА-9310-165 |
1,983 |
1000 |
|||||
|
ТХА-9310-80 |
ТХА-9310-90 |
2,244 |
1250 |
|||||
|
ТХА-9310-96 |
ТХА-9310-106 |
0,977 |
200 |
Сталь 12Х18Н10Т |
-40...+800 |
|||
|
ТХА-9310-97 |
ТХА-9310-107 |
1,11 |
320 |
|||||
|
ТХА-9310-98 |
ТХА-9310-108 |
1,21 |
400 |
|||||
|
ТХА-9310-158 |
ТХА-9310-166 |
1,35 |
500 |
|||||
|
ТХА-9310-159 |
ТХА-9310-167 |
1,495 |
630 |
|||||
|
ТХА-9310-99 |
ТХА-9310-109 |
1,676 |
800 |
|||||
|
ТХА-9310-160 |
ТХА-9310-168 |
1,983 |
1000 |
|||||
|
ТХА-9310-100 |
ТХА-9310-110 |
2,194 |
1250 |
|||||
|
ТХА-9310-00 |
ТХА-9310-16 |
Рис.2 |
0,79 |
500 |
Сталь 15Х25Т |
-40…+1000 |
0,25 |
|
|
ТХА-9310-153 |
ТХА-9310-161 |
1,12 |
630 |
|||||
|
ТХА-9310-01 |
ТХА-9310-17 |
1,113 |
800 |
|||||
|
ТХА-9310-02 |
ТХА-9310-18 |
1,328 |
1000 |
|||||
|
ТХА-9310-03 |
ТХА-9310-19 |
1,597 |
1250 |
|||||
|
ТХА-9310-04 |
ТХА-9310-20 |
1,976 |
1600 |
|||||
|
ТХА-9310-05 |
ТХА-9310-21 |
2,412 |
2000 |
|||||
|
ТХА-9310-06 |
ТХА-9310-22 |
2,945 |
2500 |
|||||
|
ТХА-9310-07 |
ТХА-9310-23 |
3,646 |
3150 |
|||||
|
ТХА-9310-32 |
ТХА-9310-48 |
0,76 |
500 |
20 |
Сталь 12Х18Н10Т |
-40…+800 |
||
|
ТХА-9310-154 |
ТХА-9310-162 |
1,12 |
630 |
|||||
|
ТХА-9310-33 |
ТХА-9310-49 |
1,067 |
800 |
|||||
|
ТХА-9310-34 |
ТХА-9310-50 |
1,273 |
1000 |
|||||
|
ТХА-9310-35 |
ТХА-9310-51 |
1,53 |
1250 |
|||||
|
ТХА-9310-36 |
ТХА-9310-52 |
1,89 |
1600 |
|||||
|
ТХА-9310-37 |
ТХА-9310-53 |
2,309 |
2000 |
|||||
|
ТХА-9310-38 |
ТХА-9310-54 |
2,816 |
2500 |
|||||
|
ТХА-9310-39 |
ТХА-9310-55 |
3,361 |
3150 |
|||||
| Класс допуска - 1 | Класс допуска - 2 | Рисунок | Масса, кг | l | l1 | Материал защитной арматуры |
Диапазон измеряемых температур, ˚С |
Условное давление, МПа |
|
ТХА-9310-64 |
ТХА-9310-70 |
Рис.3 |
1,4 |
400 |
500 |
Сталь 15Х25Т |
-40…+1000 |
0,25 |
|
ТХА-9310-65 |
ТХА-9310-71 |
2,5 |
800 |
1000 |
||||
|
ТХА-9310-66 |
ТХА-9310-72 |
3,7 |
1250 |
1600 |
||||
Передвижной штуцер для рис.2 заказывается отдельно.
Стандартный комплект поставки
- ТХА-9310 преобразователь термоэлектрический.
- Паспорт.
