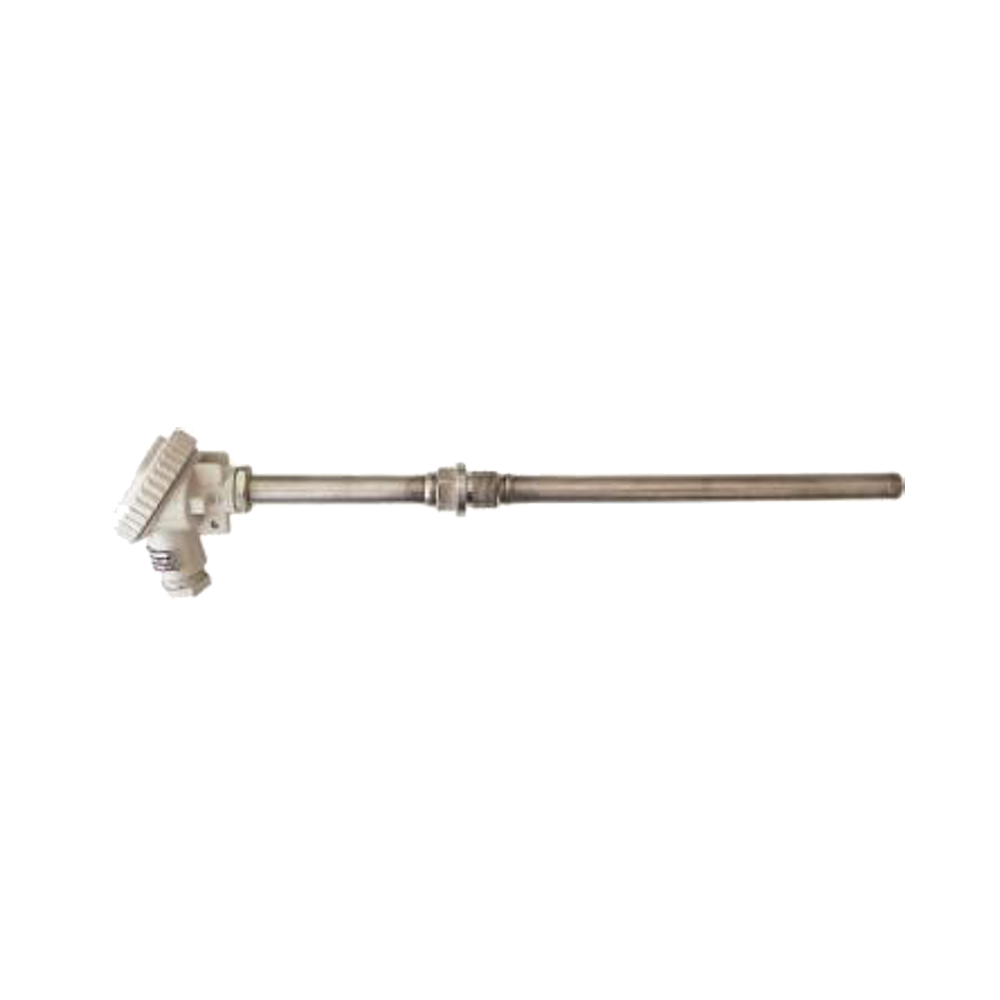

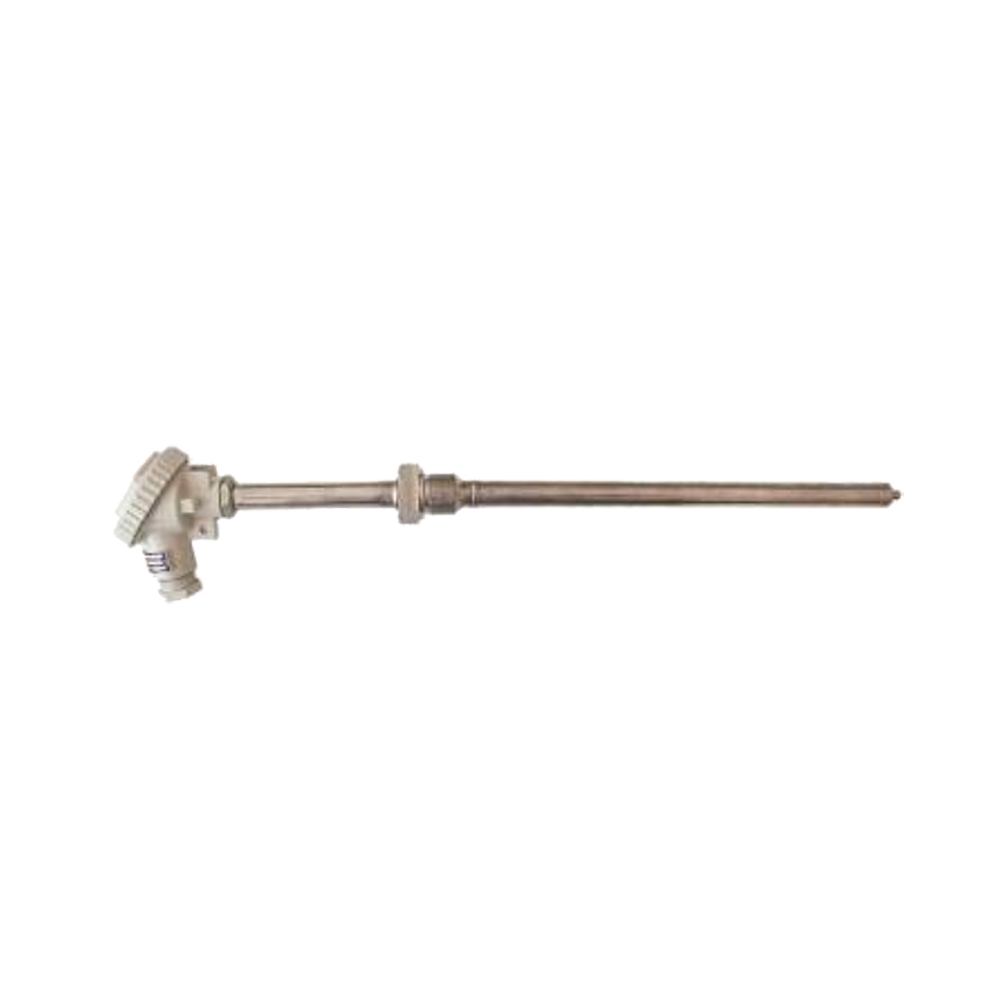

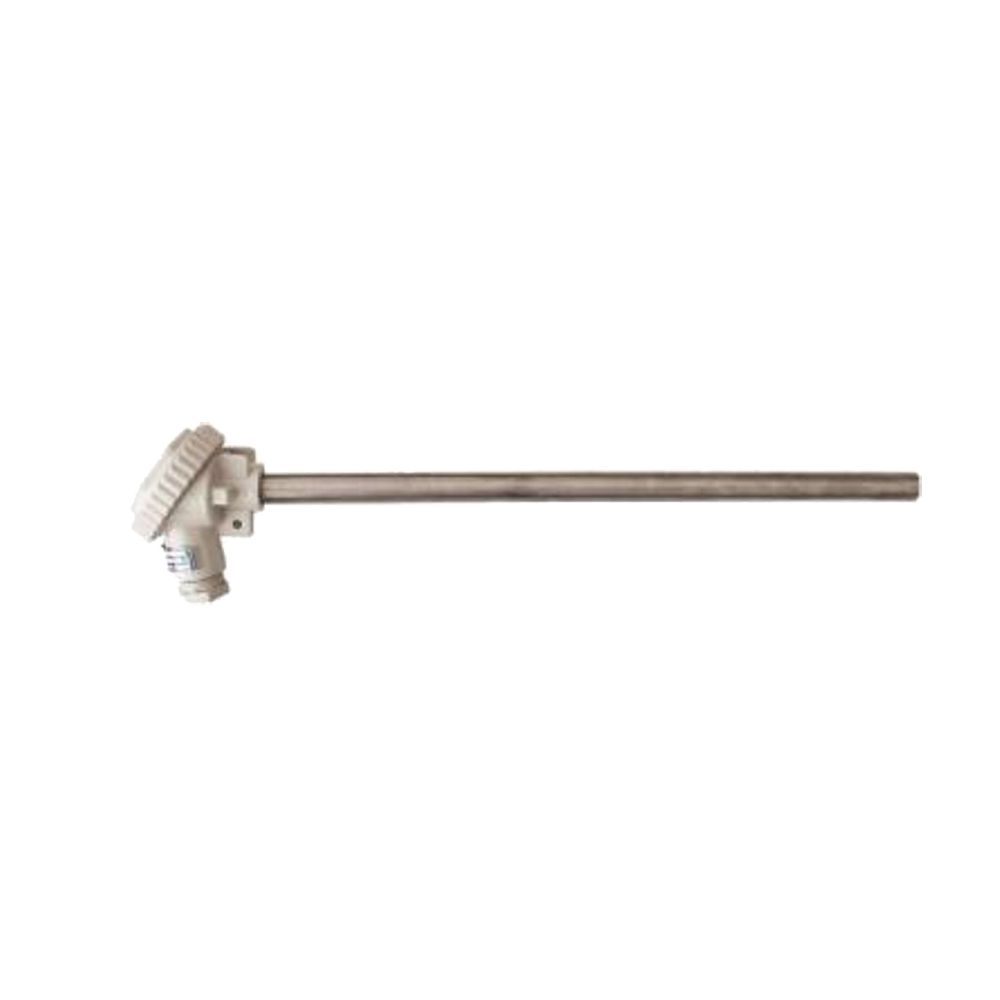

ТХА-002.10-(Exi) … ТХА-002.17-(Exi), ТХА-002.40-(Exi) … ТХА-002.43-(Exi) преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива
Тип датчика температуры: ТХА
Номинальная статическая характеристика: K
Диапазон измеряемых температур: -40...+600°C, -40...+900°C
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел
Маркировка взрывозащиты: 0ExiaIICT4, 0ExiaIICT6, Нет
Цена (без учета НДС): По запросу руб.
Описание
Преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива ТХА-002.10-(Exi) … ТХА-002.17-(Exi), ТХА-002.40-(Exi) … ТХА-002.43-(Exi) предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус) преобразователей, а также поверхностей твердых тел, в том числе во взрывоопасных зонах.
ТХА-002.10-(Exi) … ТХА-002.17-(Exi), ТХА-002.40-(Exi) … ТХА-002.43-(Exi) состоят из чувствительного элемента (далее по тексту — ЧЭ), защитной арматуры (защитного корпуса), клеммной головки или кабельного вывода.
Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур 600°C), 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур 800°C и для измерения температуры газообразных сред, содержащих сероводород H2S); жаропрочные стали: 10Х23Н18, 15Х25Т (для преобразователей с верхним пределом диапазона измеряемых температур 1000°C).
Материал клеммных головок: металлических (типов «М», «М» (тип «DANA»)) — литьевой алюминиевый сплав.
В защитную арматуру (защитный корпус) устанавливают ЧЭ на основе одно- или двухканального термопарного кабеля КТМС ∅1,5, ∅2, ∅3, ∅4,5 мм с НСХ преобразования ХА(К) по ГОСТ Р 8.585.
Рабочий спай ЧЭ может быть электрически соединен с защитной арматурой (защитным корпусом) преобразователей термоэлектрических (неизолированный рабочий спай) или электрически не связан с ней (изолированный рабочий спай).
Все ТХА-002.10-(Exi) … ТХА-002.17-(Exi), ТХА-002.40-(Exi) … ТХА-002.43-(Exi) изготавливают в виброустойчивом исполнении по группе F3 ГОСТ Р 52931. Высокая виброустойчивость обусловлена использованием для изготовления их ЧЭ термопарного кабеля КТМС, а также использованием в металлических головках усиленных керамических клеммных колодок.
Технические характеристики
| Количество рабочих спаев | 1, 2 |
| Средняя наработка до отказа при номинальных температурах | 50 000 ч |
| Материал погружаемой части | Нержавеющие стали: 12Х18Н10Т, 10Х17Н13М2Т; жаропрочные стали: 10Х23Н18, 15Х25Т |
| Материал корпуса | Литьевой алюминиевый сплав |
| Устойчивость к вибрации | F3 |
| Диаметр монтажной части | См. ниже подробное описание |
| Диаметр погружаемой части | См. ниже подробное описание |
| Присоединение к процессу | Без крепежных элементов, Штуцер неподвижный M27×2, Штуцер неподвижный M33×2 |
| Климатическое исполнение (диапазон рабочих температур) | О1 |
| Исполнение по степени защиты | IP54, IP67, IP68 |
| Габаритные размеры | См. ниже подробное описание |
| Вес | См. ниже подробное описание |
Структура обозначения, пример заказа
Метрологическая приемка: К — калибровка; П — поверка
Диапазон измеряемых температур: 600 — от минус 40 до плюс 200°C; 900 — от минус 40 до плюс 900°C; 1000 — от минус 40 до плюс 1000°C
Тип штуцера и его резьба: М33х2 — неподвижный с резьбой М33х2; М27х2 — неподвижный с резьбой М27х2; О — без штуцера
Длина монтажной (погружаемой) части L, мм / длина наружной части Lн., мм, защитной арматуры (защитного корпуса)
Тип рабочего спая: И — изолированный; Н — неизолированный
Количество ЧЭ, шт.: 1, 2
Класс по ГОСТ 6651: 1, 2
НСХ преобразования по ГОСТ Р 8.585: ХА(К)
Исполнение по взрывозащищенности: позиция не заполняется — общепромышленный (невзрывозащищенный); Exi — взрывозащищенный с видом взрывозащиты «Искробезопасная электрическая цепь»
Исполнение (модель)
Стандартный комплект поставки
- ПТ по заказу.
- КМЧ с набором уплотнительных колец (вставок) по заказу.
- Паспорт.
- РЭ (с первой партией ПТ, далее — по заказу).
Скачать документацию
Чтобы правильно подобрать ТХА-002.10-(Exi) … ТХА-002.17-(Exi), ТХА-002.40-(Exi) … ТХА-002.43-(Exi) преобразователи термоэлектрические для измерения температуры продуктов сгорания жидкого и газообразного топлива, узнать стоимость преобразователей термоэлектрических для измерения температуры продуктов сгорания жидкого и газообразного топлива, купить ТХА-002.10-(Exi) … ТХА-002.17-(Exi), ТХА-002.40-(Exi) … ТХА-002.43-(Exi), вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
