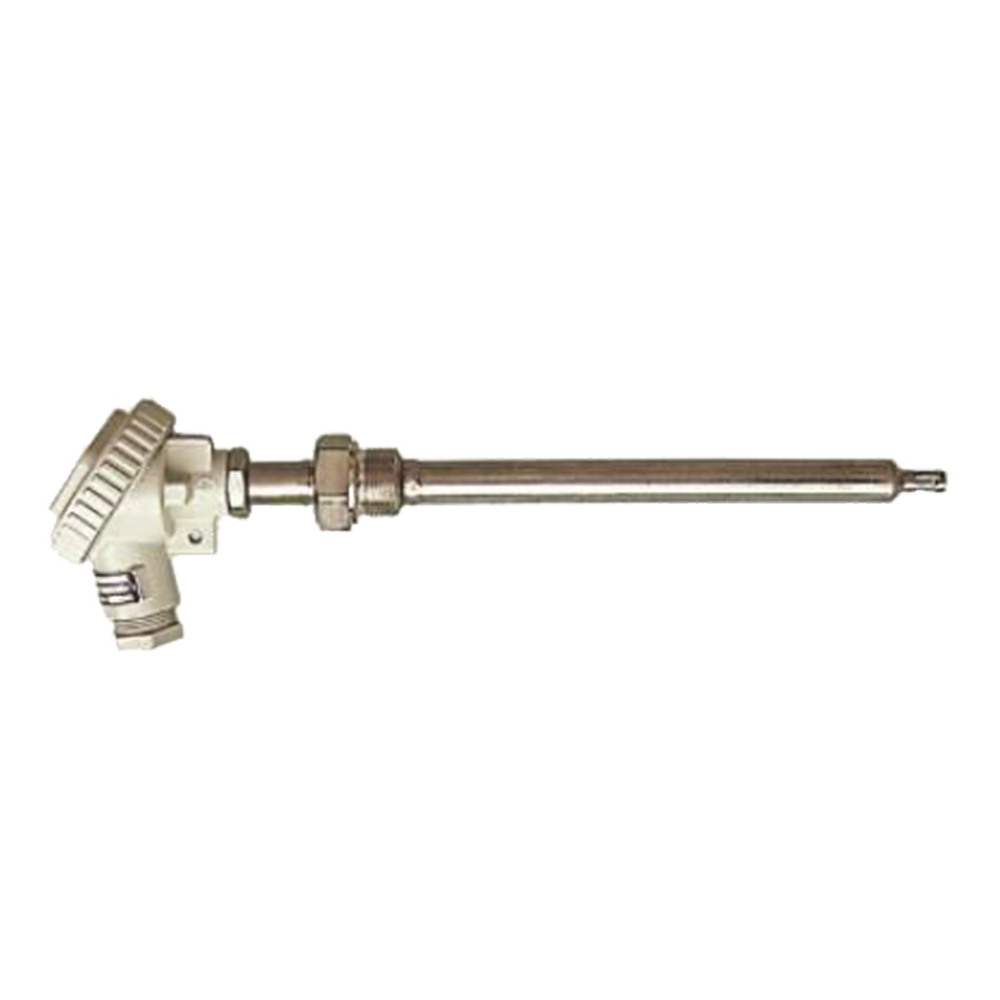

ТХА-001-(Exi), ТХА-001.01-(Exi, Exd), ТХА-001.02-(Exi), ТХА-001.03-(Exi) преобразователи термоэлектрические для измерения температуры выхлопа на газоперекачивающих агрегатах

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+600°C, -40...+900°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT4, 1ExdIICT4, Нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи термоэлектрические ТХА-001-(Exi), ТХА-001.01-(Exi, Exd), ТХА-001.02-(Exi), ТХА-001.03-(Exi) предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитный корпус преобразователей, а также твердых тел, в том числе во взрывоопасных зонах. Как правило, являются аналогами импортных преобразователей.

Преобразователи термоэлектрические состоят из чувствительного элемента (далее по тексту — ЧЭ), защитной арматуры (защитного корпуса), кабельного вывода или клеммной головки.

Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур +600°C), 10Х23Н18 (для преобразователей с верхним пределом диапазона измеряемых температур +900°C) или их импортные аналоги. Защитные арматуры корпуса (защитные корпуса) на основе кабеля КТМС ∅2 и ∅3 мм имеют повышенную гибкость (возможный диаметр изгиба не менее 5 диаметров кабеля). Гибкий кабельный вывод изготавливается на основе: многожильных термопарных проводов в термостойкой полиимидной изоляции. Защитные арматуры (защитные корпуса) рассчитаны на воздействие условного гидростатического давления Ру = 2,0 МПа.

Материал металлических клеммных головок типов «М», «М» (тип «DANA»), «Г1», «Г8/2» — литьевой алюминиевый сплав.

В защитную арматуру (защитный корпус) устанавливают ЧЭ на основе термопарного кабеля КТМС ∅1,5, ∅2, ∅3 мм с номинальной статической характеристикой преобразования ХА(К) по ГОСТ Р 8.585. Количество ЧЭ — 1 шт.

Технические характеристики

Количество рабочих спаев 1, 2
Диапазон условных давлений 2,0 МПа
Средняя наработка до отказа при номинальных температурах 50 000 ч
Материал погружаемой части Нержавеющие стали: 12Х18Н10Т (для ПТ с верхним пределом диапазона измеряемых температур +600°С); 10Х23Н18 (для ПТ с верхним пределом диапазона измеряемых температур +900°С) или их импортные аналоги
Материал корпуса Литьевой алюминиевый сплав
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Штуцер неподвижный K1/2, Штуцер неподвижный M33×2
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54, IP67, IP68
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТХА-001.02-(Exi)
— ХА(К)
— 2
— И
— 1,5
— 275
— 10
— К1/2"
— КГ
— К

Метрологическая приемка: К — калибровка; П — поверка

Исполнение внешних выводов ЧЭ: К — кабельный вывод; КГ — клеммная головка «М» (тип «DANA»); М — клеммная головка типа «М»; Г1 — клеммная головка типа «Г1»

Тип штуцера: неподвижный К1/2"; неподвижный М33х2

Диаметр монтажной (погружаемой) части защитной арматуры (защитного корпуса)

Длина монтажной (погружаемой) части защитной арматуры (защитного корпуса)

Диаметр ЧЭ: 1,5 — 1,5 мм; 3 — 3,0 мм

Тип рабочего спая: И — изолированный; Н — неизолированный

Класс по ГОСТ 6651: 1, 2

НСХ преобразования по ГОСТ Р 8.585: ХА(К)

Исполнение (модель): ТХА-001-(Exi); ТХА-001.01-(Exi, Exd); ТХА-001.02-(Exi); ТХА-001.03-(Exi)

Стандартный комплект поставки

  • Преобразователь термоэлектрический по заказу.
  • КМЧ с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией преобразователей, далее — по заказу).

Скачать документацию

ТХА-001 преобразователи термоэлектрические для газоперекачивающих агрегатов. Подробное описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.



Чтобы правильно подобрать ТХА-001-(Exi), ТХА-001.01-(Exi, Exd), ТХА-001.02-(Exi), ТХА-001.03-(Exi) преобразователи термоэлектрические для измерения температуры выхлопа на газоперекачивающих агрегатах, узнать стоимость преобразователей термоэлектрических для измерения температуры выхлопа на газоперекачивающих агрегатахкупить ТХА-001-(Exi), ТХА-001.01-(Exi, Exd), ТХА-001.02-(Exi), ТХА-001.03-(Exi), вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-etalon.com.
