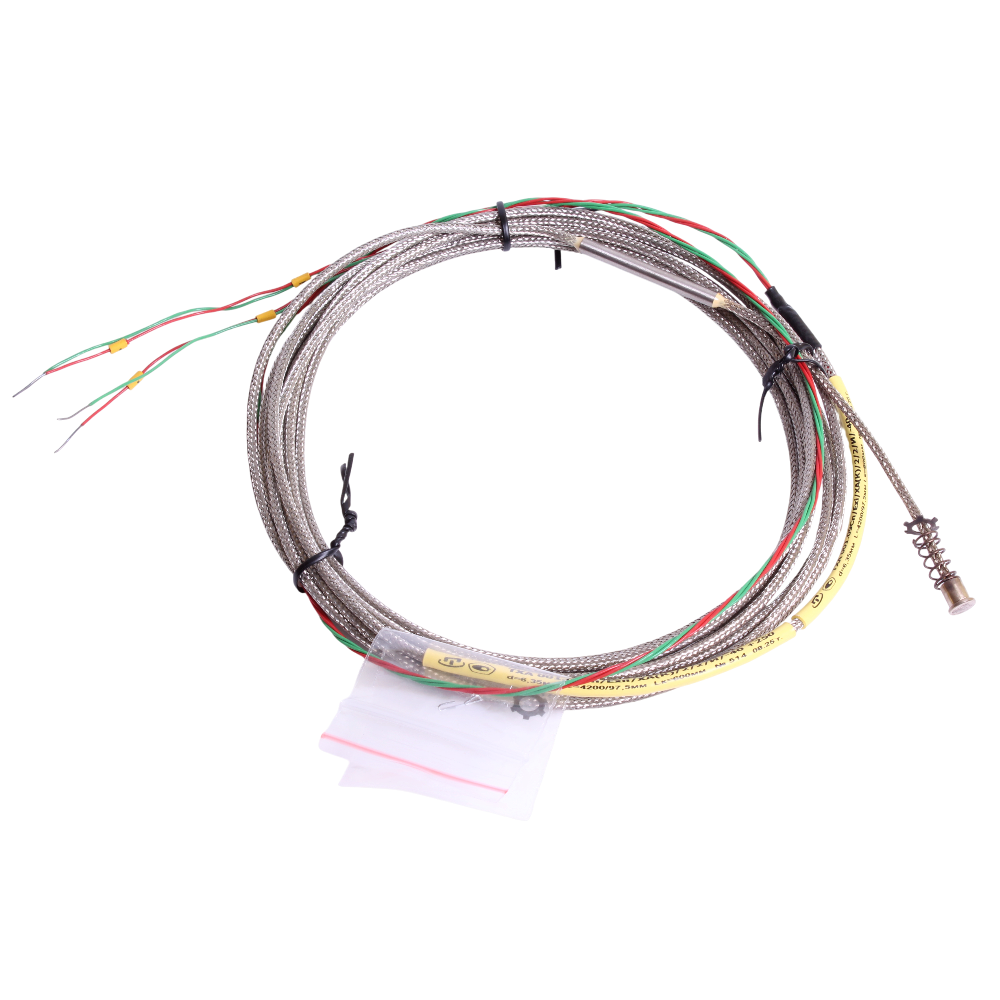

ТХА-001.08-(Exi), ТХА-001.09-(Exi) преобразователи термоэлектрические для измерения температуры поверхности и воздуха на газоперекачивающих агрегатах

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: -40...+600°C, -40...+900°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Поверхности твердых тел

Маркировка взрывозащиты: 0ExiaIICT4, 1ExdIICT4, Нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи термоэлектрические ТХА-001.08-(Exi), ТХА-001.09-(Exi) предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитный корпус преобразователей, а также твердых тел, в том числе во взрывоопасных зонах. Как правило, являются аналогами импортных термоэлектрических преобразователей.

Преобразователи термоэлектрические состоят из чувствительного элемента (далее по тексту — ЧЭ), защитной арматуры (защитного корпуса) и кабельного вывода.

Материал защитных арматур (защитных корпусов) — нержавеющие стали: 12Х18Н10Т (для преобразователей с верхним пределом диапазона измеряемых температур +600°C), 10Х17Н13М2Т (для преобразователей с верхним пределом диапазона измеряемых температур +800°C); 10Х23Н18 (для преобразователей с верхним пределом диапазона измеряемых температур +900°C) или их импортные аналоги. Защитные арматуры корпуса (защитные корпуса) на основе кабеля КТМС ∅2 и ∅3 мм имеют повышенную гибкость (возможный диаметр изгиба не менее 5 диаметров кабеля).

Гибкий кабельный вывод изготавливается на основе: одножильных термопарных проводов во фторопластовой изоляции (ТХА-001.08); многожильного термопарного кабеля (ТХА-001.09).

В защитную арматуру (защитный корпус) устанавливают ЧЭ на основе термопарного кабеля КТМС ∅1,5, ∅2, ∅3 мм с номинальной статической характеристикой преобразования ХА(К) по ГОСТ Р 8.585. Количество ЧЭ — 1шт.

Технические характеристики

Количество рабочих спаев 1, 2
Средняя наработка до отказа при номинальных температурах 50 000 ч
Материал погружаемой части Нержавеющие стали: 12Х18Н10Т (для ПТ с верхним пределом диапазона измеряемых температур +600°С); 10Х23Н18 (для ПТ с верхним пределом диапазона измеряемых температур +900°С) или их импортные аналоги
Устойчивость к вибрации F3
Диаметр монтажной части См. ниже подробное описание
Диаметр погружаемой части См. ниже подробное описание
Присоединение к процессу Без крепежных элементов
Климатическое исполнение (диапазон рабочих температур) О1
Исполнение по степени защиты IP54
Габаритные размеры См. ниже подробное описание
Вес См. ниже подробное описание

Структура обозначения, пример заказа

ТХА-001.09-(Exi)
— ХА(К)
— 2
— И
— 190/3000
— К

Метрологическая приемка: К — калибровка; П — поверка

Длина монтажной (погружаемой) части защитной арматуры (защитного корпуса) L, мм / длина внешних выводов l, мм: для ТХА-001.08: 180/100, 230/100, 270/100, 300/100, 330/100, 360/100, 390/100; для ТХА-001.09: 160/3000, 190/500, 190/1000, 190/1500, 190/2000,

Тип рабочего спая: И — изолированный; Н — неизолированный

Класс по ГОСТ 6651: 1, 2

НСХ преобразования по ГОСТ Р 8.585: ХА(К)

Исполнение (модель): ТХА-001.08-(Exi); ТХА-001.09-(Exi)

Стандартный комплект поставки

  • Преобразователь термоэлектрический по заказу.
  • КМЧ с набором уплотнительных колец (вставок) по заказу.
  • Паспорт.
  • Руководство по эксплуатации (с первой партией преобразователей, далее — по заказу).

Скачать документацию

ТХА-001 преобразователи термоэлектрические для газоперекачивающих агрегатов. Подробное описание.

Штуцеры. Клеммные головки. Кабельные вводы. Подробное описание.
