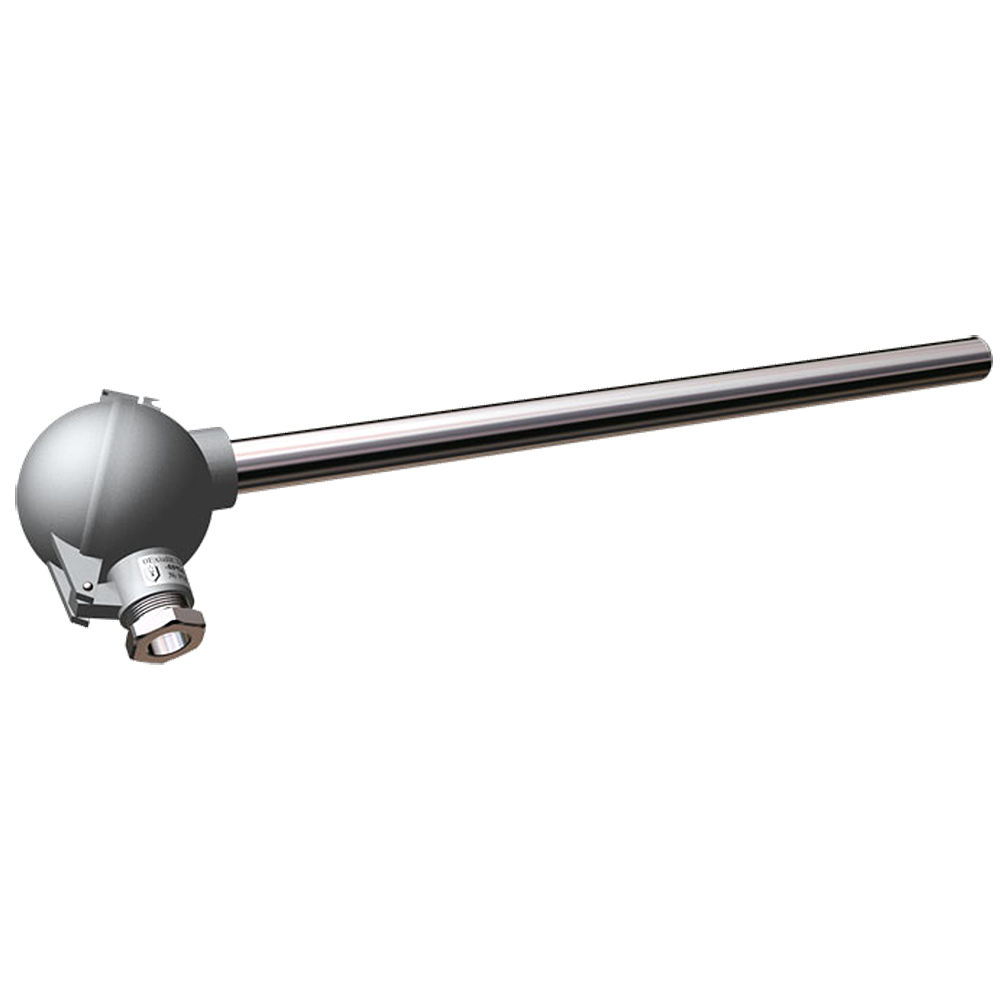

КТХА21.06 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термоэлектрические преобразователи КТХА21.06 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Для установки на объект датчики 21.06 рекомендуется комплектовать штуцерами передвижными ЮНКЖ031, -041 либо передвижными фланцами ЮНКЖ030.

Датчики 21.06 в чехлах из жаростойкой стали AISI310 рекомендуются для применения в температурных диапазонах до +1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.

Конструкция термопреобразователя с металлическим чехлом из стали AISI310 защищена патентом на полезную модель.

Датчики температуры модификации 21.06 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.06 и имеют те же технические характеристики.

В конструкции датчиков температуры 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН01 или КЭТНН02.

Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ	НСХ	Обозначение класса первичного преобразователя	*Диапазон измерений, °С**		Пределы допускаемых отклонений от НСХ ΔПП, °С
			от	до
КТХА, КТХА Ех	ХА (К)	k0	-40	+250	±(0,5+0,002·\|t\|)
			+250	+1100	±0,004·\|t\|
		k1	-40	+275	±1,1
			+275	+1100	±0,004·\|t\|
		k2	-200	-110	±0,02·\|t\|
			-110	+293	±2,2
			+293	+1300	±0,0075·\|t\|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.

Таблица 2. Показатель тепловой инерции τ _0,63

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, с
Вид рабочего спая	d = 14	d = 16	d = 20
Изолированный от оболочки	30	40	50
Неизолированный от оболочки	-	-	-

Технические характеристики

Класс допуска	1, 2
Предел допускаемого отклонения от НСХ	См. таблицу 1
Показатель тепловой инерции	См. таблицу 2
Количество рабочих спаев	1, 2
Исполнение рабочего спая	Изолированный, Неизолированный
Герметичность к измеряемой среде	Герметичный
Диапазон условных давлений	0,1 МПа
Средняя наработка до отказа при номинальных температурах	В зависимости от группы условий эксплуатации: I группа — 10 лет; II группа — 4 года; III группа — 2 года; IV группа — не нормирована
Материал погружаемой части	Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т, AISI310, сплав ХН45Ю, сплав АРМ Kanthal
Устойчивость к вибрации	V3
Диаметр монтажной части	14; 16; 20 мм
Длина монтажной части	50÷3150 мм
Климатическое исполнение (диапазон рабочих температур)	УХЛ2
Исполнение по степени защиты	IP55, IP65, IP66, IP68

Структура обозначения, пример заказа

КТХА - 21.06

И - 1

С10

Монтажная длина: 50÷3150 — монтажная длина L до рабочего конца в мм

Наружный диаметр: 14; 16; 20 — размер в мм по выбору заказчика

Материал защитной арматуры: С10 — сталь 12Х18Н10Т; С13 — сталь 10Х17Н13М2Т; Т310 — AISI310; Т45 — сплав ХН45Ю; Tapm — сплав АРМ Kanthal

Исполнение рабочего спая термопары: И — изолированный; Н — неизолированный

Количество пар термоэлектродов: не заполнено — 1 пара термоэлектродов; 2 — 2 пары термоэлектродов

Условное обозначение класса датчика: к0; к1; к2

Узел коммутации датчика (см. варианты исполнений)

Кабельный ввод (см. варианты исполнений)

Тип датчика: КТХА

Модификация: 21.06 — без монтажных элементов с доп. каналом

Варианты исполнений

Варианты исполнения коммутационных головок

15	28	21	23	24

Кабельный ввод

0	штатный кабельный ввод
А	под небронированный кабель в металлорукаве РЗЦХ-15
В	под небронированный кабель в металлорукаве МРПИ-15
C	под небронированный кабель в металлорукаве DN18
D	под небронированный кабель в металлорукаве DN20
E	под небронированный кабель в металлорукаве DN12
F	под трубный монтаж с внутренней резьбой М20х1,5
G	под трубный монтаж с выходом наружной резьбой G1/2
H	под небронированный кабель диаметром 6,5÷14 мм
I	под небронированный кабель диаметром 3,2÷8,7 мм
J	под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней
К	под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони
L	под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

Узел коммутации

10; 13	пластиковая головка	IP55	общего назначения
15; 16;17; 18; 19	алюминиевая головка	IP66/IP68	0ExiaIICT6 X
20; 22	алюминиевая головка	IP65	общего назначения
14; 21; 23; 24; 25; 26; 28; 29	алюминиевая головка	IP66	0ExiaIICT6 Х или общ. назнач.
27	нержавеющая сталь	IP66	0ExiaIICT6 Х или общ. назнач.

Скачать документацию

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА-Ех, КТХК-Ех, КТНН-Ех, КТЖК-Ех, КТМК-Ех датчики температуры. Руководство по эксплуатации. 4211-002-10854341-2013 РЭ
