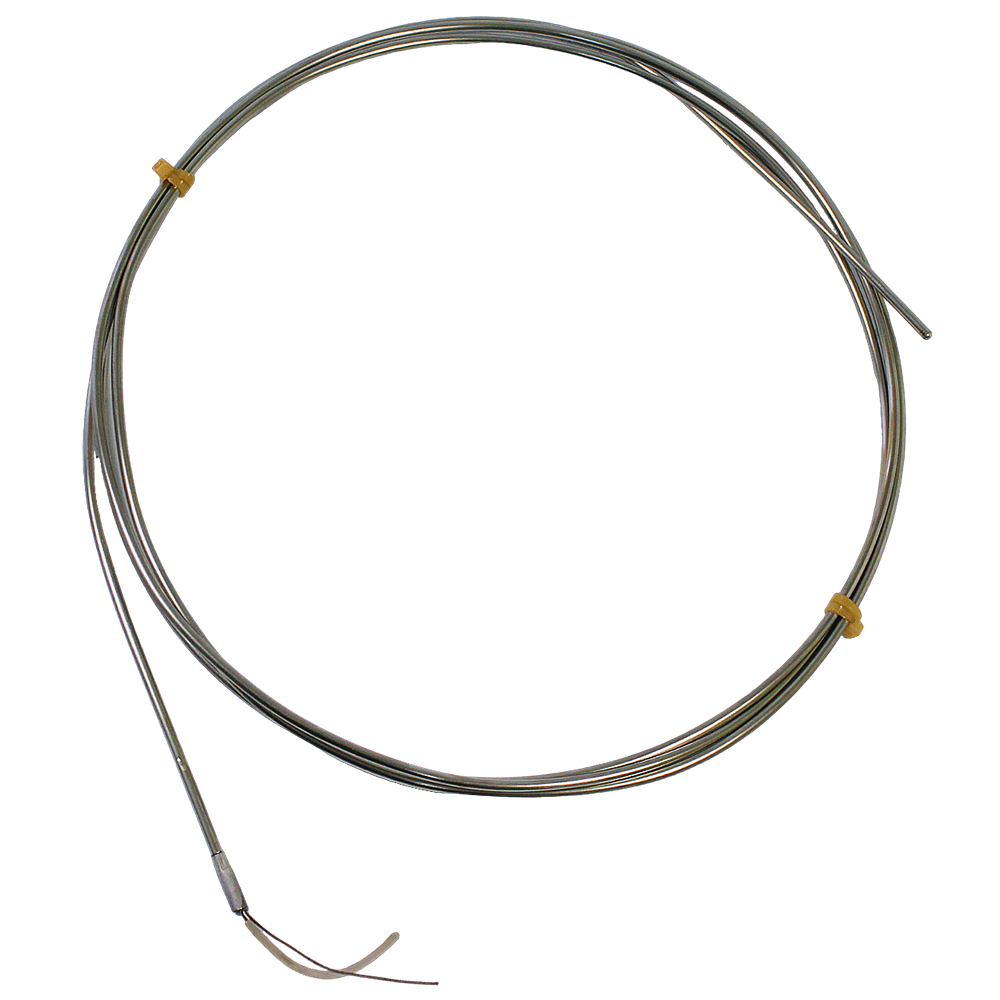

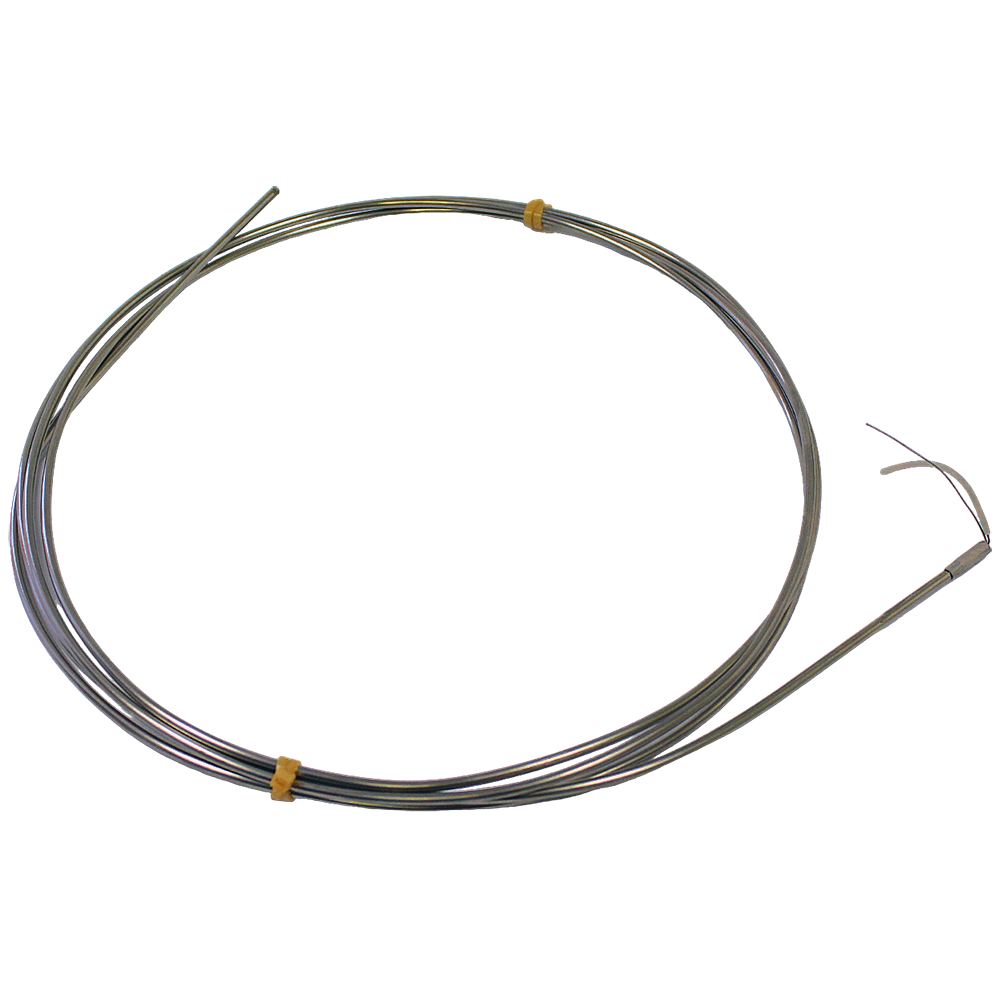

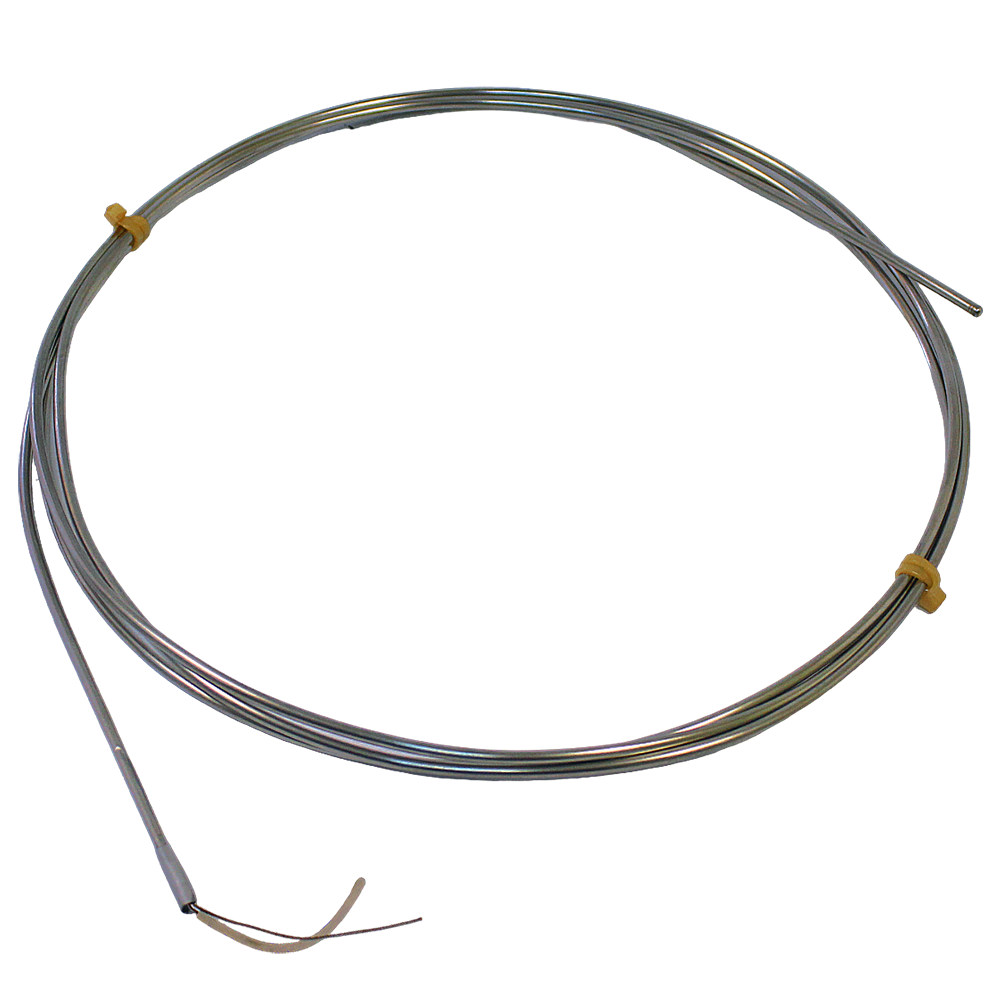

КТХА01.01 преобразователи термоэлектрические

Скачать PDF

Тип датчика температуры: ТХА

Номинальная статическая характеристика: K

Диапазон измеряемых температур: +250...+1100°C, +275...+1100°C, +293...+1300°C, -40...+250°C, -40...+275°C, -110...+293°C, -200...-110°C

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали, Воздух и другие газы, не агрессивные к нержавеющей стали

Маркировка взрывозащиты: 0ExiaIICT6X, Нет

Цена (без учета НДС): По запросу руб.

Описание

Модификация 01.01 является базовой конструкцией для всех последующих модификаций датчиков.

Термоэлектрические преобразователи КТХА01.01 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус изгиба — не менее 5 диаметров кабеля.

Модификация 01.01 исполняется в варианте 000, 006 и требует осторожного обращения при подключении из-за возможной поломки термоэлектродов. В качестве рабочего датчика рекомендуется использовать модификации 01.02 или 02.01.

Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ031, рассчитанные на номинальное (условное) давление 1,0 МПа.



Таблица 1. Пределы допускаемых отклонений от НСХ

Обозначение ДТ

НСХ

Обозначение класса первичного преобразователя

Диапазон измерений*, °С

Пределы допускаемых отклонений от НСХ ΔПП, °С

от

до

КТХА, КТХА Ех

ХА (К)

k0

-40

+250

±(0,5+0,002·|t|)

+250

+1100

±0,004·|t|

k1

-40

+275

±1,1

+275

+1100

±0,004·|t|

k2

-200

-110

±0,02·|t|

-110

+293

±2,2

+293

+1300

±0,0075·|t|

*Указаны предельные значения. Конкретный диапазон зависит от конструктивной модификации, наличие измерительного преобразователя указано в паспорте на изделие.

Буквенное обозначение, применяемое в таблице: |t| — абсолютное значение температуры без учета знака.



Таблица 2. Показатель тепловой инерции τ0,63

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 0,5

d = 1,0

d = 1,5; 2

d = 3,0

d = 4,0

d = 4,5;  4,6

d = 5,0

d = 6,0

Изолированный от оболочки

0,05

0,15

0,4

1,0

1,5

2,0

3,0

4,0

Неизолированный от оболочки

0,03

0,05

0,15

0,5

1,0

1,0

1,5

2,0



Габаритные размеры





006



Технические характеристики

Класс допуска 1, 2
Предел допускаемого отклонения от НСХ См. таблицу 1
Показатель тепловой инерции См. таблицу 2
Количество рабочих спаев 1, 2
Исполнение рабочего спая Изолированный, Неизолированный, Открытый
Герметичность к измеряемой среде Герметичный
Диапазон условных давлений От 0,1 МПа (без монтажных элементов) до 150 МПа (в зависимости от монтажных элементов)
Средняя наработка до отказа при номинальных температурах В зависимости от группы условий эксплуатации:
I — 10 лет;
II — 4 года;
III — 2 года;
IV — не нормирована
Материал погружаемой части AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740
Устойчивость к вибрации V3
Диаметр монтажной части 0,5; 1; 1,5; 2; 3; 4; 4,5; 4,6; 5; 6 мм
Длина монтажной части 10÷100000 мм
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP00
Габаритные размеры См. чертежи

Структура обозначения, пример заказа

КТХА
01.01
000
k0
О
2
Т310
Д
1
1000

Монтажная длина, мм: 10÷100000 — монтажная длина L до рабочего конца

Наружный диаметр, мм:
0,5; 1 — общего назначения;
1,5; 2; 3; 4; 4,5; 4,6; 5; 6 — 0ExiaIICT6 X / общего назначения

Толщина оболочки кабеля:
Не заполнено — стандартная толщина оболочки;
Д — двойная толщина оболочки

Материал наружной оболочки кабеля: С321, С316 — AISI321, AISI316; Т310 — AISI310; Т446 — AISI446; Т600 — INCONEL600; Т740 — ALLOY740

Количество пар термоэлектродов:
Не заполнено — 1 пара термоэлектродов;
2 — 2 пары термоэлектродов (2 спая)

Исполнение рабочего спая:
О — открытый (общего назначения);
Н — неизолированный (общего назначения);
И — изолированный (0ExiaIICT6 X / общего назначения)

Класс датчика: к0; к1; к2

Узел коммутации датчика:
000 — термоэлектроды выведены из защитной оболочки кабеля, свободные концы электродов;
006 — свободные концы электродов со штуцером

Модификация: 01.01 — чувствительный элемент без монтажных элементов

Тип датчика: КТХА — кабельная термопара с НСХ по ГОСТ Р 8.585-2001
